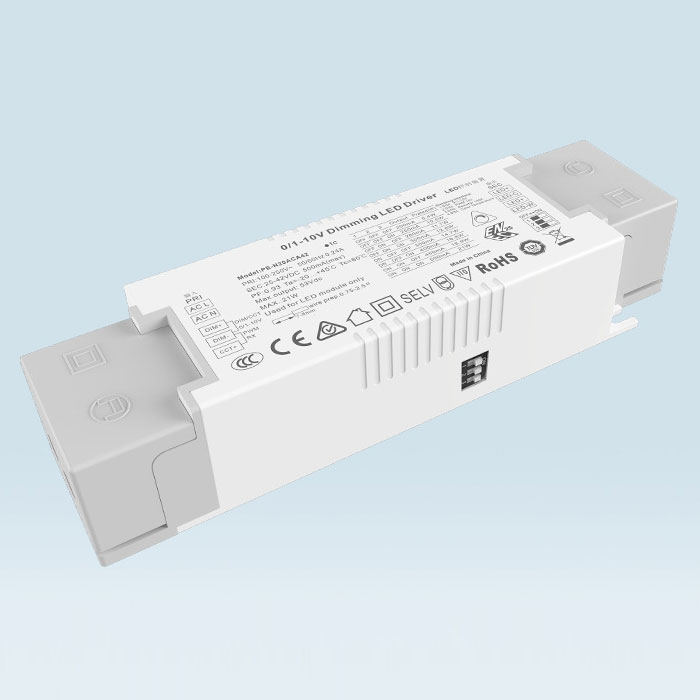

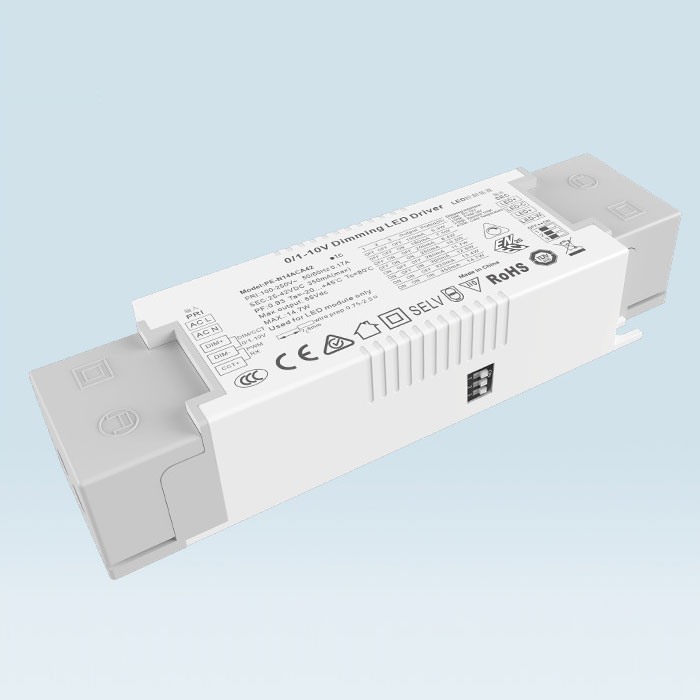

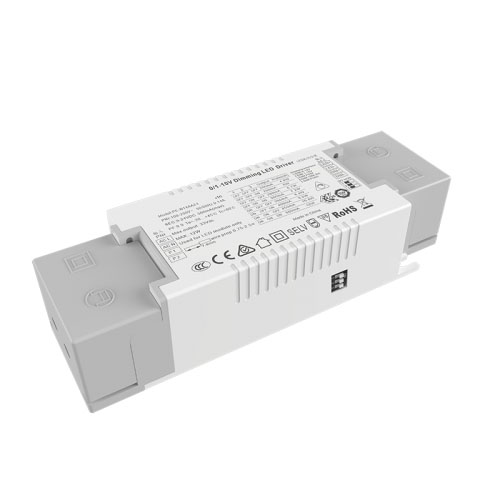

15 Вт тұрақты ток 0-10 В CCT күңгірттелетін жарық диодты драйвер
STARWELL - бұл Қытайдағы 15 Вт тұрақты ток 0-10 В CCT күңгірттендірілетін жарықдиодты драйвер өндірушілері мен жеткізушілерінің бірі, олар 15 Вт тұрақты ток 0-10 В CCT күңгірттенетін жарық диодты драйверін көтерме саудаға шығара алады. Біз сізге кәсіби қызмет пен жақсы бағаны ұсына аламыз. Егер сізді 15 Вт тұрақты ток 0-10 В CCT күңгірттендіретін жарықдиодты драйвер қызықтырса, бізбен хабарласыңыз. Ар-ұжданның бағасы, адал қызмет екеніне сенімдіміз.
Сұрау жіберу
Көтерме саудаға 15 Вт тұрақты ток 0-10 В CCT күңгірттендіргіш жарықдиодты драйверді ұсынатын қытайлық компаниялардың бірі - STARWELL. Сіз үшін біз жақсырақ баға мен сауатты қызмет ұсына аламыз. Егер сізді 15 Вт тұрақты ток 0-10 В CCT күңгірттендіретін жарық диоды драйвері қызықтырса, бізбен байланысыңыз. Біз сапаны қамтамасыз ету құны бойынша ар-ожданға негізделген, берілген қызмет стандартын ұстанамыз. Біз өзіңізді қауіпсіз сезінуіңіз үшін ар-ожданға негізделген, адал қызмет көрсету стандартын ұстанамыз.
PE-N14ACA екі жақты сигналды басқаруды, бір жолды жарықтықты басқаруды және түс температурасын басқарудың басқа әдісін қабылдайды. Пайдаланылатын шикізат - бірінші қатардағы брендтер және нарықтағы әртүрлі интеллектуалды күңгірттеу жүйелеріне сәйкес келетін импорттық чип ультра терең күңгірттеу дизайны. PWM күңгірттеу шығысы жарық диодты жарықтығын басқарады және түс температурасын дәл басқарады. Силиконның жылу өткізгіштік процесі ішкі қондырылған және электронды компоненттердің жылу балансы тұрақты.
15 Вт тұрақты ток 0-10 В CCT күңгірттелетін жарықдиодты драйвер мүмкіндіктері:
1. Бірнеше күңгірттеу және түс сәйкестендіру интерфейстерін біріктіріңіз
2. 0-10в/1-10в бейімделгіш
3. Сандық басқару шығысы қабылданған және стробоскопиялық жоқ
4. Халықаралық жалпы айнымалы ток кірісі 100-250 В диапазоны
5. Табиғи ауаны салқындату, ылғалға төзімді, жылу өткізгіштік және силикагельді жылуды тарату процесі
6. Терең күңгірттеу дизайны
7. Бірнеше қорғаныс функциялары
8. Шығу жылдам кернеу терминалы, қауіпсіз және ыңғайлы
9. Қысқыш дизайн, ыңғайлы және жылдам
10. 8 беріліс тогын таңдау
11. TUV CE SAA ENEC сертификаттары
12,147,5*43*30мм
15 Вт тұрақты ток 0-10 В CCT күңгірттелетін жарықдиодты драйвер үлгілерінің тізімі:
0/1-10В CCT тұрақты ток күңгірттенуі
| Сериялар | Күңгірттеу | Үлгі | Енгізу | Қуат | ҚҚ | Шығу тогы | Шығыс кернеуі |
| PE-N14ACA 3-15 Вт жыпылықтаусыз |
PWM 10 В 100 мың Потенциометр бір жақты CCT Бір жол күңгірттену
|
PE-N14ACA42 | Айнымалы ток 100-250 В | 15 Вт | 0,88-0,96PF THD<10% | 25-42 В | 150/180/200/250/280/ 300/320/350 мА |
| PE-N20ACA 8-20 Вт жыпылықтаусыз |
PWM 10 В 100 мың Потенциометр бір жақты CCT Бір жол күңгірттену
|
PE-N20ACA42 | Айнымалы ток 100-250 В | 21 Вт | 0,88-0,96PF THD<10% | 25-42 В | 200/250/280/300/350/ 400/450/500 мА |
| PE-N30ACA 15-30 Вт жыпылықтаусыз |
PWM 10 В 100 мың Потенциометр бір жақты CCT Бір жол күңгірттену
|
PE-N30ACA42 | Айнымалы ток 100-250 В | 29,4 Вт | 0,88-0,96PF THD<10% | 25-42 В | 350/400/450/500/550/ 600/650/700 мА |
| PE-N45ACA 30-44 Вт жыпылықтаусыз |
PWM 10 В 100 мың Потенциометр бір жақты CCT Бір жол күңгірттену
|
PE-N45ACA42 | Айнымалы ток 100-250 В | 44,1 Вт | 0,88-0,96PF THD<10% | 25-42 В | 700/750/800/850/900/ 950/1000/1050 мА |
15 Вт тұрақты ток 0-10 В CCT күңгірттелетін жарықдиодты драйвер Қолданылуы:
1. LED екі түсті жарық көзі
2.Вилла интеллектуалды жарықтандыру
3.Wireless интеллектуалды жарықтандыру жүйесіне қол жеткізуге болады
4.Мұражайды жарықтандыру
15 Вт тұрақты ток 0-10 В CCT күңгірттелетін жарық диоды драйверінің сипаттамасы:
| Үлгі | PE-N14ACA42 | PE-N20ACA42 | |
| ШЫҒЫС | Шығыс кернеуі | 25-42Vdc | 25-42Vdc |
| Максималды шығыс кернеуі | 42Vdc | 42Vdc | |
| Жүктемесіз шығыс кернеуі | 53Vdc | 53Vdc | |
| Шығыс тогы | 150/180/200/250/280/300/320/350 мА | 200/250/280/300/350/400/450/500 мА | |
| Шығу қуаты | 3,75W~14,7W | 5W~21W | |
| Строб деңгейі | Жыпылықтаусыз | ||
| Күңгірттеу диапазоны | 0 ~ 100%, жарық диодты күңгірттену 0,03% | ||
| PWM күңгірттеу жиілігі | >3600Гц | ||
| Ағымдағы дәлдік | ±3% | ||
| Қуатты өшіру режимі | Белсенді сигнал, сигналға қол жеткізу жоқ, максималды орнатылған ток шығарады | ||
| ЕНГІЗУ | Күңгірттеу интерфейсі | 0-10V 1-10V 10vpwm 100k потенциометр сигнал интерфейсінің тогы < 0,1мА | |
| Кіріс кернеу диапазоны | 100-250Вак | ||
| Жиілік | 50/60 Гц | ||
| Кіріс ток | <0,16A ac110v | <0,25A ac110v | |
| Қуат факторы | PF>0,99/100В | PF>0,99/100В | |
| THD | 230Vac@THD <10% (толық жүктемеде) | ||
| Тиімділік (тип.) | 82% | 85,6% | |
| Шұғыл ток (тип.) | суық іске қосу20A@230Vac | суық іске қосу20A@230Vac | |
| Толқынға қарсы | L-N: 2кВ | ||
| Ағып кету тогы | <0,25мА/230Вак | ||
| ҚОРШАҒАН ОРТА | Жұмыс температурасы | ta: 45°C tc: 80 °C | |
| Жұмыс ылғалдылығы | 20 ~ 95% RH, конденсацияланбайды | ||
| Сақтау температурасы, ылғалдылық | -40~80°C°, 10~95% RH | ||
| Температура коэффициенті | ±0,03%/°C(0-50)°C | ||
| Діріл | 10~500Гц, 2G 12мин./1цикл, кезең 72мин. әрқайсысы X, Y, Z осьтері бойынша. | ||
| ҚОРҒАУ | Шамадан тыс қызудан қорғау | ПХД температурасы ≥110°C, , автоматты түрде қалпына келсе, шығыс тогын интеллектуалды реттеу немесе өшіру. | |
| Артық жүктемеден қорғау | Номиналды қуат≥102% болғанда шығысты өшіріңіз, автоматты түрде қалпына келеді. | ||
| Қысқа тұйықталудан қорғау | Қысқа тұйықталу орын алса, автоматты түрде өшеді, автоматты түрде қалпына келеді. | ||
| Жүктемеден қорғау | шығыс Тұрақты кернеу. | ||
| ҚАУІПСІЗДІК & EMC |
Төзімді кернеу | I/P-O/P: 3750Vac | |
| Оқшаулануға қарсылық | I/P-O/P: 100MΩ/500VDC/25°C/70% RH | ||
| Қауіпсіздік стандарттары | IEC/EN61347-1, IEC/EN61347-2-13 | ||
| EMC эмиссиясы | EN55015, EN61000-3-2 C класы, IEC61000-3-3 | ||
| EMC иммунитеті | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
| Strobe сынақ стандарты | IEEE 1789 | ||
| БАСҚАЛАР | Өлшем | 147,5(117)×43×30мм(L×W×H) | |
| Қаптама | PE қап | ||
| Салмағы (Г.В.) | 187г±10г | ||
| Ескертпелер | 1.Кәдімгі өнімдер жарықтықты реттеудің бір әдісімен және түс температурасын реттеудің бір әдісімен басқарылады. Нарықтағы кейбір интеллектуалды жүйелер түсті араластыру үшін жарықтықты реттеудің екі әдісімен басқарылады. Арнайы нұсқаулар қажет және біздің компанияда тиісті процедуралар бар 2. Өлшенген параметрлер 25 градустық кіріс 230 В айнымалы ток ортасында орындалады. 3. Тұрақты ток қуат көзі, күңгірттенбейтін күйде, шығыс тогы максималды орнатылған мән болып табылады 4. Шамға қосылған кернеу қуат көзінің белгіленген кернеу диапазонында болуы керек 5.Бұл өнім ішкі температураны теңестіру және өнімнің қауіпсіздігі мен сенімділігін қамтамасыз ету үшін жылу өткізгіш силикагельді жылуды тарату процесін қабылдайды. 6. Сигнал желісінің сынақ қашықтығы: 1,5 шаршы экрандалған сым, 20 қуат көзімен 200 м. Қашықтық факторына байланысты қашықтық ұзартылады, ал басқару құралдарының саны азаяды | ||
Өлшемі:
Заттаңба:
Жарық диодты ток таңдауы:
DIP қосқышы арқылы ағымдағы орнатудан кейін жаңа токты тиімді ету үшін қуатты өшіріп, содан кейін қосыңыз.
Мысалы, Жарық диодты 3,2 В/дана: 9-24 В сериялы 3-7 дана жарықдиодты, 25-42 В 7-12 дана жарықдиодты шамдарды қуаттай алады, сериядағы жарық диодтарының максималды саны жарық диодының нақты кернеуіне байланысты болады.
Қосылу схемасы:
Нұсқаулықты пайдалану:
Өнімнің кіріс ұшы өздігінен құлыпталатын қысқышы бар кіріс жолын басатын қақпақпен қамтамасыз етілген. Кіріс терминалын шығару үшін оны біркелкі күштеп жоғары қарай және баяу еңкейту үшін саңылаулары бар бұрағышты пайдаланыңыз, айнымалы ток кернеуінің L желісін және n нөлдік желісін қосыңыз және шығыс терминалды өнімнің сәйкестендіруіне сәйкес қосыңыз. Оң және теріс полюстерге назар аударыңыз Ескерту
1. Осы қуат көзін пайдаланған кезде кіріс және шығыс ұшын ажыратуға назар аударыңыз. Сымды дұрыс өткізіп, Ескертпеді тексергеннен кейін ғана қосыңыз
2. Алдымен тұрақты ток шығысындағы жүктемені қосыңыз, оның дұрыстығын растаңыз, содан кейін қуат көзін қосыңыз; Тұрақты ток режимінде, егер ашық тізбек қосылған болса, шығыс соңында сақталған электр энергиясы босатылғаннан кейін қуат көзін өшіріп, жарық диодты қосыңыз, әйтпесе жарық диоды жанып кетуі мүмкін.
3. Бұл қуат драйвері тек жарық диодты шамдар үшін пайдаланылады. Өнімнің кіріс кернеуінің диапазоны айнымалы ток 100-265 В. Көрсетілген шығыс кернеуі мен ток диапазонында пайдаланылған кезде, қоршаған орта температурасы - 20 және + 45 ℃ аралығында болады, ал бетті жылу оқшаулағыш мақта матамен және өнімнің жылу бөлінуіне кедергі келтіретін басқа заттармен жабуға болмайды. Өнімнің қызмет көрсету шарттарына сәйкес келетін ортада бұл өнім бес жылдық тегін кепілдікке ие. Пайдалану кезінде жиі кездесетін мәселелердің шешімдері:
1. Өнім қосулы кезде жұмыс істемейді:
Қысым сымының дұрыс жалғанғанын тексеріңіз, қысым сымының терминалын қайтадан басыңыз,
Жарықдиодты шамның оң және теріс полюстері дұрыс па,
Кіріс пен шығыс дұрыс қосылмаған.
Сигнал сымының қысқа тұйықталғанын тексеріңіз (ажыратқан кезде сигнал шамын қосуға болады ма)
2. Жарқыл шамын қосу: 1. Егер шам жыпылықтаса, жарық диодты шамның кернеуі қуат көзінің кернеу диапазонында екенін тексеріңіз.
3. Түсті араластыру температурасы немесе жарықтығын реттеу жоқ:
Сигнал желісінің қосылғанын немесе қысқа тұйықталуын тексеріңіз.
Түсті араластыру температурасын емес, тек жарықтықты реттеуге болады. Жүйенің жарықтықты, температураны және түсті бір уақытта реттейтін екі жақты жүйе екенін тексеріңіз
4. Қуат көзі төмен вольтты желі нөмірімен басқарылатындықтан, бақылау саны мен арақашықтықты қамтамасыз ету үшін нақты пайдалануда экрандалған сигнал желілері мүмкіндігінше пайдаланылуы керек.
D 0-10В және 1-10В арасындағы айырмашылық:
1. 0 / 10 В диммер максималды 10 В мәніне реттелгенде, шығыс тогы қуат шығысының 100% жетеді, ал жарықтық 100% жетеді. 0-10В диммер 0В-қа реттелгенде, ток ең аз болады және жарық өшеді; 1-10 В күңгірттеу 1 В-қа реттелгенде, ток ең аз болады және жарық өшеді.
2. 0-10V және 1-10V күңгірттеу арасындағы айырмашылық: әр түрлі іске қосу және жабу кернеуі, 0-10V 0,7V кезінде қосулы, (минималды жарықтылық) 1-10V 1,2V (минималды жарықтық).
3.Digital күңгірттеу драйвері 0-10V және 1-10V күңгірттеу автоматты анықтау екі күңгірттеу режимі.
4.Бір сигнал тізбегі бір уақытта жарық пен қараңғыны басқарады.
5.Диммер (қаралау жүйесі) 0-10В және 1-10В күңгірттеу сигналдарына бөлінеді.
6. Күңгірттеу үйлесімділігі сигнал сызығының басқару қашықтығы мен басқару қоректендіру көзінің санына байланысты. Егер сан тым үлкен болса немесе сигнал сызығы тым ұзын болса, төменірек реттелмейтін және өшірілмейтін сияқты мәселелер туындайды.
