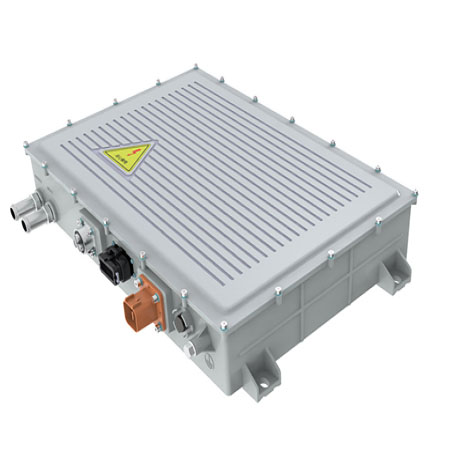

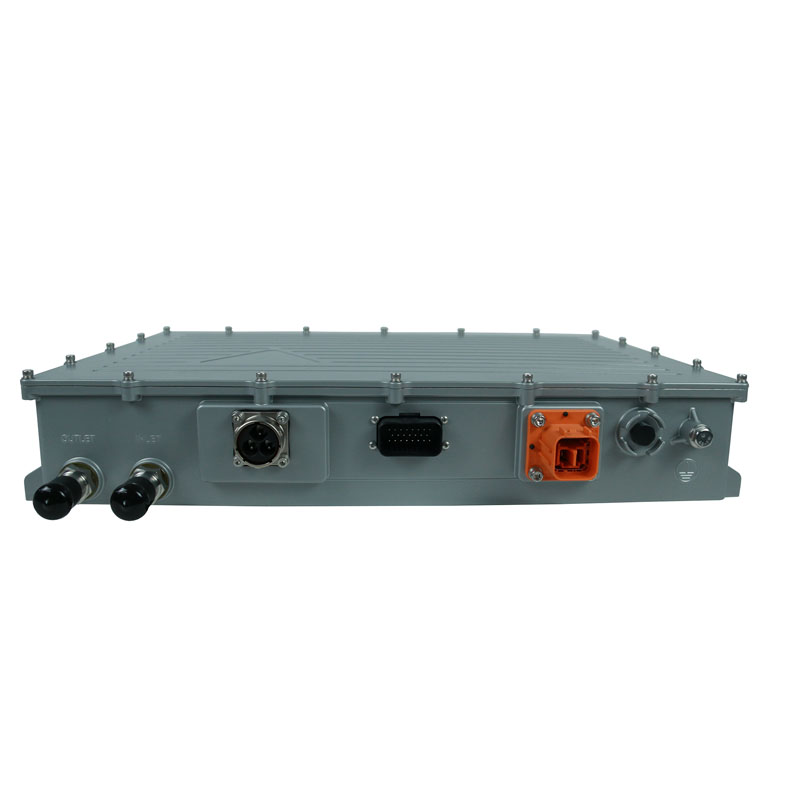

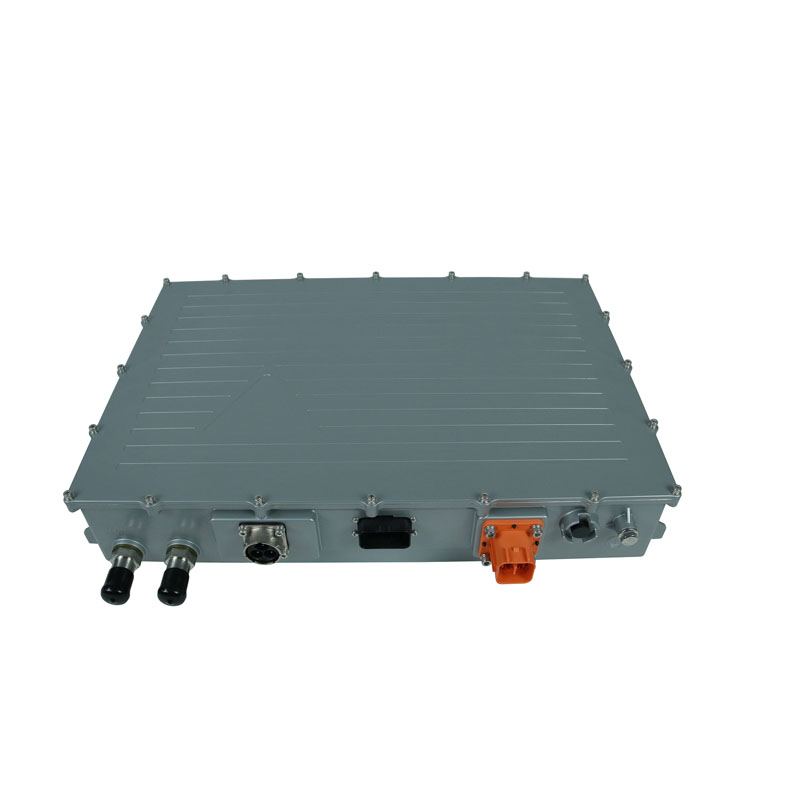

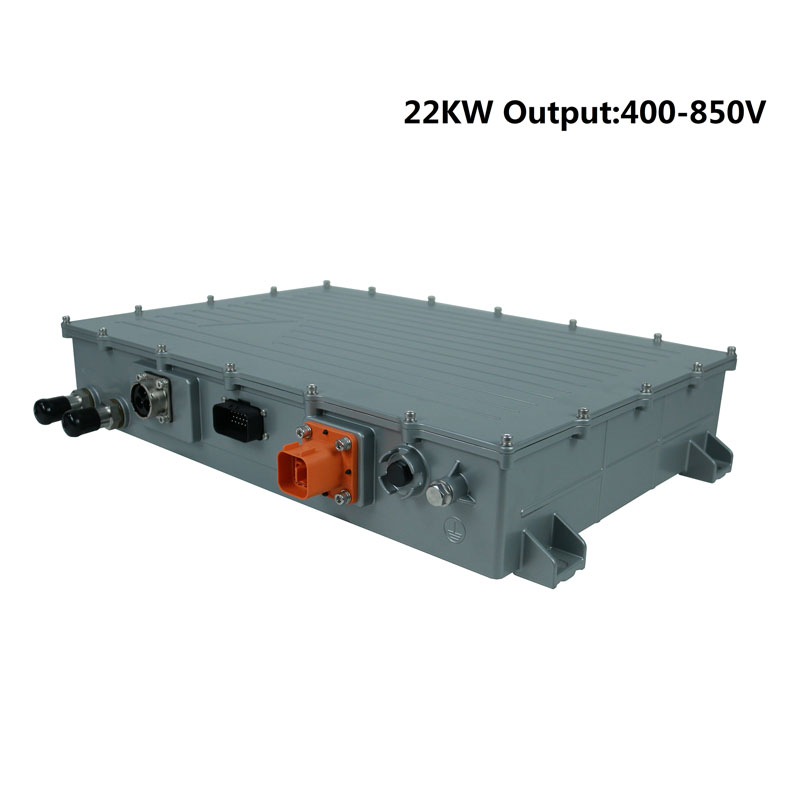

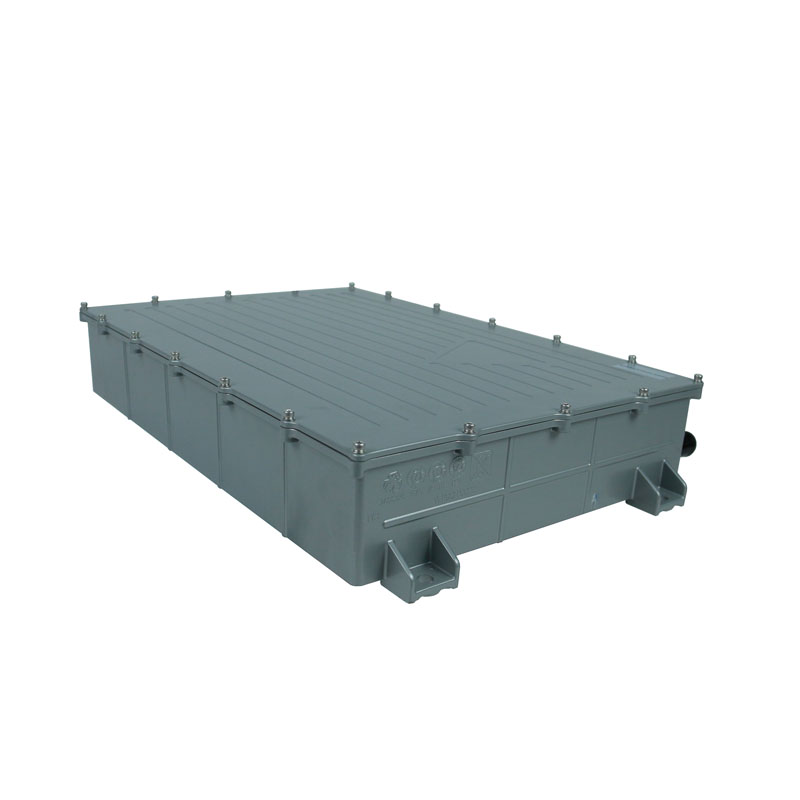

SW-AS22000 сериялы OBC (борттық зарядтау құрылғысы) автобустар мен коммерциялық жүк көліктері сияқты үлкенірек қуат зарядтағыш қолданбалары үшін арнайы жасалған. Оның үш фазалы айнымалы ток кірісі және 400VDC-ден 850VDC-ке дейінгі кең шығыс кернеу диапазоны бар. OBC діріл, термиялық соққы және экстремалды температура диапазондарын қоса алғанда, қатал ортаға төтеп беру үшін жасалған.
SW-AS22000 сериясының маңызды ерекшеліктерінің бірі оның сұйық салқындату жүйесі болып табылады, ол жылуды тиімді таратуға көмектеседі және оңтайлы өнімділікті қамтамасыз етеді. OBC сонымен қатар шаң мен судың түсуінен қорғауды қамтамасыз ететін IP67 корпусымен бірге келеді.
OBC ішіне енгізілген тәуелсіз басқару блогының арқасында бағдарламаланатын болады. Бұл икемділік зарядтағышты тұтынушының жеке талаптарын қанағаттандыру үшін теңшеуге мүмкіндік береді. Оған қоса, SW-AS22000 сериясы SAE J1772 және EN61851 сияқты халықаралық стандарттарға сәйкес келетін тамаша көп торға бейімделуге ие.
22 кВт OBC зарядтағыш зарядтау тиімділігін оңтайландыратын және аккумуляторды зарядтағыш пен жоғары вольтты (HV) батареяның қызмет ету мерзімін ұзартуға ықпал ететін процессорға негізделген зарядтау алгоритмдерін пайдаланады. Бұл алгоритмдер зарядтау процесінің зарядталып жатқан аккумулятордың нақты сипаттамаларына бейімделуін қамтамасыз етеді, оның өнімділігі мен ұзақ қызмет ету мерзімін арттырады.
Қолдану ауқымы бойынша, STARWELL шығарған PCHG-AS22000 сериясы әртүрлі батарея түрлерін қолдайды. Бұған қорғасын-қышқылды аккумуляторлар, литий-ионды аккумуляторлар, үштік литий-ионды батареялар және литий темір фосфатты батареялар жатады. 22 кВт OBC зарядтағышы осы батарея түрлерін тиімді және қауіпсіз зарядтау үшін арнайы жасалған.
Сонымен қатар, SW-AS22000 сериясы CAN BUS протоколы арқылы байланысты қолдайды, бұл басқару және бақылау мүмкіндіктерін жақсарту үшін басқа көлік жүйелерімен біріктіруге мүмкіндік береді.
Негізгі мүмкіндік
★Үш фазалы айнымалы ток кірісіне сәйкестік .
★SAE J1772 және EN61851 сәйкестік.
★Шағын және жеңіл құрылыс.
★Тұрақты қуат және тұрақты токпен зарядтау мүмкіндігі.
★Дірілге төзімді және бортта қолдануға арналған IP67.
★CAN шинасы арқылы жаңартылатын микробағдарлама.
★Тұрақты токтың жоғары вольтты блоктау ілмегі (HVIL) қорғанысы.
★Дәл және тиімді зарядтау қуаты.
Функция және мүмкіндік:
Түр | 22 кВт борттық зарядтағыш |
Үлгі | SW-AS22000 |
Шығу кернеуінің жылдамдығы | 700 В |
Зарядтау режимі | Жауап беру режимі (байланыс жасай алады) |
айнымалы ток кірісі | 3-фазалы | Бірлік |
Кіріс кернеуінің диапазоны | 152–465 | V |
Кіріс жиілігі диапазоны | 47 – 63 | Hz |
Айнымалы ток THD | < 5 | % |
Қуат факторы | > 0,99 | |
Тиімділік | > 94 @ 50%-дан Максималды жүктемеге дейін | % |
Макс. кіріс ток (эфф) | 64 | A |
Максималды кіріс қуаты | 22 | кВА |
INRUSH тогы | < 40 @ 380 вак | A |
Тұрақты ток шығысы | Бірлік | |
Кернеудің бағдарламаланатын диапазоны | 400 – 850 | Vdc |
Мин. кернеу Тұрақты Қуат ауқымы | 700 | Vdc |
Зарядтау кернеуінің дәлдігі | ≤1 | % |
Зарядтау тоғының дәлдігі | ≤5 | % |
Зарядтау тогы толқынының амплитудасы | ≤1 | % |
Макс. шығыс қуаты | 11 | кВт |
Макс. зарядтау тогы | 18 | Adc |
Шығару жауап уақыты | ≤5 | S |
Алдын ала зарядтау | ішкі |
Зарядтау функциясы | |
Зарядтау функциясы | BMS байланысына сәйкес зарядтау |
Коммуникация функциясы | CAN автобусын басқару |
Байланыс протоколы (BMS үшін) |
SAE J1939 бойынша/Тұтынушы анықтаған |
CAN байланыс жылдамдығы | 250/500 кбит/с, соңғы резисторсыз. |
Айнымалы ток зарядын басқару | SAE J1772 және EN 61851 сәйкес SAE J1772 қосылған кезде, зарядтағыш SAE J1772 стандартына толығымен сәйкес келеді. Электр станциясы (EVSE SAE J1772 сәйкес, 1 және 2 деңгей). EN 61851 қосылған кезде зарядтағыш EN 61851 стандартына толығымен сәйкес келеді. Қуат стансасы. |
Ояну | 12 В сигналы Сымды ояту BMS ояту пәрмені CP,CC сигналы оянады |
Кіріс/шығыс сипаттамасының қисығы
Қосылым анықтамасы
Өлшемі мен салмағы:
Қолдану:
