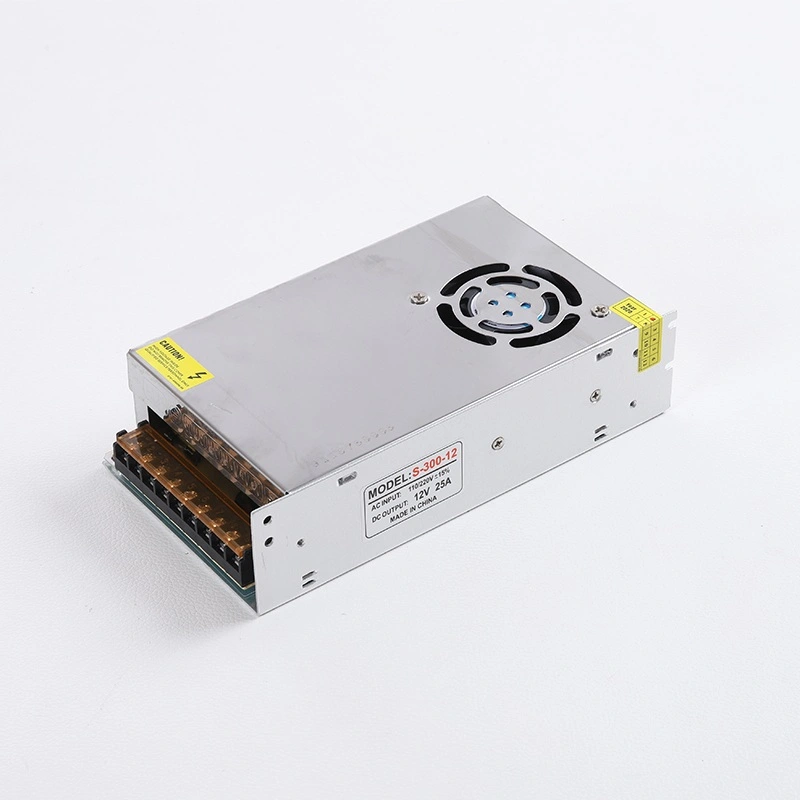

300 Вт алюминий коммутациялық қуат көзі

Қытайдың жетекші өндірушісі Starwell ұсынатын сапалы 300 Вт алюминий коммутациялық қуат көзі - бұл тамаша жылуды таратуы бар берік алюминий қорытпасы корпусы бар жоғары сенімділігі 300 Вт алюминий қорапты коммутациялық қуат көзі, бұл оны үй ішіндегі тұрақты кернеулі қуат қолданбалары үшін қолайлы етеді.

Сұрау жіберу

Сапалы 300 Вт алюминий коммутациялық қуат көзін сатып алыңыз Қытайдағы Starwell зауытынан. Ол 12V және 24V немесе қос шығысын қолдайды үшін әртүрлі қуат талаптарын қанағаттандыратын бір арналы тұрақты кернеу шығысы әртүрлі құрылғылар. Ішкі EMC сүзгі тізбегімен жабдықталған, ол сәйкес келеді кедергілерді тиімді төмендететін электромагниттік үйлесімділік стандарттары және жақын маңдағы сезімтал жабдықтың тұрақты жұмысын қамтамасыз ету.

Ол көптеген қорғаныс механизмдерін қамтиды шамадан тыс жүктеме, асқын кернеу, қысқа тұйықталу және жоғары температурадан қорғау сияқты, ұзақ мерзімді қауіпсіздікті қамтамасыз ету үшін ақауларды жойғаннан кейін автоматты түрде қалпына келтіріледі операция. 88%-дан асатын түрлендіру тиімділігімен ол энергияны үнемдейді және қоршаған ортаның пайдасы.

Гидроизоляциясыз жобаланған (IP20), ол өнеркәсіптік бақылау сияқты құрғақ, таза ішкі орталарға жарамды шкафтар, жарықдиодты жарық жолақтары, 3D принтерлер, қауіпсіздікті бақылау жүйелері және байланыс құралдары. Алюминий корпусында жерге қосу терминалының дизайны бар бұл қауіпсіздікті одан әрі арттырады.

Өлшемі ықшам және орнату оңай құрылғы табиғи конвекция немесе қосымша мәжбүрлі ауа арқылы төмен шумен жұмыс істейді салқындату. CE және RoHS стандарттарымен сертификатталған және 2 жылдық кепілдікпен қамтамасыз етілген, бұл қуат көзі жоғары өнімді тұрақты кернеу үшін тамаша таңдау болып табылады қуат шешімдері.

Ерекше өзгешеліктері

1.Импульсті пайдаланып жарық диодты коммутациялық қуат көзі электрмен жабдықтауды қамтамасыз етуге арналған ен модуляциясы (PWM) коммутация технологиясы тұрақтылық және жоғары тиімділік.

2. EMC арқылы өнім кедергісі тестілеу, толқын ≤ 50МВ.

3. 80% жоғары тиімділік, температура ≤ 25 °C.

4.Жарық диодты коммутациялық қуат көзі асқын кернеуден қорғау, қысқа тұйықталудан қорғау, шамадан тыс жүктемеден қорғау.

5. қамтамасыз ету үшін тұрақты ток шығысы жарық диодты жарықтандыру әсерлері жақсырақ және ұзақ өмір сүруі үшін қуат тұрақтылығы.

6. Өнімдерде кедергіге қарсы әсері бар Жарық диодты жолақтардың ұзақ қызмет ету мерзімін қамтамасыз етеді, жарық диодты жарықтың төмендеуін азайтады.

Табиғи салқындату және ықшам үй-жайлар үшін жасалған 100 Вт сериясынан айырмашылығы қолданбалар үшін бұл 300 Вт алюминий корпусының коммутациялық қуат көзі арнайы болып табылады жоғары қуатты, жоғары тығыздықтағы жүктеме сценарийлері үшін әзірленген. Көбеюімен 300 Вт-қа дейін шығару, жылу өндіру айтарлықтай артады; сондықтан, ол үлкен бет аймағымен біріктірілген желдеткіші бар белсенді термиялық бақылау мүмкіндігі 3А-дан 3А-ға дейінгі шығыс токтарындағы тұрақты жұмысты қамтамасыз ету үшін алюминий корпусы 25A, табиғиға қарағанда жоғары температураны көтеру өнімділігіне қол жеткізу салқындату ерітінділері.

Дифференциацияның негізгі белгілері:

Екі шығыс дизайны:Жалғызмен салыстырғанда 100 Вт тұрақты кернеу шығысы, 300 Вт нұсқасы екі тәуелсіз шығысты қамтамасыз етеді 12 В және 24 В (жалпы қуат 300 Вт), құрылғыларды бір уақытта қоректендіруге мүмкіндік береді әртүрлі кернеу талаптары бар (мысалы, жарық диодты жолақтар үшін 24 В және 12 В желдеткіштер/контроллерлер), сыртқы тұрақты тұрақты ток түрлендіргіштеріне қажеттілікті азайтады.

Жылулық басқару және құрылым:100 Вт Модельде минималды жылу тарату саңылаулары бар жабық, желдеткішсіз дизайн бар, ал 300 Вт моделі температураны басқаратын интеллектуалды желдеткішпен бірге келеді. The жүктеме 150 Вт-тан төмен болғанда желдеткіш өшірулі және үнсіз қалады және автоматты түрде 150 Вт-тан жоғары белсендіреді, тыныш жұмысты тиімді салқындатумен теңестіреді.

Жоғары ток шығысы:12В кезінде 25А дейін және 24 В кезінде 12,5А, үлкен 3D принтер сияқты жоғары ток құрылғыларын қуаттандыруға өте ыңғайлы жылытылатын кереуеттер, бірнеше бейнебақылау камералары, өнеркәсіптік қозғалтқыштар және т.б.

Кең кернеу кірісі:90V–264V жаһандық кең кернеуді қолдайды (100Вт үлгілері әдетте арасында ауысады 110/220В), тұрақсыз электр желісі жағдайларына жарамды.

300W Aluminum Switching Power Supply

Қауіпсіздік және сертификаттау

EMC сертификатымен жабдықталған, шамадан тыс жүктемеден/артық кернеуден/қысқа тұйықталудан/шамадан тыс температурадан қорғау, 300 Вт моделі қосымша кірістің төмен кернеуінен және шығыс кернеуінен қорғауды қамтамасыз етеді жоғары қуатты іске қосу кезінде соғудан жабдықтың зақымдалуын болдырмау үшін басу. Алюминий корпусы 1,2 мм-ге дейін қалыңдатылған (100 Вт үшін 1,0 мм), жақсартылған дірілге төзімділік.

Типтік қолданбалар

Жарық диодты жолақты жарықтандырудың ауқымды жобасы (>20 метр)

Өнеркәсіптік деңгейдегі 3D принтерлер, лазер граверлер

Қауіпсіздікті бақылау орталығы (16 немесе одан да көп камера арналары)

Байланыс базалық станциясы, сыртқы шкаф (су өткізбейтін, қоршауды қажет етеді)

Орнату туралы ескерту: Ол желдеткіш салқындатуды пайдаланатындықтан, ауа қабылдау және шығару саңылауларының кедергісіз болуын қамтамасыз етіңіз. Өлшемдері 100 Вт үлгісінен үлкенірек (шамамен 215×115×50 мм). сертификатталған CE және RoHS, 2 жылдық кепілдікпен келеді.

Техникалық сипаттама

Үлгі	S-300-12	S-300-24
Айнымалы ток кіріс кернеуінің диапазоны	110-264ВАС
Кіріс ток	0,5А/115В 0,25А/230В
Айнымалы ток импульстік ток	Суық іске қосу тогы 13А/115В 26А/230В
Тұрақты шығыс кернеуі	12 В	24В
Тұрақты шығыс қуаты	300 Вт	300 Вт
Номиналды шығыс тогы	25А	12,5А
Шығу кернеуінің қатесі	±1%	±1%
Тиімділік	85%	85%
Толқын және шу	100mVp-p	100mVp-p
Кіру тұрақтылығы	±0,5%	±0,5%
Жүктеме тұрақтылығы	±0,5%	±0,5%
Ағып кету тогы	<0,5мА/240ВАС
Шамадан тыс жүктемеден қорғау	105% - 150% номиналды қуат, автоматты түрде қалпына келтіру
Діріл	10500Гц,2G 10мин./1цикл, 60 мин кезең,Әр ось
Салқындату әдісі	Табиғи салқындатқыш ауа конвекциясы
Жұмыс температурасы мен ылғалдылығы	- 20 ° ~ 60 ° c / 20% ~ 90% RH (аяз жоқ)
Температура мен ылғалдылықты сақтаңыз	- 40 ° ~ 85 ° c / 10% ~ 95% RH (аяз жоқ)
Қауіпсіздік стандарттары	CE(EMC+LVD), Rohs

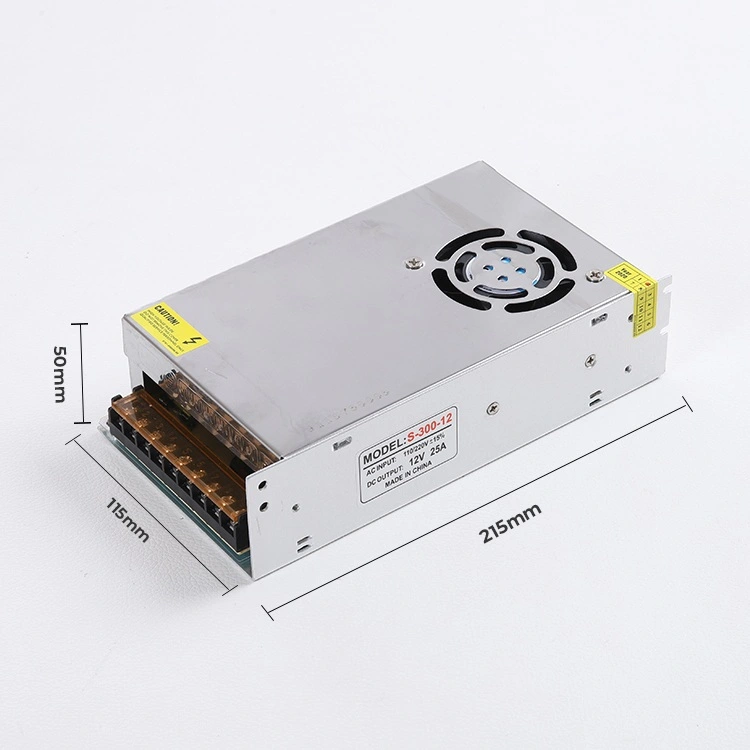

Өлшем	215x115x50мм
Салмағы	0,8 кг
