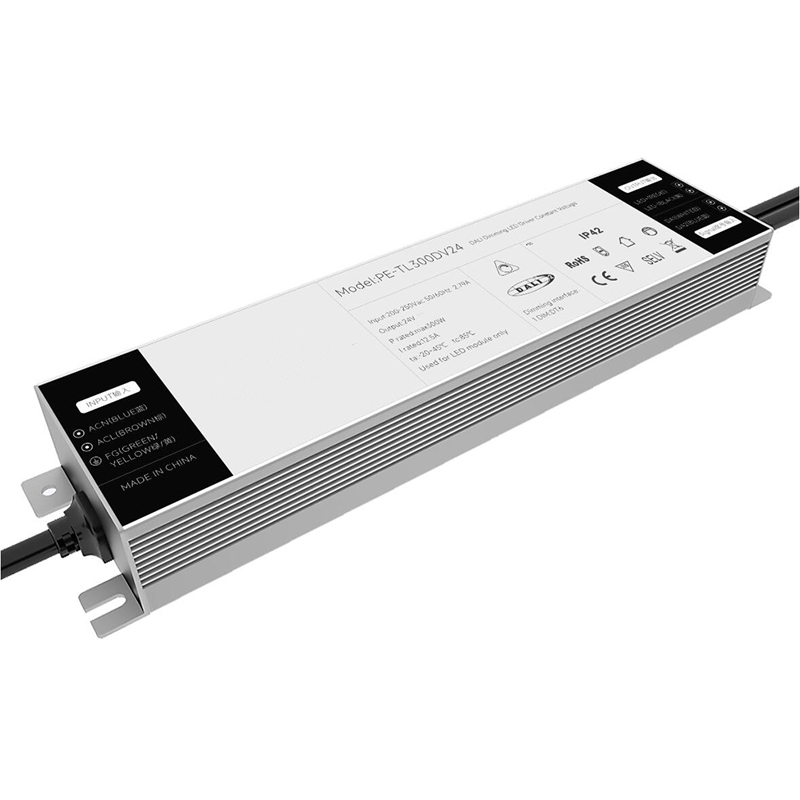

300 Вт тұрақты кернеу DALI LED драйвері

300 Вт тұрақты кернеу DALI жарық диодты драйвері - тұрақты кернеуді қуат көзін қажет ететін жарық диодты жарықтандыру жүйелерімен жұмыс істеу үшін арнайы жасалған жарық диодты драйвер түрі. Ол сандық басқаруға және жарық диодты шамдарды күңгірттеуге мүмкіндік беретін DALI (сандық мекенжайлық жарықтандыру интерфейсі) басқару протоколымен үйлесімді.

Сұрау жіберу

PE-TL300DV арнайы алюминий қабығын дәнекерлеу процесін, алюминий қабығын және ішкі жылу өткізгіштік силикагельді жылуды диссипациялауды, тұрақты пайдалануды, барлық шикізат бірінші қатардағы брендтер болып табылады және импорттық чиптерден асып түседі. Терең күңгірттеу дизайны нарықтағы әртүрлі брендтердің интеллектуалды күңгірттеу жүйесіне сәйкес келеді. Кернеуге қарсы кернеу 2КВ, тегіс күңгірттену, стробоскопиялық емес, күңгірттеу процесінде төмен шу.

Ерекше өзгешеліктері:

1. Dali стандартты интерфейсі Dali 144 стандарттарына сәйкес келеді

2. Dali2 сертификаты, Dali мүшесі

3. Сандық басқару, жыпылықтаусыз шығыс

4. Халықаралық жалпы айнымалы ток кірісі 100-250 В диапазоны

5. Табиғи ауаны салқындату, ылғалға төзімді, жылу өткізгіштік, силикагельді жылуды тарату процесі

6. Өздігінен дамыған тереңдіктің күңгірттену қисығы

7. Бірнеше қорғаныс функциялары

8. Арнайы алюминий дәнекерлеу процесі, ультра шағын көлемді дизайн

9. ERP стандартын сақтаңыз және күту режимінде қуат тұтыну 0,5 Вт-тан аз

10. Өлшемі: 265 *63*35мм

Модельдер тізімі:

300 Вт тұрақты кернеу DALI LED драйвері

Сериялар	Dimmg түрі	Үлгі	Енгізу	Қуат	ҚҚ	Шығыс кернеуі	Шығыс тогы
PE-IL60DV 60 Вт	ДАЛИ	PE-IL60DV24	Айнымалы ток 100В-250В	60 Вт	0,96PF THD<10%	24В	2,5А
		PE-IL60DV12				12 В	5А
PE-IL100DV 100 Вт	ДАЛИ	PE-IL100DV24	Айнымалы ток 100В-250В	100 Вт	0,96PF THD<10%	24В	4.17A
		PE-IL100DV12				12 В	8.3А
PE-IL150DV 150 Вт	ДАЛИ	PE-IL150DV24	Айнымалы ток 100В-250В	150 Вт	0,96PF THD<10%	24В	6,25А
		PE-IL150DV12				12 В	10А
PE-TL250DV 250 Вт	ДАЛИ	PE-TL250DV12	Айнымалы ток 100В-250В	250 Вт	0,96PF THD<10%	24В	10.41А
		PE-TL250DV24				12 В	20.83A
PE-TL300DV 250 Вт	ДАЛИ	PE-TL300DV12	Айнымалы ток 100В-250В	300 Вт	0,96PF THD<10%	24В	12,5А
		PE-TL350DV24				12 В	25А

Қолдану:

1. Жарықдиодты жолақ шамы

2.Вилла интеллектуалды жарықтандыру

3. Оны DALI интеллектуалды жарықтандыру жүйесіне қосуға болады

4.Мұражайды жарықтандыру

Техникалық сипаттамасы:

Үлгі		PE-TL300DV24	PE-TL300DV12
ШЫҒЫС	Шығыс кернеуі	24Vdc	12Vdc
	Максималды шығыс кернеуі	12,5А	25А
	Жүктеменің шығыс кернеуі жоқ	24Vdc	12Vdc
	Жүктеме қуат диапазоны	0-12,5А	0-25А
	Шығу қуаты	0-300 Вт	0-300 Вт
	Строб деңгейі	Жыпылықтау жоқ
	Күңгірттеу диапазоны	0~100%，Жарық диодты 0,03% мүмкін.
	PWM күңгірттеу жиілігі	>3600Гц
	Ағымдағы дәлдік	±3%
	Қуатты өшіру режимі	қуат өшірілген кезде жад функциясы
INPUT	Күңгірттеу интерфейсі	DALI (IEC62386)Сигнал басқару тогы < 2мА
	Кіріс кернеу диапазоны	100-250Вак
	Жиілік	50/60 Гц
	Кіріс ток	<1,7A ac100v
	Қуат факторы	PF>0,98/100В ауыспалы (толық жүктеме кезінде)
	THD	230Vac@THD <8% (толық жүктемеде)
	Тиімділік (тип.)	89%	88%
	Күту режиміндегі қуат	0,4 Вт
	Шұғыл ток (тип.)	суық іске қосу48A@230Vac
	Толқынға қарсы	L-N: 2кВ
	Ағып кету тогы	<0,25мА/230Вак
ҚОРШАҒАН ОРТА	Жұмыс температурасы	ta: 45°C tc: 80 °C
	Жұмыс ылғалдылығы	20 ~ 95% RH, конденсацияланбайды
	Сақтау температурасы, ылғалдылық	-40~80°C, 10~95%RH
	Температура коэффициенті	±0,03%/°C(0-50)°C
	Діріл	10~500Гц, 2G 12мин./1цикл, кезең 72мин. әрқайсысы X, Y, Z осьтері бойынша.
ҚОРҒАУ	Шамадан тыс қызудан қорғау	ПХД температурасы ≥110°C, , автоматты түрде қалпына келсе, шығыс тогын интеллектуалды реттеу немесе өшіру.
	Артық жүктемеден қорғау	Номиналды қуат≥102% болғанда шығысты өшіріңіз, автоматты түрде қалпына келеді.
	Қысқа тұйықталудан қорғау	Қысқа тұйықталу орын алса, автоматты түрде өшіріледі, автоматты түрде қалпына келеді.
	Жүктемеден қорғау	шығыс Тұрақты кернеу.
ҚАУІПСІЗДІК & EMC	Төзімді кернеу	I/P-O/P: 3750Vac
	Оқшаулануға қарсылық	I/P-O/P: 100MΩ/500VDC/25°C/70% RH
	Қауіпсіздік стандарттары	IEC/EN61347-1, IEC/EN61347-2-13
	EMC эмиссиясы	EN55015, EN61000-3-2 C класы, IEC61000-3-3
	EMC иммунитеті	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe сынақ стандарты	IEEE 1789
БАСҚАЛАР	Өлшем	2656335мм(L×W×H)
	Қаптама	Қорап
	Салмағы (Г.В.)	604г±10г

Өлшемі:

Заттаңба:

Қосылу схемасы:

Қалыпты жағдайлар және сәйкес емдеу әдістері:

Сандық мекенжайлық жарықтандыру интерфейсі (DALI)

DALI бағынды бөлігі деректерді тек негізгі блок сұрауларын жібереді, яғни пәрменге жауап беру режимін қабылдайды

Бір DALI желісінде ең көбі 64 бағынышты бірлік бар, әрбір блоктың жеке мекенжайы (қысқа мекенжайы) бар, сондай-ақ белгілі бір топқа тағайындалуы мүмкін, ал бағынышты бірлік әртүрлі топқа жатуы мүмкін, құтқару бірлігі болуы мүмкін. бір уақытта 16 топқа дейін, әрбір блок 16 сценарийді орната алады.

DALI протоколының негізгі мүмкіндіктері

1)Асинхронды сериялық байланыс.

2) Манчестер кодтау пішімін пайдалана отырып, 1200 жіберу жылдамдығы.

3) Екі өтірік дифференциалды сигнал.

4) Дифференциалдық кернеу 9,5 В жоғары болғанда жоғары деңгей.

5) Дифференциалды кернеу 6,5 В-тан төмен болғанда төмен деңгей.

6) Негізгі блок байланыс процесін басқарады.

7) Бір DALI шинасы 64 тәуелді блокпен қосыла алады.

8)Әрбір бағынышты бірлікті жеке шешуге болады.

DALI электрлік сипаттамасы

Бос күйде, машина бірлігі әдісінен шинаны басқаруға дейін:

1) Кәдімгі уақытта жоғары шығыс қуаты, ұстап тұру сигналына кедергі жасамау.
