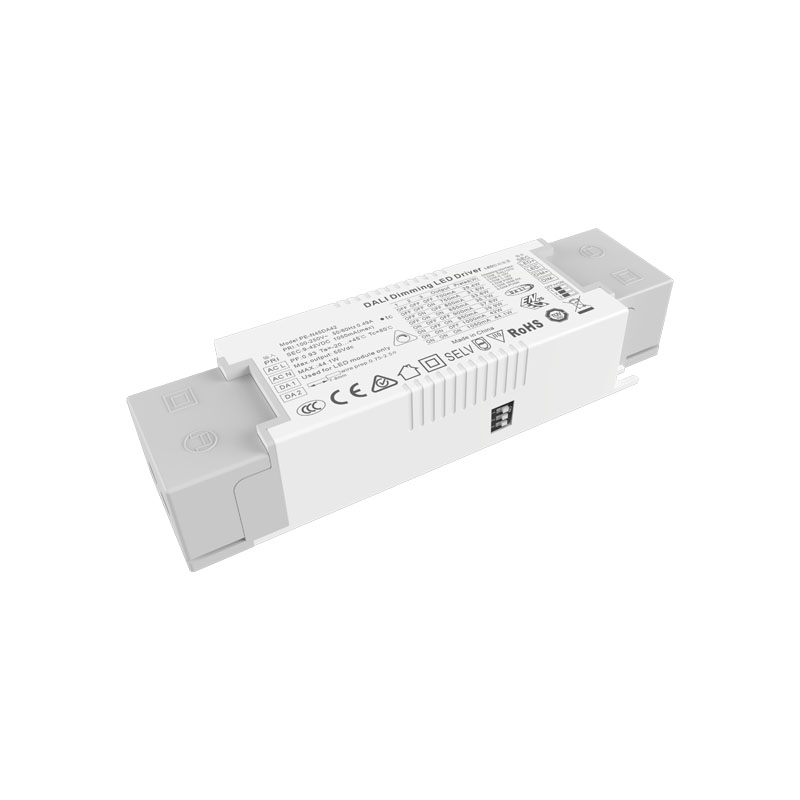

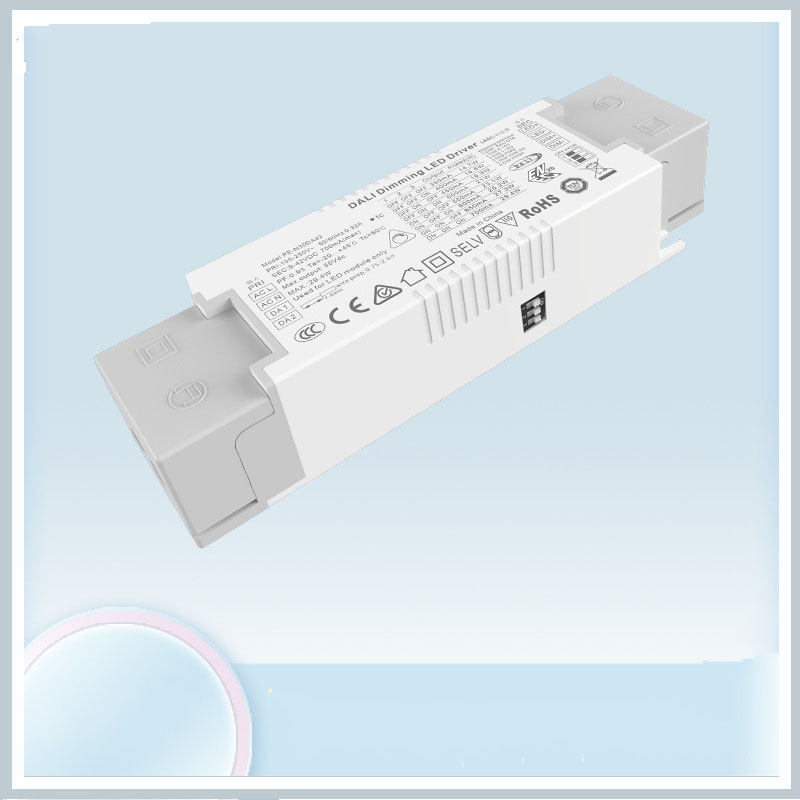

30 Вт тұрақты ток DALI күңгірттелетін жарық диодты драйвер

STARWELL - жоғары сапалы және қолайлы бағасы бар Қытайдағы 30 Вт тұрақты ток DALI күңгірттендіргіш жарықдиодты драйвер өндірушілерінің бірі. Бізбен байланысуға қош келдіңіз.
DALI (Digital Addressable Lighting Interface) - электронды балласттарды, трансформаторларды, жарықдиодты шамдарды, апаттық шамдарды және шығу белгілерін басқаруға арналған сандық жарықтандыруды басқарудың оңай жүйесінде басқаруға арналған халықаралық стандарт.

Сұрау жіберу

Бәсекеге қабілетті бағамен тамаша сапаны ұсынатын 30 Вт тұрақты ток DALI күңгірттендіргіш жарықдиодты драйверін қытайлық өндірушілердің бірі - STARWELL. Хабарласуға қымсынбаңыз.

DALI күңгірттендіргіш жарық диодты драйвері - бұл жоғары қуат коэффициенті, жоғары тиімділік, жоғары дәлдік, тиімді тұрақты төмен жоғалтуды басқару чипін пайдалану және жоғары өнімді құрамдас бөліктер оны шуды аз етеді, менің компаниям әзірлеген тұрақты токтың күңгірттенетін жарық диодты драйверлерінің бірі. энергияны үнемдеу, қоршаған ортаны қорғау, ұзақ өмір сүру және басқа сипаттамалар.

PE-N30DA құрылғысында DALI/ Push/ 0-10V/1-10V/PWM/R DIM алты күңгірттеу тәсілі бар, бір уақытта жоқ, бір-біріне кедергі жасамай, күңгірттеу функциясын өзгерту үшін DIP қосқышын пайдаланыңыз.

Күңгірттеу интерфейсі:

1. DALI күңгірттеу, стандартты DALI сигнал интерфейсін пайдаланыңыз. маркердегі барлық DALI басқару жүйесімен сәйкес келуі мүмкін.

2,0-10 В күңгірттеу, стандартты 0-10 В / 100 К қарсылық / 10 В PWM күңгірттеуді пайдаланыңыз.

30 Вт тұрақты ток DALI күңгірттелетін жарық диоды драйверінің мүмкіндіктері:

1. Біріктірілген DALI/Push/0-10V/1-10V/PWM/R DIM стандартты күңгірттеу интерфейсі

2. PUSH күңгірттеуді жүзеге асыру үшін PUSH функциясымен

3. Сандық басқару шығысы, жыпылықтаусыз

4. Халықаралық жалпы айнымалы ток кірісі 100-250 В диапазоны

5. Қорғау түрі: қысқа тұйықталу / асқын ток / асқын кернеу

6. Табиғи салқын жел

7. Бұрандалы құлыпталған үлкен терминал

8. Үнемді және ыңғайлы орнату

9. Дүниежүзілік жарықтандыру жабдықтарының қауіпсіздік стандарттарына сәйкес келу

10. II қорғаныс класы

11. 5 жылдық кепілдік

12. TUV CE SAA ENEC сертификаттары

13. Өлшемі: 147,5*43*30мм

30 Вт тұрақты ток DALI күңгірттелетін жарық диодты драйвер үлгілерінің тізімі:

DALI тұрақты ток күңгірттенуі

Сериялар	Күңгірттеу	Үлгі	Енгізу	Қуат	ҚҚ	Шығыс кернеуі	Шығыс тогы
PE-N14DA 12-14,7 Вт	DALI/Push/0-10V/1-10V/ 100K резистор/PWM	PE-N14DA24	Айнымалы ток 100-250 В	12w	0,88-0,96PF THD<10%	9-24 В	200/250/280/300/ 350/400/450/500 мА
PE-N14DA 12-14,7 Вт	DALI/Push/0-10V/1-10V/ 100K резистор/PWM	PE-N14DA42	Айнымалы ток 100-250 В	14,7 Вт	0,88-0,96PF THD<10%	9-42 В	150/180/200/250/ 280/300/320/350 мА
PE-N20DA 12-20 Вт	DALI/Push/0-10V/1-10V/ 100K резистор/PWM	PE-N20DA24	Айнымалы ток 100-250 В	19,2 Вт	0,88-0,96PF THD<10%	9-24 В	450/500/550/600/ 650/700/750/800 мА
PE-N20DA 12-20 Вт	DALI/Push/0-10V/1-10V/ 100K резистор/PWM	PE-N20DA42	Айнымалы ток 100-250 В	21 Вт	0,88-0,96PF THD<10%	9-42 В	200/250/280/300/ 350/400/450/500 мА
PE-N30DA 20-30 Вт	DALI/Push/0-10V/1-10V/ 100K резистор/PWM	PE-N30DA42	Айнымалы ток 100-250 В	29,4 Вт	0,88-0,96PF THD<10%	9-42 В	350/400/450/500/ 550/600/650/700 мА
PE-N45DA 30-45 Вт	DALI/Push/0-10V/1-10V /100K резистор/PWM	PE-N45DA42	Айнымалы ток 100-250 В	44,1 Вт	0,88-0,96PF THD<10%	9-42 В	700/750/800/850/ 900/950/1000/1050 мА
N60DA үшін 30-60 Вт	DALI/Push/0-10V/1-10V/ 100K резистор/PWM	PE-N60DA42	Айнымалы ток 200-250 В	58,8 Вт	0,88-0,96PF THD<10%	9-42 В	700/800/900/ 1000/1100/1200/ 1300/1400мА

30 Вт тұрақты ток DALI күңгірттелетін жарық диоды драйвері Қолданылуы:

DALI (Digital Addressable Lighting Interface) жарық диодты драйверлері әртүрлі сценарийлерде қолданылады. Міне, кейбір жалпы қолданбалар:

1. Коммерциялық ғимараттарды жарықтандыру

2. Білім беру мекемелері

3. Денсаулық сақтау объектілері

4. Қонақжайлылық индустриясы

5. Бөлшек сауда дүкендері

6. Архитектуралық жарықтандыру

7. Сыртқы жарықтандыру

30 Вт тұрақты ток DALI күңгірттелетін жарық диоды драйверінің сипаттамасы:

Үлгі		PE-N30DA42	PE-N45DA42
ШЫҒЫС	Шығыс кернеуі	9-42Vdc	9-42Vdc
	Максималды шығыс кернеуі	42Vdc	42Vdc
	Жүктемесіз шығыс кернеуі	55Vdc	55Vdc
	Шығыс тогы	550/600/650/700 мА	900/950/1000/1050 мА
	Шығу қуаты	4,95W~29,4W	8,1W~44,1W
	Строб деңгейі	Жыпылықтау жоқ
	Күңгірттеу диапазоны	0~100%，Жарық диодты 0,03% мүмкін.
	PWM күңгірттеу жиілігі	>3600Гц
	Ағымдағы дәлдік	±3%
	Толқын және шу	≤2V ( күңгірттеу жоқ)
INPUT	Күңгірттеу интерфейсі	DALI (IEC62386), Push /0-10V/1-10V/PWM/100KR DIM Сигналды басқару тогы < 0,1мА
	Кіріс кернеу диапазоны	100-250Вак
	Жиілік	50/60 Гц
	Кіріс ток	<0,37А		<0,56А
	Қуат факторы	PF>0,95/100Vac, толық жүктемеде		PF>0,95/100Vac, толық жүктемеде
	THD	230Vac@THD ≤15% (толық жүктеме)
	Тиімділік (т.)	88% толық жүктеме		88% толық жүктеме
	Шұғыл ток (тип.)	Суық іске қосу 3,7A@230Vac		Суық іске қосу 5,6A@230Vac
	Толқынға қарсы	L-N: 2кВ
	Ағып кету тогы	<0,25мА/230Вак
ҚОРШАҒАН ОРТА	Жұмыс температурасы	ta: 45°C tc: 80°C
	Жұмыс ылғалдылығы	20 ~ 95% RH, конденсацияланбайды
	Сақтау температурасы, ылғалдылық	-40 ~ 80°C, 10~95% RH
	Темп. Коэффицент	±0,03%/°C(0-50) °C
	Діріл	10~500Гц, 2G 12мин./1цикл, кезең 72мин. әрқайсысы X, Y, Z осьтері бойынша.
ҚОРҒАУ	Шамадан тыс қызудан қорғау	ПХД температурасы ≥110°C, , автоматты түрде қалпына келсе, шығыс тогын интеллектуалды реттеу немесе өшіру.
	Артық жүктемеден қорғау	Номиналды қуат≥102% болғанда шығысты өшіріңіз, автоматты түрде қалпына келеді.
	Қысқа тұйықталудан қорғау	Қысқа тұйықталу орын алса, автоматты түрде өшеді, автоматты түрде қалпына келеді.
	Жүктемеден қорғау	шығыс Тұрақты кернеу.
ҚАУІПСІЗДІК ЖӘНЕ EMC	Төзімді кернеу	I/P-O/P: 3750Vac
	Оқшаулануға қарсылық	I/P-O/P: 100MΩ/500VDC/25°C/70% RH
	Қауіпсіздік стандарттары	IEC/EN61347-1, IEC/EN61347-2-13
	EMC эмиссиясы	EN55015, EN61000-3-2 C класы, IEC61000-3-3
	EMC иммунитеті	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe сынақ стандарты	IEEE 1789
БАСҚАЛАР	Өлшем	147,5(117)×43×30мм(L×W×H)
	Қаптама	PE қап
	Салмағы (Г.В.)	187г/245г±10г

Өлшемдері:

Белгі:

Жарық диодты ток таңдауы:

8 қосымша токты жылдам таңдауға арналған DIP қосқышы (төмендегі кестені қараңыз).

DIP қосқышы арқылы ағымдағы орнатудан кейін жаңа токты тиімді ету үшін қуатты өшіріп, содан кейін қосыңыз.

Мысалы Жарық диодты 3,2 В/дана: 9-24 В сериялы 3-7 дана жарықдиодты, 9-42 В 3-12 дана жарықдиодты шамдарды қуаттай алады, сериядағы жарық диодтарының максималды саны жарық диодының нақты кернеуіне бағынады.

DALI күңгірт қосылу схемасы:

0-10В күңгіртке қосу схемасы:

PUSH күңгірт қосу схемасы:

Қосу/өшіруді басқару: қысқаша басыңыз.

Қадамсыз күңгірттеу: ұзақ басу. Ұзақ басқан сайын жарық деңгейі қарама-қарсы бағытта өтеді.

Жадты күңгірттеу: Жарықтық өшіру және қайта қосу кезінде бұрын реттелетіндей болады.

Қалыпты жағдайлар және сәйкес емдеу әдістері:

Сандық мекенжайлық жарықтандыру интерфейсі (DALI)

DALI бағынды бөлігі деректерді тек негізгі блок сұрауларын жібереді, яғни пәрменге жауап беру режимін қабылдайды

Бір DALI желісінде ең көбі 64 бағынышты бірлік бар, әрбір блоктың жеке мекенжайы (қысқа мекенжайы) бар, сондай-ақ белгілі бір топқа тағайындалуы мүмкін, ал бағынышты бірлік әртүрлі топқа жатуы мүмкін, құтқару бірлігі болуы мүмкін. бір уақытта 16 топқа дейін, әрбір бірлік 16 сценарийді орната алады.

DALI протоколының негізгі мүмкіндіктері

1) Асинхронды сериялық байланыс.

2) Манчестер кодтау пішімін пайдалана отырып, 1200 жіберу жылдамдығы.

3) Екі өтірік дифференциалды сигнал.

4) Дифференциалдық кернеу 9,5 В жоғары болғанда жоғары деңгей.

5) Дифференциалды кернеу 6,5 В-тан төмен болғанда төмен деңгей.

6) Негізгі блок байланыс процесін басқарады.

7) Бір DALI шинасы 64 тәуелді блокпен қосыла алады.

8) Әрбір бағынышты бірлікке жеке түрде жүгінуге болады.

DALI электрлік сипаттамасы

Бос күйде, машина бірлігі әдісінен шинаны басқаруға дейін:

1) Күту сигналына кедергі жасамайтын, әдеттегі уақытта жоғары шығыс қуаты.

2) Төмен электр қуатын қарапайым уақытта, тікелей DALI шинасына бір-біріне қысқа тұйықталу.

3) DALI шинасының максималды тогы 250 мА

4)Бір уақытта екі жақты байланыс емес.

5) Трансмиссиялық кабель 300 метрге дейін немесе қысымның төмендеуі 2 В аспайды
