Тәжірибелі өндіруші бола отырып, STARWELL сізге 40 Вт тұрақты ток DALI CCT күңгірттелетін жарық диодты драйверін ұсынуды мақсат етеді. Біз сізге сатудан кейінгі ең жақсы қолдауды және жылдам жеткізуді қамтамасыз етуге уәде береміз.
Стандартты Дали сигналы жарықтық пен түс температурасын басқару үшін қолданылады. Бір қуат көзі тек бір мекенжайды алады. Қолданылатын шикізат бірінші қатардағы брендтер, ал импортталған чиптер өте жоғары Терең күңгірттеу дизайны нарықтағы Dali интеллектуалды күңгірттеу жүйелері мен KNX Protocol интеллектуалды жүйелеріне сәйкес келеді. Түс температурасы мен жарықтығын шам моншақтарына сәйкес дәл бақылауға болады Дизайн диапазоны бекітілген және электронды компоненттердің жылу балансын тұрақты ету үшін ішкі силикон жылу өткізу процесі қабылданған.
40 Вт тұрақты ток DALI CCT күңгірттендірілетін жарықдиодты драйвер мүмкіндіктері:
1. Стандартты DALI күңгірттеу интерфейсі.
2. DALI2 сертификаты, DALI мүшесі
3. Шығыс жыпылықтаусыз.
4. Халықаралық әмбебап айнымалы ток кіріс кернеуі (200В - 250ВАС).
5. Қорғаулар: қысқа тұйықталу/артық ток/шамадан тыс кернеу.
6. Табиғи суық жел, силикагель жылу өткізгіштік технологиясы.
7. DALI DT8 стандарты күңгірттенуді және CCT реттеуін жүзеге асырады.
8. Әлемдегі Dali басқару жүйелерінің барлық түрлерімен үйлесімді.
9. Жылдам қысым терминалы, қауіпсіз және ыңғайлы.
10. Дүниежүзілік жарықтандыру жабдықтарының қауіпсіздік стандарттарына сәйкес келу.
11. II қорғаныс класы.
12. Бес жылдық кепілдік.
13. TUV CE SAA ENEC сертификаттары
13. Өлшемі: 154,5 (175) *40,5*25,5мм
40 Вт тұрақты ток DALI CCT күңгірттелетін жарық диодты драйверЖалпы сипаттама:
Стандартты Дали сигналы жарықтық пен түс температурасын басқару үшін қолданылады. Бір қуат көзі тек бір мекенжайды алады. Пайдаланылатын шикізат - бірінші қатардағы брендтер, ал импортталған чиптер нарықтағы Dali интеллектуалды күңгірттеу жүйелері мен KNX Protocol интеллектуалды жүйелеріне сәйкес келетін өте жоғары терең күңгірттендіргіш дизайн болып табылады. Түс температурасы мен жарықтығын дәл басқарыңыз және түс температурасын өзгертуге болады. шам моншақтарына сәйкес реттелген силикагель электронды жылу өткізгіш компоненттердің пайдалану ауқымын теңестіру үшін қолданылады
40 Вт тұрақты ток DALI CCT күңгірттелетін жарықдиодты драйвер үлгілерінің тізімі:
DALI DT8 CCT тұрақты ток күңгірттенуі
Сериялар | Күңгірттеу | Үлгі | Енгізу | Қуат | ҚҚ | Шығу кернеуі | Шығу тогы |
PE-L12DCA 3-11,2 Вт жыпылықтаусыз |
ДАЛИ DT8
|
PE-L12DCA4028 | Айнымалы ток 200-250 В | 11,2 Вт | 0,88-0,96PF THD<10% | 25-40В | 200/230/250/280 мА |
PE-L12DCA4018 | Айнымалы ток 200-250 В | 7,2 Вт | 0,88-0,96PF THD<10% | 25-40В | 100/130/150/180мА | ||
PE-L20DCA 10-20 Вт жыпылықтаусыз |
ДАЛИ DT8
|
PE-L20DCA4050 | Айнымалы ток 200-250 В | 20 Вт | 0,88-0,96PF THD<10% | 25-40В | 350/400/450/500 мА |
PE-L20DCA4040 | Айнымалы ток 200-250 В | 16 Вт | 0,88-0,96PF THD<10% | 25-40В | 250/300/350/400 мА | ||
PE-L30DCA 20-30 Вт жыпылықтаусыз |
ДАЛИ DT8
|

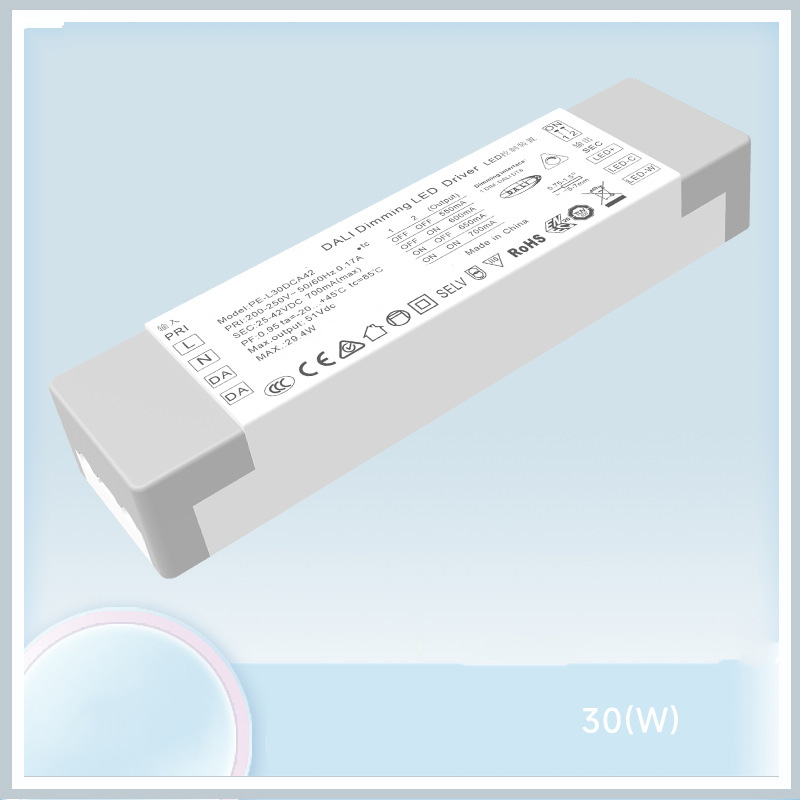

PE-L30DCA42 | Айнымалы ток 200-250 В | 29,4 Вт | 0,88-0,96PF THD<10% | 25-42 В | 550/600/650/700 мА |
PE-L40DCA 30-40 Вт жыпылықтаусыз |
ДАЛИ DT8
|

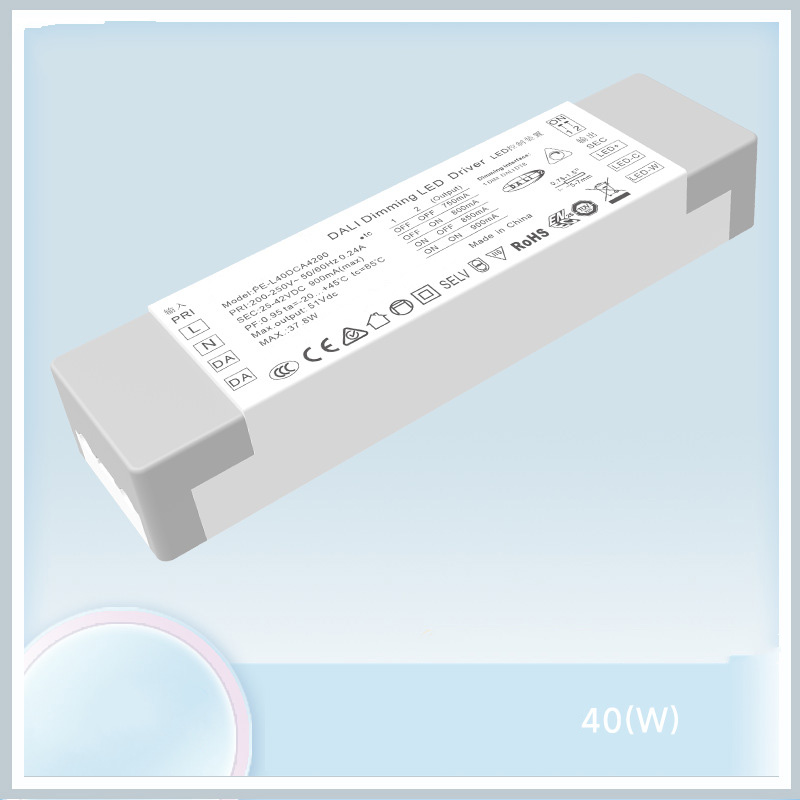

PE-L40DCA42100 | Айнымалы ток 200-250 В | 42 Вт | 0,88-0,96PF THD<10% | 25-42 В | 850/900/950/1000 мА |
PE-L40DCA4290 | Айнымалы ток 200-250 В | 37,8 Вт | 0,88-0,96PF THD<10% | 25-42 В | 750/800/850/900 мА |
40 Вт тұрақты ток DALI CCT күңгірттелетін жарықдиодты драйвер Қолданылуы:
1. LED екі түсті жарық көзі
2.Вилла интеллектуалды жарықтандыру
3.Wireless интеллектуалды жарықтандыру жүйесіне қол жеткізуге болады
4.Мұражайды жарықтандыру
5. Жоғары деңгейлі коммерциялық жарықтандыру
40 Вт тұрақты ток DALI CCT күңгірттендірілетін жарық диоды драйверінің сипаттамасы:
Үлгі | PE-L30DCA42 | PE-L45DCA42 | |
ШЫҒЫС | Шығыс кернеуі | 25-42Vdc | 25-42Vdc |
Максималды шығыс кернеуі | 42Vdc | 42Vdc | |
Жүктемесіз шығыс кернеуі | 48,2Vdc | 48,2Vdc | |
Шығыс тогы | 550/600/650/700 мА | 850/900/950/1000 мА | |
Шығу қуаты | 13,75W~29,4W | 21,25W~42W | |
Строб деңгейі | Жыпылықтау жоқ | ||
Күңгірттеу диапазоны | 0~100%,Жарық диодты 0,12% мүмкін. | ||
PWM күңгірттеу жиілігі | >3600Гц | ||
Ағымдағы дәлдік | ±5% | ||
Қуатты өшіру режимі | қуат өшірілген кезде жад функциясы | ||
INPUT | Күңгірттеу интерфейсі | DALI (IEC62386)Сигнал басқару тогы < 0,1мА | |
Кіріс кернеу диапазоны | 200-250Вак | ||
Жиілік | 50/60 Гц | ||
Кіріс ток | <0,17A ac230v | <0,24A ac230v | |
Қуат факторы | PF>0,95/230В айнымалы ток (толық жүктеме кезінде) | ||
THD | 230Vac@THD <8% (толық жүктемеде) | ||
Тиімділік (тип.) | 86% | 88% | |
Шұғыл ток (тип.) | суық іске қосу53A@230Vac | ||
Толқынға қарсы | L-N: 2кВ | ||
Ағып кету тогы | <0,25мА/230Вак | ||
ҚОРШАҒАН ОРТА | Жұмыс температурасы | ta: 45°C tc: 80 °C | |
Жұмыс ылғалдылығы | 20 ~ 95% RH, конденсацияланбайды | ||
Сақтау температурасы, ылғалдылық | -40~80°C, 10~95%RH | ||
Температура коэффициенті | ±0,03%/°C(0-50)°C | ||
Діріл | 10~500Гц, 2G 12мин./1цикл, кезең 72мин. әрқайсысы X, Y, Z осьтері бойынша. | ||
ҚОРҒАУ | Шамадан тыс қызудан қорғау | ПХД температурасы ≥110°C, , автоматты түрде қалпына келсе, шығыс тогын интеллектуалды реттеу немесе өшіру. | |
Артық жүктемеден қорғау | Номиналды қуат≥102% болғанда шығысты өшіріңіз, автоматты түрде қалпына келеді. | ||
Қысқа тұйықталудан қорғау | Қысқа тұйықталу орын алса, автоматты түрде өшіріледі, автоматты түрде қалпына келеді. | ||
Жүктемеден қорғау | шығыс Тұрақты кернеу. | ||
ҚАУІПСІЗДІК & EMC |
Төзімді кернеу | I/P-O/P: 3750Vac | |
Оқшаулануға қарсылық | I/P-O/P: 100MΩ/500VDC/25°C/70% RH | ||
Қауіпсіздік стандарттары | IEC/EN61347-1, IEC/EN61347-2-13 | ||
EMC эмиссиясы | EN55015, EN61000-3-2 C класы, IEC61000-3-3 | ||
EMC иммунитеті | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
Strobe сынақ стандарты | IEEE 1789 | ||
БАСҚАЛАР | Өлшем | 154,5 × 41 × 25 мм (Ұ × Е × Ж) | |
Қаптама | Қорап | ||
Салмағы (Г.В.) | 153г±10г |
Өлшемі:
Ағымдағы таңдау:
Электр қосу схемасы:
Қалыпты жағдайлар және сәйкес емдеу әдістері:
Сандық мекенжайлық жарықтандыру интерфейсі (DALI)
DALI бағынды бөлігі деректерді тек негізгі блок сұрауларын жібереді, яғни пәрменге жауап беру режимін қабылдайды
Бір DALI желісінде ең көбі 64 бағынышты бірлік бар, әрбір блоктың жеке мекенжайы (қысқа мекенжайы) бар, сондай-ақ белгілі бір топқа тағайындалуы мүмкін, ал бағынышты бірлік әртүрлі топқа жатуы мүмкін, құтқару бірлігі болуы мүмкін. бір уақытта 16 топқа дейін, әрбір бірлік 16 сценарийді орната алады.
DALI протоколының негізгі мүмкіндіктері
1)Асинхронды сериялық байланыс.
2) Манчестер кодтау пішімін пайдалана отырып, 1200 жіберу жылдамдығы.
3) Екі өтірік дифференциалды сигнал.
4) Дифференциалдық кернеу 9,5 В жоғары болғанда жоғары деңгей.
5) Дифференциалды кернеу 6,5 В төмен болғанда төмен деңгей.
6) Негізгі блок байланыс процесін басқарады.
7) Бір DALI шинасы 64 тәуелді блокпен қосыла алады.
8)Әрбір бағынышты бірлікті жеке шешуге болады.
DALI электрлік сипаттамасы
Бос күйде, машина бірлігі әдісінен шинаны басқару үшін:
1) Кәдімгі уақытта жоғары шығыс қуаты, ұстап тұру сигналына кедергі жасамау.
2) Төмен электр қуатын қарапайым уақытта, тікелей DALI шинасына бір-біріне қысқа тұйықталу.
3) DALI шинасының максималды тогы 250 мА
4)Бір уақытта екі жақты байланыс емес.
5) Трансмиссиялық кабель 300 метрге дейін немесе қысымның төмендеуі 2 В артық емес
