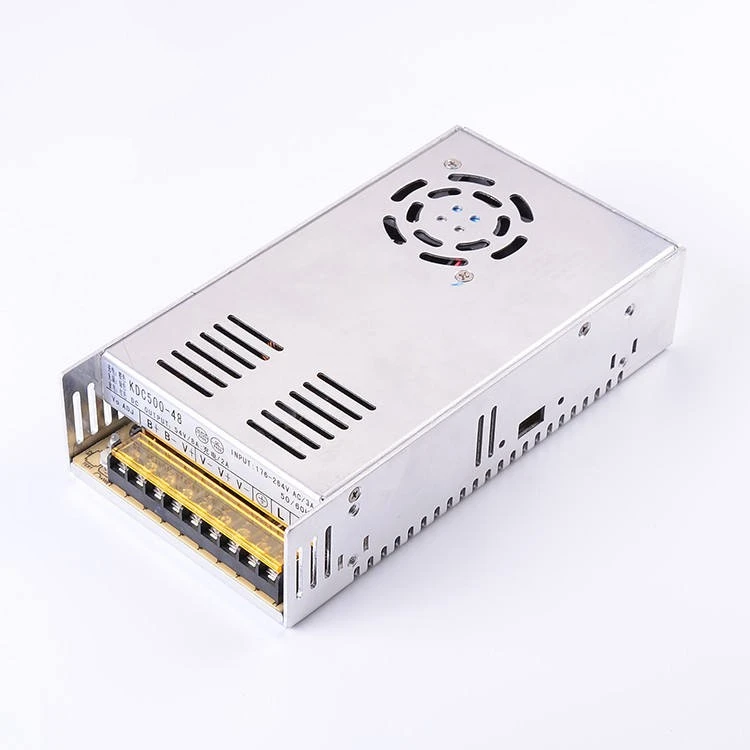

Қос шығыс UPS SMPS 48V 54V 500W қуат көзі

Қытайдың жетекші өндірушісі Starwell ұсынатын KDC500-48 қос шығыс UPS SMPS 48V 54V 500W қуат көзі - бұл маңызды жарықдиодты жарықтандыру және тұрақты ток резервтік жүйелері үшін арнайы жасалған жоғары өнімді 500 Вт үзіліссіз коммутациялық қуат көзі. Оның екі тәуелсіз шығысы бар: CH1 негізгі жүктемелер үшін 8,2А кезінде +48В береді, ал CH2 батареяны зарядтауға арналған 2А кезінде +54В береді.

Сұрау жіберу

Кәсіби өндіруші ретінде Қытай, Starwell сізге жоғары сапалы қос шығыс UPS SMPS 48V ұсынғысы келеді 54В 500 Вт қуат көзі. KDC500-48 бұл күрделі 500 Вт қос шығыс Үздіксіз қуат көзі (UPS) маңызды жарық диодты үшін арнайы әзірленген жарықтандыру жүйелері және тұрақты токтың резервтік қосымшалары. Номиналды шығыстармен жұмыс істеу 48 В және ең жоғары/көлемдік заряд кернеу 54 В, бұл құрылғы коммутациялық режимді қуат көзі (SMPS) технологиясын үздіксіз біріктіреді батареяның резервтік көшірмесін жасау мүмкіндігі.

Dual Output UPS SMPS 48V 54V 500W Power Supply

Интеллектуалды зарядтау және күй Көрсеткіш

Нақты уақыттағы бақылауға арналған, қуат көзінде үш түсті жарықдиодты индикатор жүйесі бар: қызғылт сары көрсетеді құрылғы қосылған батареяны белсенді түрде зарядтауда, Жасыл а толық заряд күйі және Қызыл жүйенің зарядсызданғанын білдіреді режимі (батареяның сақтық көшірмесінде жұмыс істейді). Бұл анық көрнекі кері байланыс мүмкіндік береді қосымша сынақ жабдығынсыз жағдайды дереу бағалау.

Қос шығыс архитектурасы

Стандартты қуат көздерінен айырмашылығы, KDC500-48 жүкті қосу және батарея үшін бөлек терминалдарды қамтамасыз етеді интеграция. Қос шығыс дизайны оған бір уақытта жарық диодты қуат беруге мүмкіндік береді резервтік батареяның оңтайлы зарядын сақтай отырып, жабдық. AC кезде кіріс сәтсіз болса, құрылғы автоматты түрде және үздіксіз батарея қуатына ауысады, авариялық жарықтандыру, қауіпсіздік жүйелері үшін нөлдік тоқтау жұмысын қамтамасыз ету немесе өнеркәсіптік дисплейлер.

Сапа мен қауіпсіздік кепілдендірілген

Әрбір қондырғы қатаң зауыттан өтеді HI-POT (жоғары әлеуетті) PASS, QC куәландыратын сынақ Құрылғыда PASS белгілері және PASS мөрлері көрінеді. Бұл диэлектрлік беріктік сынағы мен сапаны бақылау сәйкестігін растайды. Кіріс 3А, 50/60 Гц жиілікте 176-264VAC қабылдайды, бұл оны стандартпен үйлесімді етеді жаһандық өнеркәсіптік кернеулер.

Тұрақты және тексерілетін

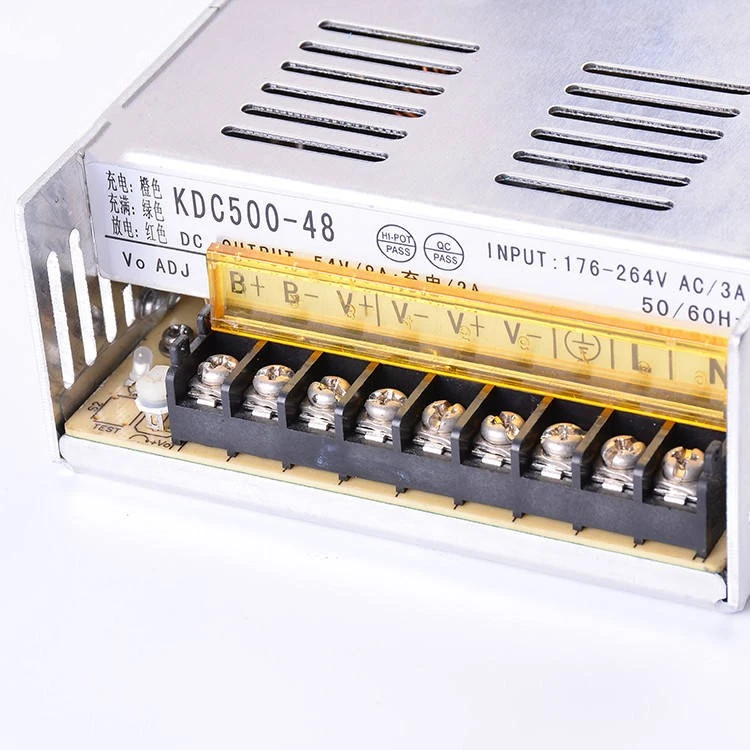

Терминалдың орналасуы анық таңбаланған (B+, B-, V+, V-), далалық сымдарды жеңілдету. Физикалық белгілер сенімді, сертификатталған құрастыру желісі процесін ұсыныңыз.

Өнім сипаттамасы:

1, Шағын өлшем, жоғары қуат;
2, айнымалы ток кірісінің кең ауқымы кернеу;
3, қысқа тұйықталу, шамадан тыс жүктеме, асқын кернеуден қорғау.
4, Басқа шығыс кернеуі де жасауға болады, мысалы, 18В, 21В, 42В т.б.
параметр Элемент №		KDC500-48
		CH1	CH2
ШЫҒЫС	Шығыс кернеуі	+48 В	+54В (зарядтау)
	Номиналды ток	8.2А	2А
	Шығыс тогы диапазоны	0- 8,2А	0-2А
	Номиналды қуат	501,6 в
	Ripple	150мВп-б	200mVp-p
	ADJ.шығыс ауқымы	±10%
	Шығару дәлдігі	±5%	±5%
	Желілік реттеу	±0,5%	±1%
	Жүктемені реттеу	±0,5%	±0,4%
	Орнату, тұру, тоқтау уақыт	300 мс, 50 мс, 20 мс
ЕНГІЗУ	Кіріс кернеуінің диапазоны	88~132В,176~264ВАС
	Енгізу тогы	6A/115V, 3A/230VAC
	Кіріс жиілігі	47~63 Гц
	Тиімділік	>85% @ 220VAC
	Бастапқы ток	СУЫҚ СТАРТ 40А/230В
	Ағып кету тогы	<0,5мА/240ВАС
Қорғау	Шамадан тыс жүктемеден қорғау	105~150%
	Артық кернеу	------
ҚОРШАҒАН ОРТА	Жұмыс температурасы, ылғалдылық	-20~50℃,10~90% RH,No конденсация
	Сақтау температурасы, ылғалдылығы	-20~85℃,10~95% RH.
	Температура коэффиценті	±0,03%/℃(0~50℃)
	Діріл	10~500Гц, 2G 10мин./1цикл, КЕЗЕҢ 60 мин. ӘР БІСТЕР
ҚАУІПСІЗДІК & EMC	Қауіпсіздік стандарттары	GB4943
	Төзімді кернеу	I/P-O/P,I/P-FG:1,5KV;O/P-FG:0,5KVAC 1мин.
	Оқшаулауға төзімділік	I/P-O/P, I/P-FG, O/P-FG:500VDC / 100M Ом
	EMC стандарттары	------

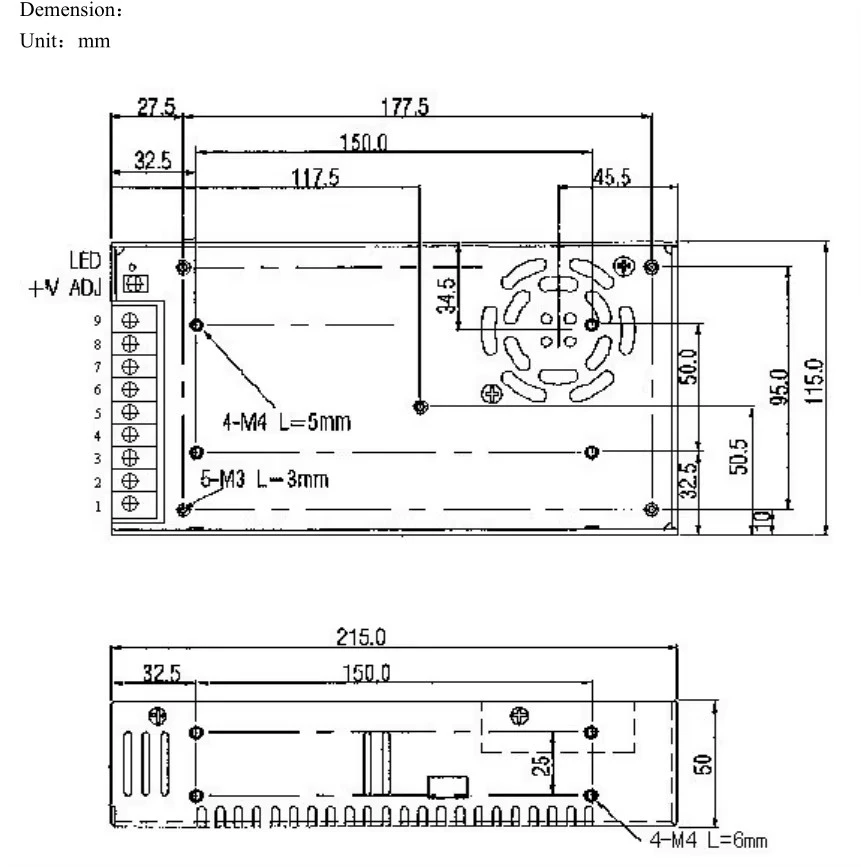

БАСҚА	Өлшем	215×110×50мм
	Салмағы	1кг

Ескерту:

1. Барлық параметрлер 220VAC кірісі, номиналды жүктеме, қоршаған орта температура 25 ℃, 70% жағдайда өлшенеді ылғалдылық; 2. Дәлдік: орнату төзімділігін, сызықты реттеуді, жүктемені реттеу және т.б.; 3. Ripple Test: 30 см ұзын жіптер қуатты қосады қоректендіру және жүктеме жағындағы жүктеме және 0,1u және 47u жүктеме кезінде өлшенген 20 МГц осциллографқа дейінгі конденсатор аяқталу; 4. Желілік реттеу: номиналды жүктеме жағдайында кіріс кернеудің төменнен жоғары өлшенгенге дейін өзгеруі; 5. Жүктемені реттеу: өлшенген шығыс жүктемесі 20% 100% жүктеме өзгерісі өлшенген, басқа жүктеме 60% бекітілген жүктің;

Жалпы номиналды қуаты 500 Вт, бұл құрылғы SMPS технологиясын UPS-пен үздіксіз біріктіреді. функционалдылық. Қалыпты айнымалы ток жұмысы кезінде ол қосылған жабдықты қуаттайды резервтік батареяның оңтайлы зарядын сақтау. Кіріс қуаты сәтсіз болғанда, жабдықтау автоматты түрде батарея режиміне ауысады, бұл нөлдік тоқтау уақытын қамтамасыз етеді авариялық жарықтандыру, қауіпсіздік жүйелері және өнеркәсіптік дисплейлер үшін жұмыс.

KDC500-48 88–132VAC кең ауқымын қабылдайды немесе 176–264VAC (таңдауға болады), 220VAC кезінде >85% тиімділікпен. Шығу кернеуі борттық потенциометр арқылы ±10% шегінде реттеледі. Ripple - бұл CH1-де 150mVp-p деңгейінде және CH2-де 200mVp-p деңгейінде төмен деңгейде сақталады, бұл оны шуға сезімтал жарықдиодты қолданбалар.

Қосымша мүмкіндіктерге кіріктірілген асқын кернеу, шамадан тыс жүктемеден, қысқа тұйықталудан және жоғары температурадан қорғау, суық іске қосу ток 230В кезінде 40А, ал ағып кету тогы 240ВАС кезінде 0,5мА төмен. Орнату, көтеру, және ұстап тұру уақыты сәйкесінше 300 мс, 50 мс және 20 мс.

Зияткерлікпен сенімді, үзіліссіз 48 В қуат үшін батареяны басқару үшін KDC500-48 тамаша таңдау болып табылады.

Өнім ерекшеліктері:

1, кең қолданумен, олар болды Жарықдиодты жарықтандыруда, ACS, медициналық және сұлулық құрылғысында, электр қуатында қолданылады жүйе, байланыс жүйесі, әскери өнеркәсіп және т.б.

2, Кейбір үлгілерге қол жеткізілді CB,CE,CCC,ETL,ISO,ROHS сертификаты қазір.

3, 1000-нан астам үлгілердің түрлері.

4. Шағын өлшем, жоғары қуат

5. Айнымалы ток кіріс кернеуінің кең диапазоны

6. Қысқа тұйықталу, шамадан тыс жүктеме, асқын кернеу қорғау

Басқа шығыс кернеуі 18В, 21В, 42В т.б. сияқты жасауға болады.
