OBC зарядтағыш

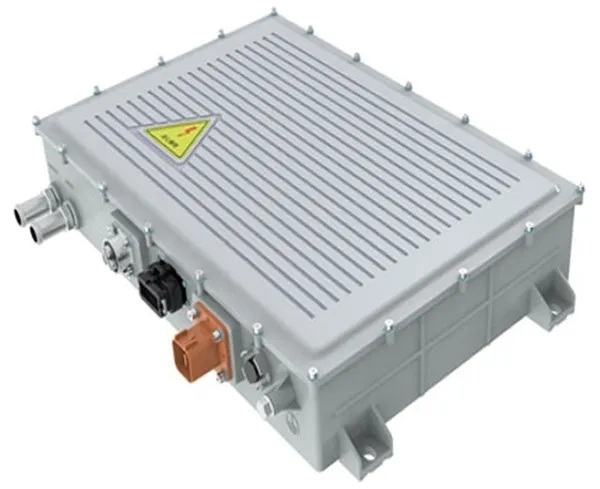

1. Ан дегеніміз неOBC зарядтағыш?

Айнымалы токты тұрақты токқа түрлендіретін құрылғы.

Борттық зарядтағыш (OBC) – электр желісінен айнымалы токты көлік аккумуляторлары үшін жарамды тұрақты токқа түрлендіретін электрондық құрылғы. Ол негізінен таза электрлі көліктердің (BEV) немесе қосылатын гибридті электр көліктерінің (PHEV) жоғары вольтты аккумулятор пакеттерін зарядтау үшін қолданылады. OBC электр көлігінің аккумуляторларын зарядтау үшін айнымалы ток зарядтау станциялары мен айнымалы ток зарядтау порттары арқылы кернеуді жібереді.

2. Жұмыс принципіOBC зарядтағыш

Көлік зарядтағыш айнымалы ток қуатын енгізеді және қуат батареясын зарядтау үшін тұрақты ток қуатын шығарады. Ол әдетте 220 В айнымалы ток қуатын жоғары вольтты тұрақты ток қуатына түрлендіру үшін жоғары жиілікті коммутациялық қуат көзі технологиясын пайдаланады. Сонымен қатар, автомобиль зарядтағышында сонымен қатар әртүрлі қорғаныс функциялары бар, мысалы, асқын кернеу, төмен кернеу, артық ток, аз ток және басқа да шаралар. Жүйеде ауытқуларға тап болған кезде, қуат көзі дер кезінде өшіріледі.

OBC жұмыс принципі негізінен екі негізгі бөлікті қамтиды: айнымалы токтан тұрақты токқа (AC/DC) түрлендіру және тұрақты токты тұрақты токқа (DC/DC) түрлендіру.

Біріншіден, желідегі айнымалы ток қуаты EMI сүзгілеу тізбектері арқылы шу мен кедергіден сүзіледі, содан кейін айнымалы/тұрақты ток түрлендіргіштері арқылы тұрақты токқа түрленеді. Содан кейін түрлендірілген тұрақты ток қуаты кернеу толқынын жою және тұрақты тұрақты ток қуатын алу үшін сүзіледі.

Әрі қарай, батареяны зарядтау қажеттіліктерін қанағаттандыру үшін қуат көзін ауыстыру арқылы кернеу мен токты реттеңіз. Бұл процесс қуат тиімділігін арттыру және энергия шығынын азайту үшін қуат факторын түзету (PFC) тізбектерін қамтуы мүмкін.

3. Техникалық шарттар мен стандарттарOBC зарядтағыш

Заманауи автомобиль зарядтағыштары әдетте электр қауіпсіздігін қамтамасыз ету үшін оқшауланған. Ұлттық стандартты электр көліктеріндегі OBC стандарты 《QCT 895-2011 Электрлік көліктерге арналған борттық электр өткізгіш зарядтағыштардың》 стандартты сипаттамаларына сәйкес келуі керек. Автокөлік зарядтағыштарының қуат диапазоны кең, жалпы қуаттары бар, соның ішінде 1,2КВт, 1,5КВт, 3,3КВт, 6,6КВт, 11КВт, 22КВт және т.б., олар әртүрлі көлік үлгілері мен зарядтау қажеттіліктерін қанағаттандыра алады.

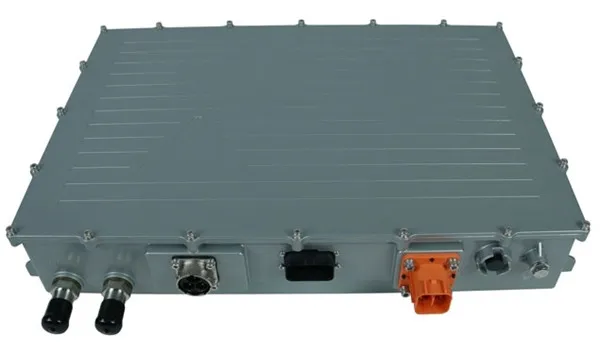

4. ҚұрылымыOBC зарядтағыш

OBC ішкі құрылымы айнымалы токтың кіріс портын, қуат блогын, басқару блогын, төмен вольтты қосалқы блокты және тұрақты токтың шығыс портын қамтиды. Басқару блогы коммутациялық құрылғылар арқылы қуат блогын түрлендіру процесін бақылайтын және асқын кернеу, төмен кернеу, асқын ток, ток және басқа да қорғаныс шаралары сияқты қорғаныс функцияларын қамтамасыз ететін OBC негізгі бөлігі болып табылады.

Сонымен қатар, OBC зарядтау процесінің қауіпсіздігі мен тиімділігін қамтамасыз ету үшін аккумуляторды басқару жүйесімен (BMS) байланысу функциясына ие. BMS батареяны басқару және қорғау үшін қуат батареясының кернеуін, тогын, температурасын және қосылу күйін бақылайды. OBC жоғары жылдамдықты CAN желісі арқылы көлік құралын бақылау жүйесімен байланысады, жұмыс күйі мен ақау туралы ақпаратты жүктеп салады және зарядтауды бастау немесе тоқтату үшін басқару пәрмендерін қабылдайды.

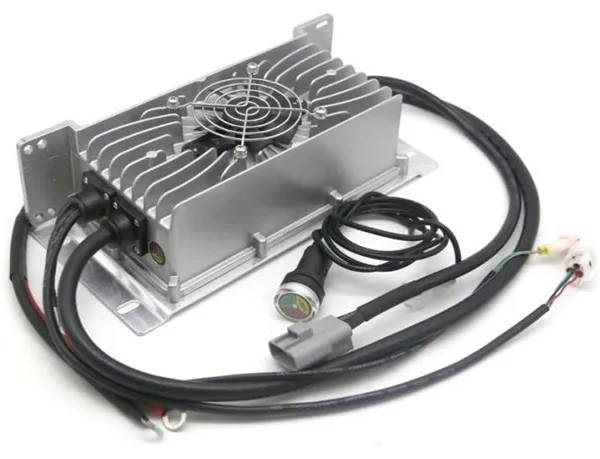

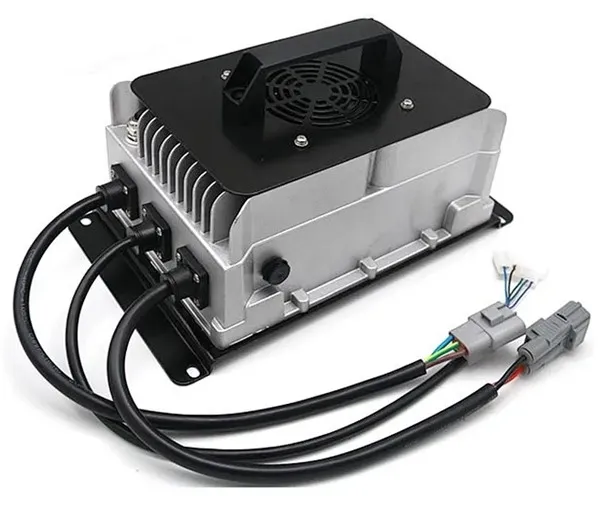

5. Қолдану сценарийлеріOBC зарядтағыш

OBC зарядтағыш негізінен үйдегі немесе қоғамдық айнымалы ток зарядтау станциялары сияқты баяу зарядтауды қажет ететін сценарийлер үшін қолайлы. Тұрақты ток зарядтау станцияларынан айырмашылығы, тұрақты ток зарядтау станциялары магистральдық қызмет көрсету аймақтары сияқты жылдам зарядтауды қажет ететін сценарийлер үшін қолайлы. Автокөлік зарядтағыштарын пайдалану электр көліктерін үйлер мен жұмыс орындары сияқты ортада қауіпсіз және ыңғайлы зарядтауға мүмкіндік береді.

Практикалық қолданбаларда OBC электрлік көліктердің қуат аккумуляторын зарядтау үшін ғана емес, сонымен қатар сыртқы жүктемелерге (V2L) қуат беру функциясына қол жеткізе отырып, инвертор функциясы арқылы қуат батареясының тұрақты қуатын айнымалы токқа айналдыра алады. көлік құралын немесе электр қуатын өшіру кезінде үй шаруашылықтары үшін апаттық қуат көзі ретінде пайдаланылады.
