Коммутациялық қуат көзі қалай жұмыс істейді және неге ол қазіргі заманғы электр жүйелерінің негізі болып табылады

A коммутациялық қуат көзітұрмыстық электроникадан бастап өнеркәсіптік автоматика мен медициналық жабдыққа дейін кез келген заманауи электронды жүйеде маңызды рөл атқарады. Бұл мақалада коммутациялық қуат көзі қалай жұмыс істейтіні, неге ол дәстүрлі желілік қуат көздерінен асып түсетіні және әртүрлі қолданбалар үшін дұрыс шешімді таңдау туралы терең, кәсіби түсіндірме берілген. Нақты әлемдегі инженерлік тәжірибелер мен салалық стандарттарға сүйене отырып, бұл нұсқаулық сонымен қатар тиімділікті, топология түрлерін, қауіпсіздік мәселелерін және ұзақ мерзімді сенімділікті зерттейді. Осы мақаланың соңына қарай оқырмандар коммутациялық қуат беру технологиясы және неліктен осындай компаниялар туралы жан-жақты түсінікке ие болады.Старвеллосы маңызды салада жаңалықтарды жалғастыру.

Мазмұны

1. Коммутациялық қуат көзі дегеніміз не?
2. Коммутациялық қуат көзі қалай жұмыс істейді?
3. Неліктен ауыспалы қуат көзі тиімдірек?
4. Коммутациялық қорек көзі топологияларының негізгі түрлері
5. Коммутациялық қуат көзінің ішіндегі негізгі компоненттер
6. Коммутаторлық қуат көзі және сызықтық қуат көзі
7. Дұрыс коммутациялық қуат көзін қалай таңдауға болады
8. Өнеркәсіптік және коммерциялық қолданбалар
9. Сенімділік, қауіпсіздік және сәйкестік стандарттары
10. Коммутациялық қуат көзін жобалаудағы болашақ тенденциялар
11. Жиі қойылатын сұрақтар

1. Коммутациялық қуат көзі дегеніміз не?

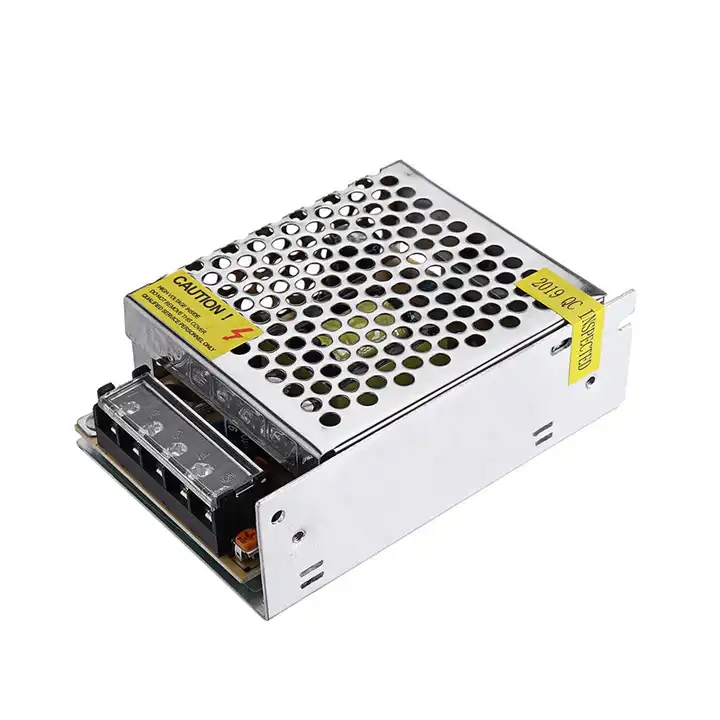

Коммутациялық қуат көзі – жоғары жиілікті коммутация әдістерін қолдана отырып, электр энергиясын бір кернеу деңгейінен екіншісіне тиімді түрлендіретін электрондық қуатты түрлендіру құрылғысы. Артық энергияны жылу ретінде тарататын желілік қуат көздерінен айырмашылығы, коммутациялық қуат көзі транзисторларды жылдам қосады және өшіреді, шығыс кернеуін минималды қуат жоғалтуымен реттейді.

Бүгінгі таңда коммутациялық қуат көзі ықшам өлшеміне, жоғары тиімділігіне және кіріс кернеулерінің кең ауқымында бейімделуіне байланысты көптеген электрондық жүйелер үшін әдепкі таңдау болды. сияқты өндірушілер белгілеген салалық тәжірибеге сәйкесСтарвелл, заманауи коммутациялық қуат көздері қатаң өнімділік, қауіпсіздік және қоршаған орта стандарттарына сәйкес келетіндей етіп жасалған.

2. Коммутациялық қуат көзі қалай жұмыс істейді?

Өзінің негізінде коммутациялық қуат көзі кіріс айнымалы немесе тұрақты ток қуатын жоғары жиілікті сигналға түрлендіру арқылы жұмыс істейді. Содан кейін бұл сигнал тұрақты ток шығыс кернеуін алу үшін түрлендіріледі, түзетіледі және сүзіледі.

• Кірісті түзету айнымалы токты тұрақты токқа түрлендіреді.
• Жоғары жиілікті коммутациялық транзисторлар тұрақты кернеуді кеседі.
• Трансформатор кернеу деңгейін реттейді.
• Шығу түзеткіштері мен сүзгілері сигналды тегістейді.
• Кері байланыс бақылауы кернеу дәлдігін реттейді.

Коммутация жоғары жиіліктерде болатындықтан, трансформаторлар мен индукторлар сияқты компоненттер айтарлықтай кішірек болуы мүмкін, бұл коммутациялық қуат көзін ықшам конструкциялар үшін өте қолайлы етеді.

3. Неліктен коммутациялық қуат көзі тиімдірек?

Тиімділік коммутациялық қуат көзінің ең маңызды артықшылықтарының бірі болып табылады. Дәстүрлі сызықтық конструкциялар энергияны жылу ретінде ысырап етеді, ал коммутациялық қуат көздері транзисторларды толығымен қосулы немесе толық өшірулі күйде жұмыс істейді, бұл қуаттың шығынын күрт төмендетеді.

4. Коммутациялық қорек көзі топологияларының негізгі түрлері

Әртүрлі қолданбалар әртүрлі коммутациялық қуат көзінің топологияларын қажет етеді. Ең жиі кездесетіндер мыналарды қамтиды:

1. Бак түрлендіргіші– Кернеуді төмендетеді.
2. Күшейткіш түрлендіргіш– кернеуді жоғарылатады.
3. Buck-Boost түрлендіргіші– Кернеуді жоғары немесе төмендете алады.
4. Flyback түрлендіргіші– Төмен және орташа қуат қолданбаларында кеңінен қолданылады.
5. Форвард түрлендіргіш– Жоғары қуат деңгейлері үшін қолайлы.

Дұрыс топологияны таңдау коммутациялық қуат көзі оңтайлы өнімділік пен ұзақ мерзімді тұрақтылықты қамтамасыз етеді.

5. Коммутациялық қуат көзінің ішіндегі негізгі құрамдас бөліктер

Әрбір коммутациялық қуат көзінде бірге жұмыс істейтін бірнеше маңызды компоненттер бар:

• Қуат MOSFET немесе IGBT
• Жоғары жиілікті трансформаторлар
• Басқару IC
• Конденсаторлар мен индукторлар
• Қорғаныс тізбектері

Жоғары сапалы құрамдастарды таңдау маңызды. Starwell сияқты өндірушілер талап етілетін орталарда сенімділікті қамтамасыз ету үшін компоненттерді мұқият тексеруге назар аударады.

6. Сызықтық қуат көзіне қарсы ауысу

Сызықтық қуат көздерінде әлі де тауашалық қолданбалар болғанымен, коммутациялық қуат көздері қазіргі заманғы дизайнда басым болады, себебі:

• Жоғары тиімділік
• Төменгі операциялық шығындар
• Кеңірек кіріс кернеу диапазоны
• Жақсырақ термиялық өнімділік

Өнеркәсіптік автоматтандыру немесе жарықдиодты жарықтандыру сияқты қолданбаларда коммутациялық қуат көзі көбінесе жалғыз практикалық таңдау болып табылады.

7. Дұрыс коммутациялық қуат көзін қалай таңдауға болады

Дұрыс коммутациялық қуат көзін таңдау мыналарды бағалауды қажет етеді:

1. Кіріс кернеуінің диапазоны
2. Шығу кернеуі және ток
3. Тиімділік талаптары
4. Қоршаған орта жағдайлары
5. Қауіпсіздік сертификаттары

Дәлелденген инженерлік тәжірибесі бар сенімді жеткізуші бұл процесті жеңілдетіп, дизайн тәуекелдерін азайта алады.

8. Өнеркәсіптік және коммерциялық қолданбалар

Коммутациялық қуат көзі өнеркәсіптің кең спектрінде қолданылады:

• Өнеркәсіптік басқару жүйелері
• Медициналық құрал-жабдықтар
• Телекоммуникациялар
• Жарықдиодты жарықтандыру
• Тұрмыстық электроника

Әрбір қолданба арнайы өнімділік сипаттамаларын талап етеді, бұл теңшеуді маңызды факторға айналдырады.

9. Сенімділік, қауіпсіздік және сәйкестік стандарттары

Сенімді коммутациялық қуат көзі UL, CE және IEC сияқты халықаралық стандарттарға сәйкес болуы керек. Жүйе қауіпсіздігі үшін аса кернеу, асқын ток және қысқа тұйықталудан қорғау сияқты қорғаныс мүмкіндіктері маңызды.

Старвелл сияқты компаниялар ұзақ қызмет ету мерзімі мен жаһандық сәйкестікті ескере отырып, коммутациялық қуат көздерін жобалайды.

10. Коммутациялық қуат көзін жобалаудағы болашақ тенденциялар

Коммутациялық электрмен жабдықтау технологиясының болашағы мыналарға бағытталған:

• Жоғары қуат тығыздығы
• Кең жолақты жартылай өткізгіштер (SiC, GaN)
• Ақылды сандық басқару
• Жақсартылған энергия тиімділігі стандарттары

Бұл үрдістер қазіргі заманғы энергетикалық жүйелердің тірегі ретінде коммутациялық электрмен жабдықтауды одан әрі күшейтеді.

Жиі қойылатын сұрақтар (ЖҚС)

1-сұрақ: Коммутациялық қуат көзінің басқа қуат көздерінен айырмашылығы неде?

Коммутациялық қуат көзі кернеуді реттеу үшін жоғары жиілікті коммутацияны пайдаланады, нәтижесінде жоғары тиімділік пен кішірек өлшем болады.

2-сұрақ: Коммутациялық қуат көздері сезімтал электроника үшін жарамды ма?

Иә, дұрыс сүзгілеу және дизайнмен коммутациялық қуат көзі тұрақты және төмен шуыл шығаруды қамтамасыз ете алады.

3-сұрақ: Коммутациялық қуат көзі әдетте қанша уақытқа созылады?

Сапалы құрамдас бөліктермен және дұрыс термиялық басқарумен коммутациялық қуат көзі көптеген жылдар бойы сенімді жұмыс істей алады.

Егер сіз сенімді, тиімді және кәсіби жобаланған коммутациялық қуат көзі шешімін іздесеңіз, тәжірибелі өндірушімен жұмыс істеу барлық айырмашылықты жасайды. Starwell техникалық сараптама мен жаһандық сертификаттармен қамтамасыз етілген дәлелденген дизайндардың кең ауқымын ұсынады. Теңшелген шешімдерді зерттеу немесе техникалық қолдауды сұрау үшін өтінемізбізбен хабарласыңыбүгін және сенімді түрде жүйелеріңізді қуаттандыруға келесі қадамды жасаңыз.
