Apple компаниясының жаңа 140 Вт GaN жылдам зарядтағышын бұзу

Apple компаниясының жаңа 140 Вт жылдам зарядтау құрылғысы жаңа A3607 моделімен бірге келеді. Apple компаниясы жаңа буын құрылғылары үшін әзірлеген жаңа зарядтау керек-жарағы ретінде A3607 экспозициясы Apple компаниясының алдағы құрылғыларының зарядтау шешімдеріне кеңінен саланың назарын аударды.

Сыртқы түрі, өлшемі және параметрлері негізінен алдыңғы үлгімен бірдей болғандықтан, оның ішкі архитектурасы реттелді ме? Негізгі компоненттер жаңартылды ма? Осы сұрақтар арқылы ChargerLAB жаңа Apple 140 Вт жылдам зарядтағыш A3607-нің егжей-тегжейлі талпындырды және енді оның шынайы ішкі құрылымын ашады.

Apple 140 Вт жылдам зарядтағыштың сыртқы түрі

Қаптаманың алдыңғы жағында Apple логотипі, өнім атауы және сыртқы түрі басылған классикалық минималистік дизайн бар.

Өнім параметрінің жапсырмасы бүйір жағына бекітілген.

Стикердегі параметрлердің жақын кескіні өнімнің физикалық дисплей бөлімінде кейінірек енгізіледі.

Зарядтағыш USB‑C құрылғыларымен үйлесімді және MagSafe 3 портымен жабдықталған 16 дюймдік MacBook Pro үшін ресми түрде ұсынылады.

Қуат адаптері отандық өндірілген, шығарылған күні 2026 және A3607 үлгісі.

Пакетте зарядтағыш пен пайдаланушы нұсқаулығы бар.

Зарядтағыш бастапқы күйінде сызаттардың алдын алу үшін қорғаныс қағазымен оралған.

Apple компаниясының жаңа 140 Вт жылдам зарядтау құрылғысының сыртқы түрі жоғары жылтыр жылтыр қабаты және дөңгелектелген бұрыштық ауысулары бар алдыңғы үлгімен бірдей.

Apple логотипі дененің алдыңғы және артқы жағында орналасқан.

Зарядтағыштың параметрі туралы ақпарат корпустың бір жағында басып шығарылады.

Өнім параметрлері жақыннан

Кіріс: 100–240В~ 50/60Гц 2А

(USB PD) шығысы: 5,2 В 3А, 9 В 3А, 15 В 5А, 20,5 В 5А, 28 В 5А

Зарядтағыш CCC және KC сертификаттарынан өтті.

Өнімнің атауы, үлгісі және сақтық шаралары қаптаманың екінші жағында басылған.

Apple компаниясының жаңа 140 Вт жылдам зарядтау құрылғысының үлгісі - A3607.

Зарядтау құрылғысы екі жағында қос қанатты конструкциялары бар жиналмалы стандартты қытай түйреуіштерімен жабдықталған.

Істікшелер классикалық тәуелсіз модуль дизайнын қабылдайды және алынуы және ауыстырылуы мүмкін.

Т-тәрізді бекіту негізін жақыннан түсіру, ол жерге қосу сымы ретінде де қызмет ете алады.

Модуль корпусы 250V~ 2,5A рейтингімен белгіленген және Jabil Inc., істік модулін Jabil қамтамасыз етеді. Айта кету керек, модульдің ұзақ мерзімді пайдаланудан кейін оңай босап кетпеуін қамтамасыз ету үшін модуль ұясының ішіне қосымша бекітуге арналған металл қыстырғыш қосылған.

Сонымен қатар, түйреуіш дизайны ескі нұсқадан ерекшеленеді.

Шығыс ұшы ақ пластикалық өзегі бар жалғыз USB-C портымен жабдықталған.

USB‑C портының розеткасының қабығы да дербес жасалған.

Apple компаниясының жаңа 140 Вт жылдам зарядтау құрылғысының өлшенген дене ұзындығы 95,68 мм.

Ені 74,35 мм.

Қалыңдығы 28,51 мм.

Apple компаниясының ескі 140 Вт галлий нитриді A2452 жылдам зарядтау құрылғысымен қатар орналастырылған, жаңа және ескі қуат адаптерлерінің негізгі көрінісі мен өлшемдері толығымен бірдей.

Қолдағы зарядтағыштың интуитивті өлшемін қабылдау.

Сонымен қатар, өнімнің салмағы шамамен 285 г.

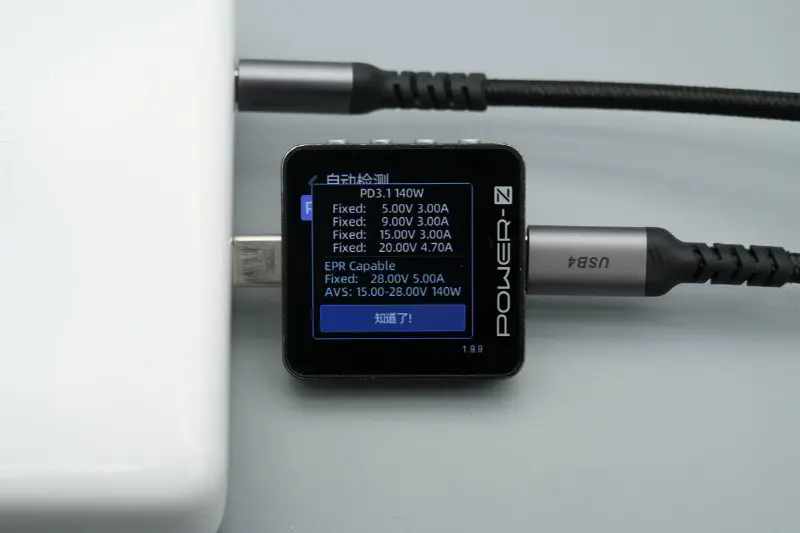

USB‑C портының шығыс протоколын анықтау үшін ChargerLAB POWER‑Z KM003C көмегімен сыналған, ол PD3.1 және DCP зарядтау протоколдарын қолдайды.

PDO пакеті USB‑C портында бес тұрақты кернеу берілістері бар екенін көрсетеді: 5V 3A, 9V 3A, 15V 3A, 20V 4,7A, 28V 5A, сондай-ақ 15–28V 140W AVS кернеуі берілістері.

iPhone 17 Pro Max телефонын Apple компаниясының жаңа 140 Вт жылдам зарядтау құрылғысымен зарядтау кезінде өлшенген зарядтау қуаты шамамен 36,34 Вт құрайды.

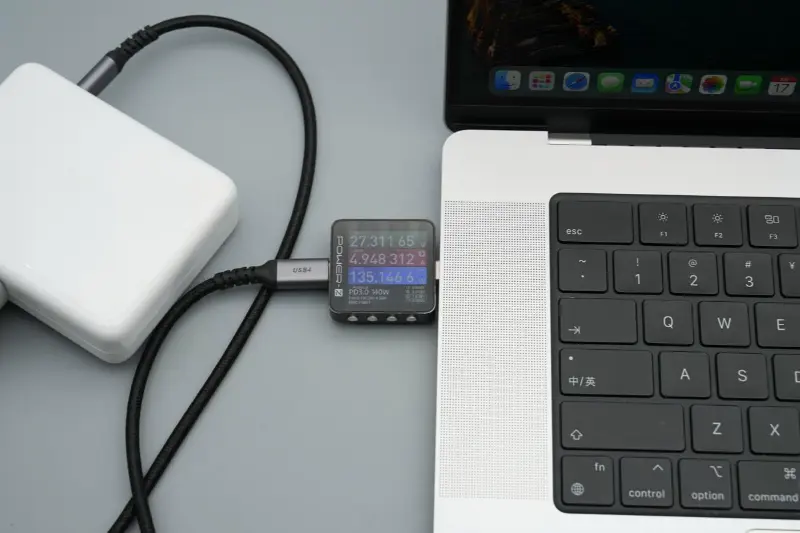

MacBook Pro зарядтау кезінде өлшенген зарядтау қуаты шамамен 135,15 Вт құрайды, бұл 28 В 5А 140 Вт жылдам зарядтауды сәтті қосады.

Apple 140 Вт жылдам зарядтағышты бұзу

Зарядтау құрылғысының корпусы бүйірінен кесу арқылы ашылады.

Корпус күшті қорғаныс үшін өте қалың, ал шеттері ішкі модульдерді нығайту үшін желімделген.

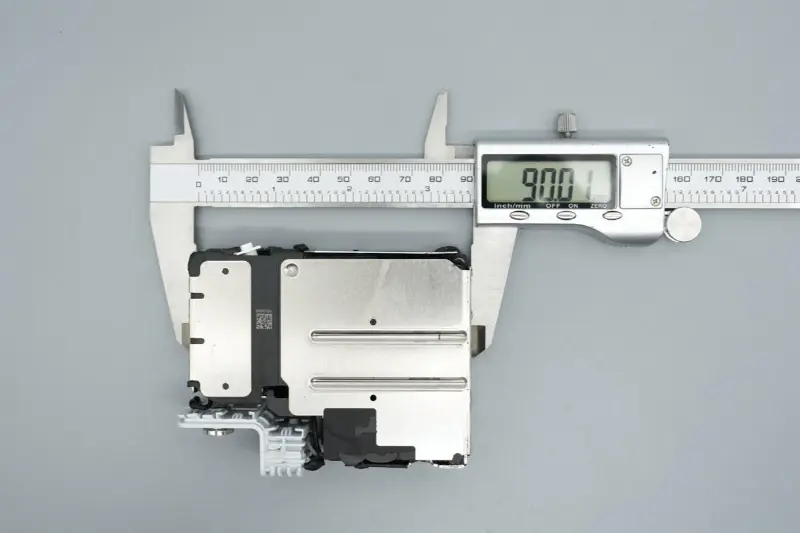

Ішкі модульдің өлшенген ұзындығы 90,01 мм.

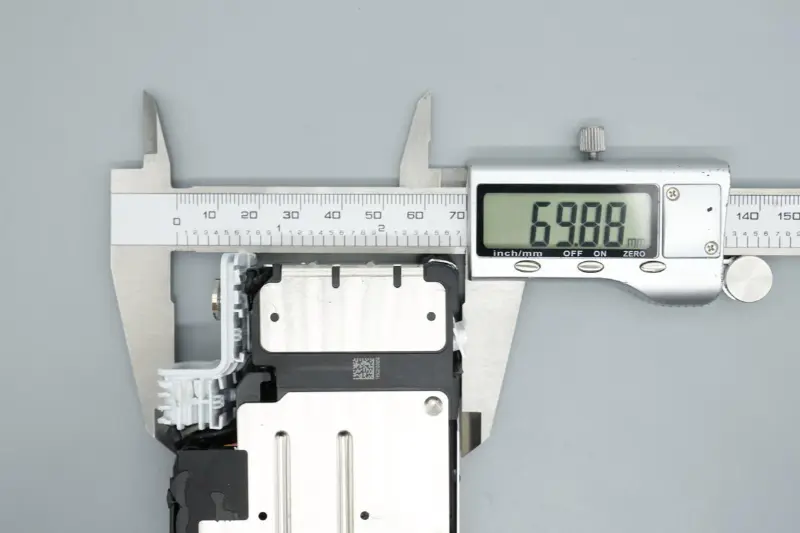

Ені 69,88 мм.

Қалыңдығы 23,52 мм.

PCBA модулі біркелкі жылуды тарату үшін екі біріктірілген металл қабықпен жабылған.

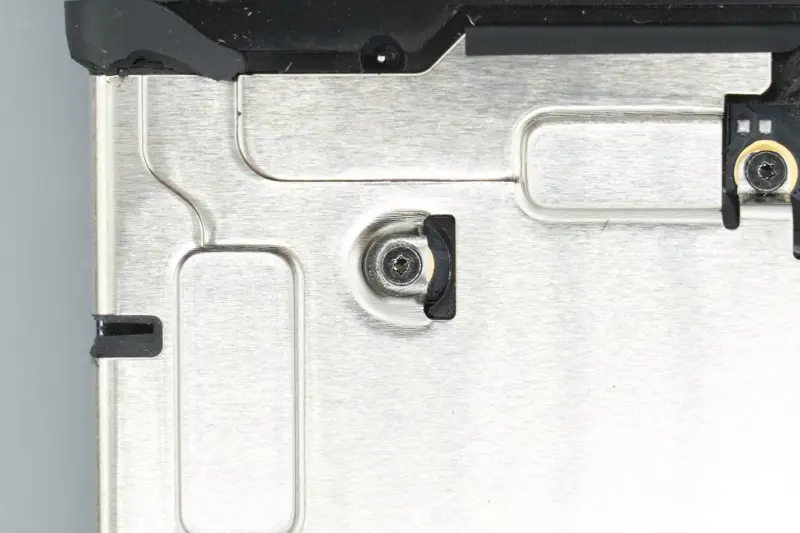

Металл қабықтар бұрандалармен бекітіледі.

Оқшаулағыш таспа бүйірдегі кейбір жерлерге бекітіледі.

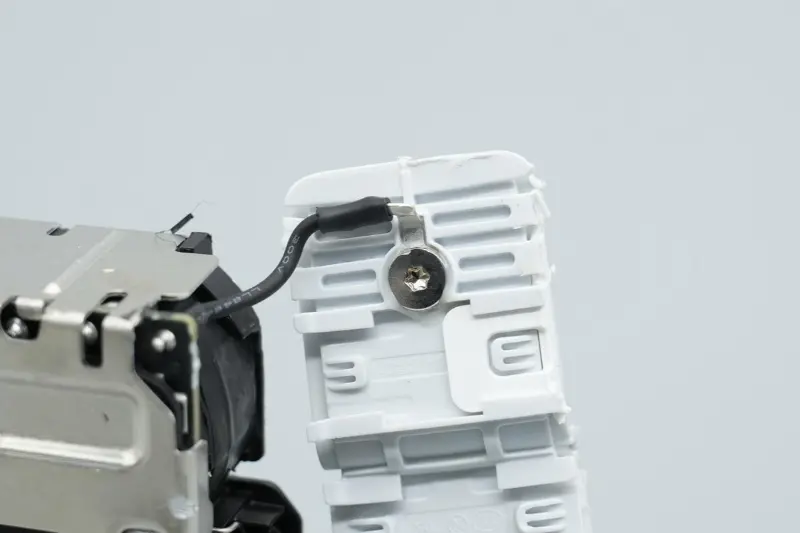

Кіріс ұшындағы сым жерге қосу үшін Т-тәрізді бекіту негізіне қосылған.

Айнымалы ток сымының терминалдарының дәнекерлеу нүктелерінде оқшаулау үшін жылу тартқыш құбырлар қолданылады.

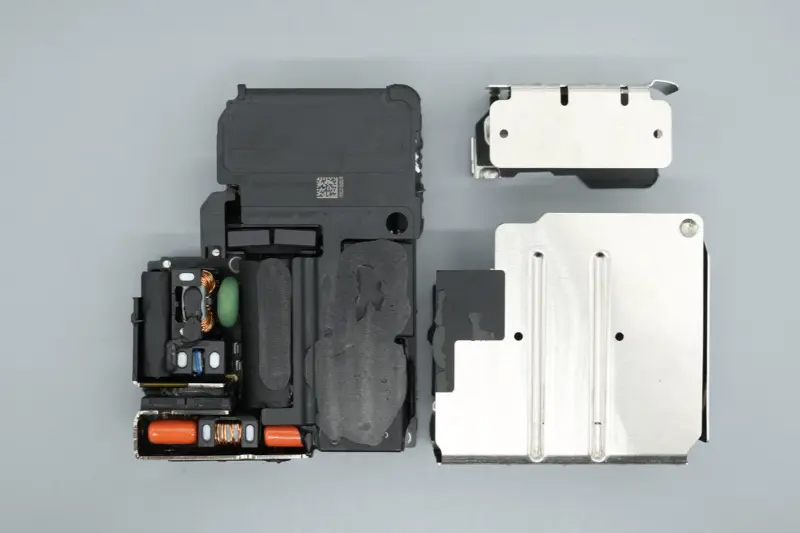

Металл қабықтарды алу үшін бұрандаларды алыңыз.

Оқшаулағыш өңдеу негізгі тақтаның артқы жағына және басқа аймақтарға сәйкес келетін металл қабықтың ішкі жағына қолданылады.

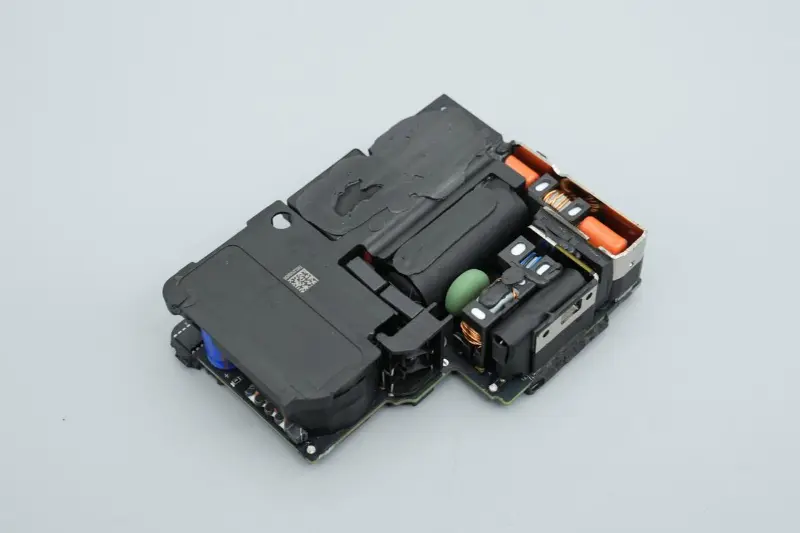

Пластикалық қақпақ модульдің трансформатор аймағын жабады, ал конденсаторлар мен индукторлар сияқты компоненттер желімделген.

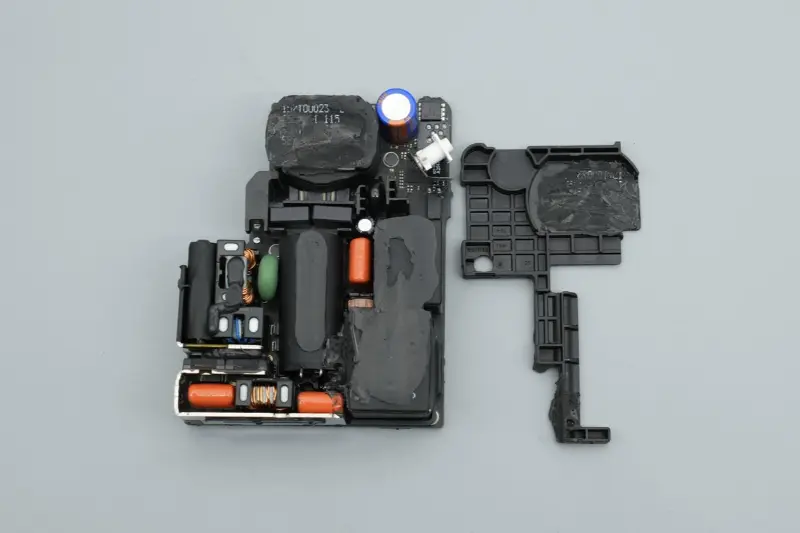

Пластикалық қақпақты алыңыз, ал орталық аймақта арматура мен оқшаулау үшін пластикалық жақтау салынған.

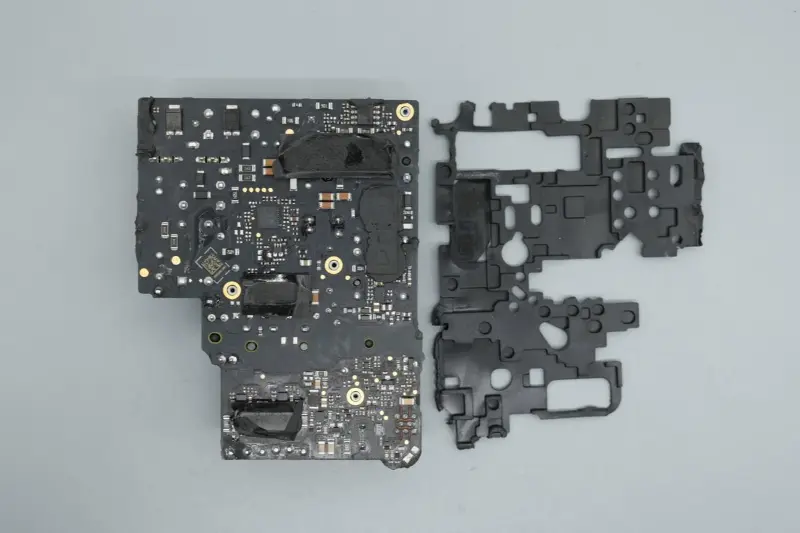

Негізгі тақтаның артқы жағы қорғаныс үшін жұмсақ резеңке төсеммен жабылған.

Қорғаныс жастықшасын алып тастаңыз, сонда сіз жылу өткізгіш желімнің сәйкес чип аймақтарына жағылғанын және графит жылу өткізгіш жапсырмалар бекітілгенін көре аласыз.

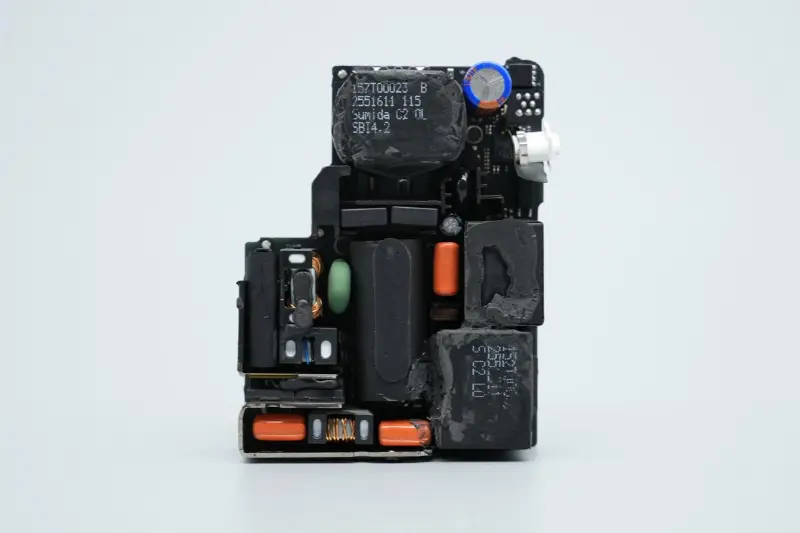

PCBA модулінің алдыңғы жағы сақтандырғыштармен, жалпы режимдегі индукторлармен, жоғары вольтты фильтрлі электролиттік конденсаторлармен, ток трансформаторларымен, пленкалық конденсаторлармен, қоректендіру конденсаторларымен, PFC күшейткіш индукторлармен, төмендеткіш индукторлармен, трансформаторлармен және басқа құрылғылармен, жинақы және реттелген жалпы орналасуы бар.

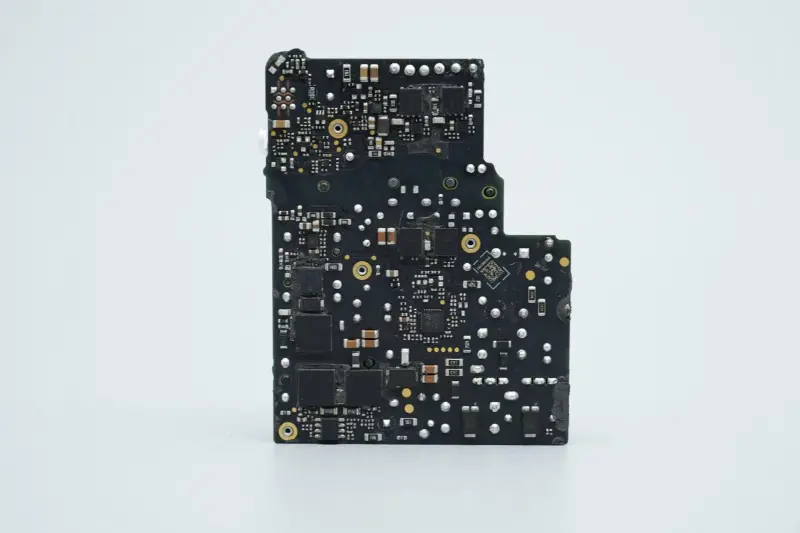

ПХД тақтасының артқы жағында PFC күшейту тізбегі және LLC коммутациялық қуат көзінің тізбегі үшін тиісті контроллерлер мен MOS түтіктері бар.

PCBA модулінің кіріс ұшында екі қосымша қыздырғыш орнатылған, олардың арасында екі Infineon белсенді түзеткіш MOS түтігі бар.

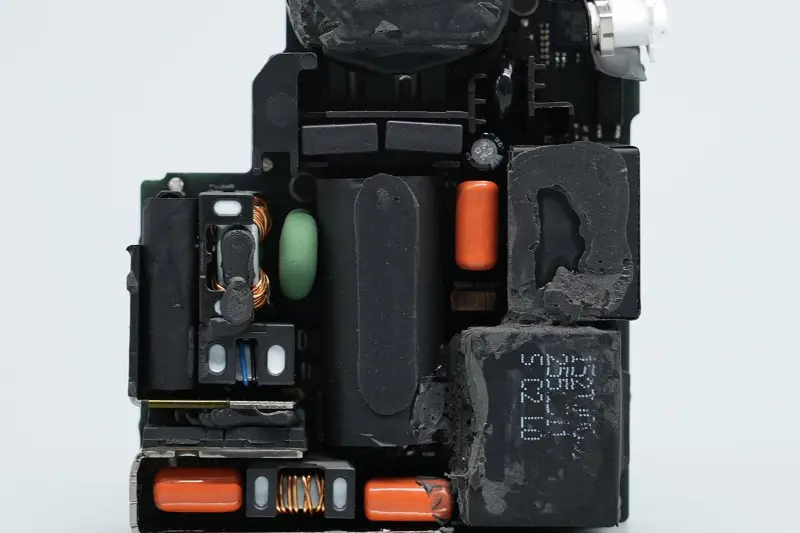

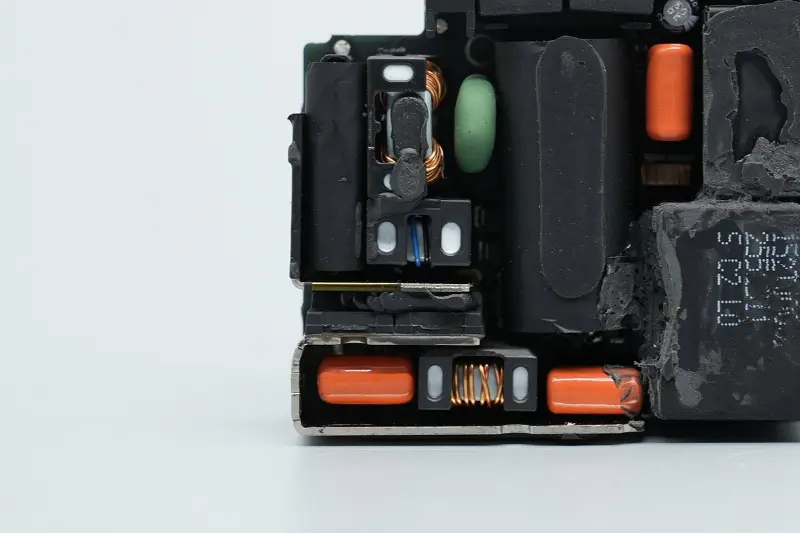

Екі жылу қабылдағышпен қоршалған аймақ сонымен қатар сақтандырғыштармен, қауіпсіздік X2 конденсаторларымен, жалпы режимдегі индукторлармен, варисторлармен, пленкалы сүзгі конденсаторларымен, сүзгі индукторларымен және басқа құрылғылармен жабдықталған.

Сақтандырғыш X2 қауіпсіздік конденсаторының үстіне орналастырылған және таспамен оралған.

Таспаны аршып тастаңыз, сонда сіз X2 қауіпсіздік конденсаторы оқшаулау үшін пластикалық қабықпен жабылғанын және екі компонент орап, таспамен бекітілгенін көре аласыз.

Сақтандырғыштың номиналды тогы 3,15А, ал оқшаулағыш түтік бір дәнекерлеу түйреуіште бекітілген.

Сыйымдылығы 0,22 мкФ болатын қауіпсіздік X2 конденсаторының жақыннан.

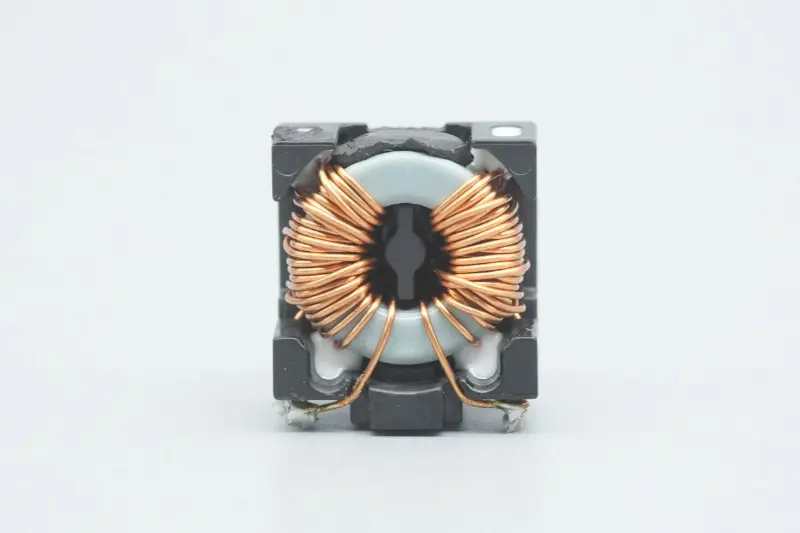

Жалпы режимдегі индукторлар EMI кедергілерін сүзу үшін пайдаланылады және пластикалық жақшалармен дәнекерленген.

Басқа жалпы режимдегі индуктордың жақыннан түсірілімі.

TVR10621M варисторы кіріс асқын кернеуден қорғау үшін пайдаланылады.

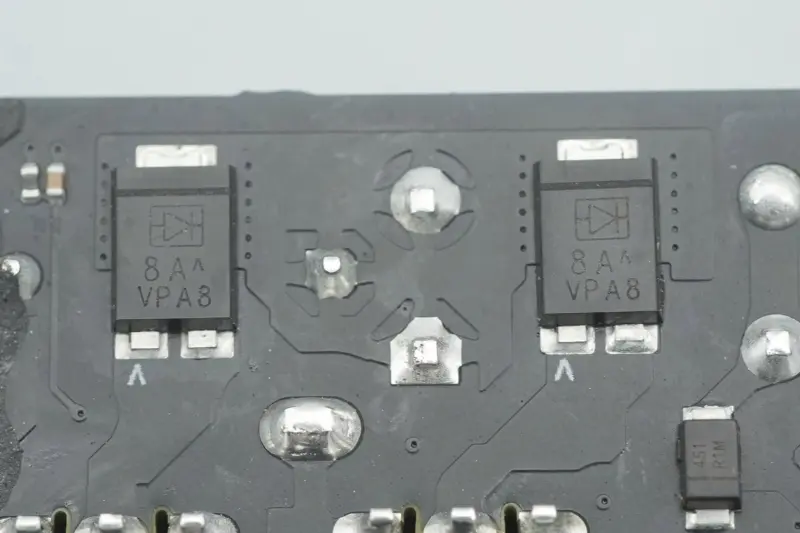

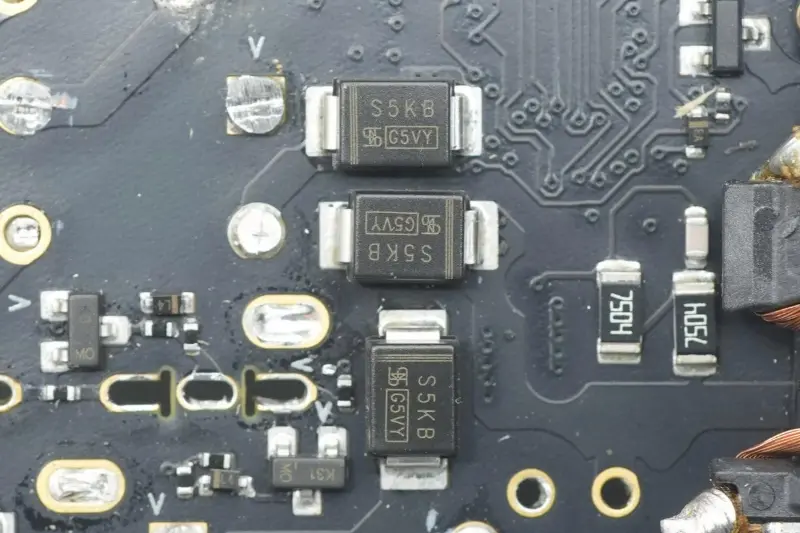

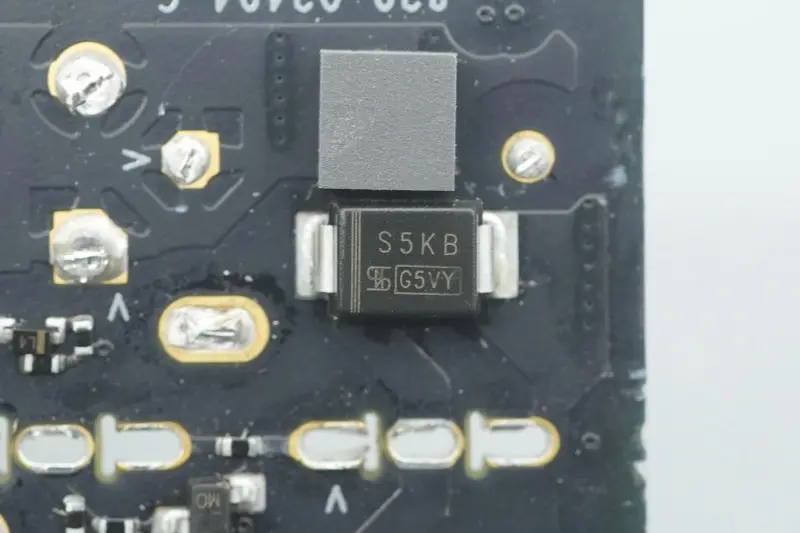

Кіріс ұшы төрт диодтан тұратын көпір түзеткішін қабылдайды.

Төртінші диодтың жақыннан түсірілімі.

Белсенді түзету үшін Infineon CoolMOS IPA65R095C7 жұптастырылған қалған екі диодтың жақыннан кескіні.

Екі белсенді түзеткіш MOS түтіктері Infineon компаниясынан, Apple үшін арнайы үлгілер, 65C095C7 деп белгіленген, TO‑220FP пакетіне оралған, түзету тиімділігін арттыру үшін пайдаланылады.

1μF 450В спецификациясы бар екі пленкалық конденсатордың жақыннан.

Магниттік сақиналы сүзгі индукторының жақыннан кескіні, желіммен күшейтілген.

Екінші жағында PFC күшейткіш индукторы және төмендеткіш индуктор орнатылған.

Орталық аймақ жоғары вольтты фильтрлі электролиттік конденсаторлармен, ток трансформаторларымен, пленкалы конденсаторлармен, резонанстық конденсаторлармен, негізгі басқару микросхемасының қоректену конденсаторларымен, Y конденсаторларымен және басқа құрылғылармен жабдықталған. Жоғары вольтты сүзгі электролиттік конденсаторлар оқшаулағыш таспамен оралып, көлденең орналастырылған.

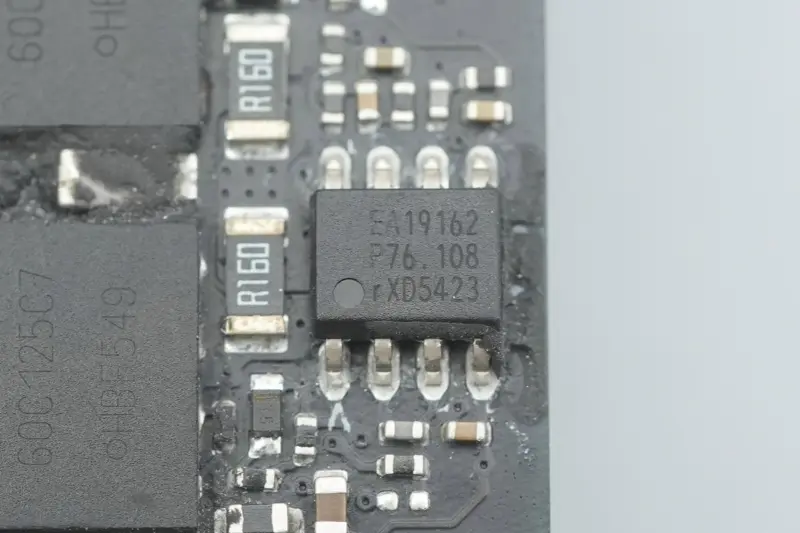

PFC контроллері NXP, TEA19162T үлгісі, біріктірілген X-конденсаторды босату функциясы бар, квазирезонанстық режимде немесе DCM режимінде жұмыс істейді. Ол 70–276 В кіріс кернеуінің диапазонын қолдайды, жұмсақ іске қосу мен жұмсақ тоқтатуды біріктіреді және дәл күшейту реттелетін шығысты қамтамасыз етеді.

TEA19162T коммутациялық ысыраптарды азайту үшін алқаптық коммутацияны немесе нөлдік кернеуді ауыстырып қосуды қабылдайды, коммутациялық шығындарды азайту үшін жиілікті шектеуді қолдайды және қуатты тұтынуды азайту үшін жарылыс режимін қолдайды. SO8 қаптамасында.

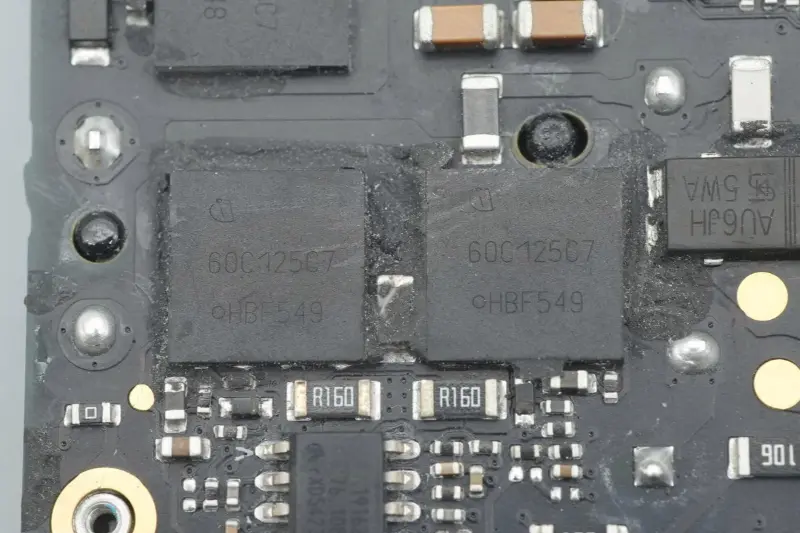

PFC ауыстырып-қосқыш түтігі Infineon компаниясынан, 60C125C7 деп белгіленген, VSON‑4 қаптамасында.

PFC күшейткіш индукторының жақыннан көрінісі.

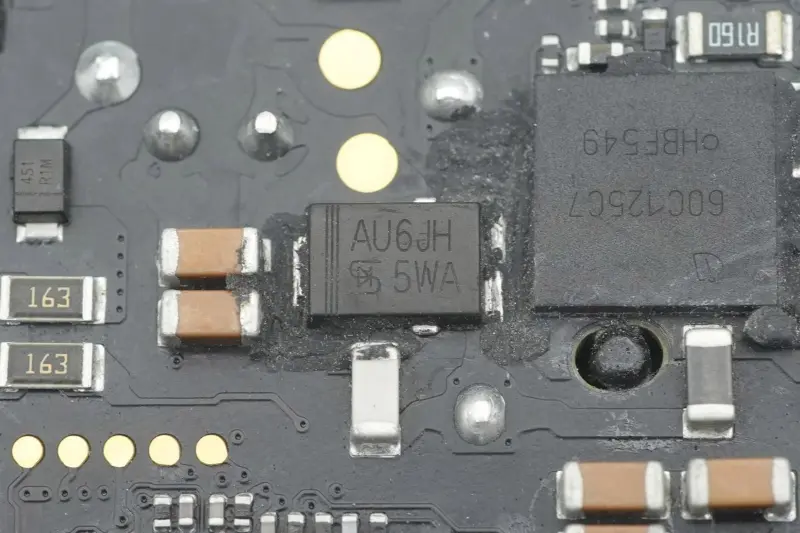

PFC түзеткіш диоды Taiwan Semiconductor, TUAU6JH үлгісі, 600В 6А сипаттамасы бар жылдам қалпына келтіру диоды, TO‑277A пакетіне оралған.

Жоғары вольтты сүзгі электролиттік конденсатор Rubycon компаниясынан, спецификациясы 450 В 82 мкФ.

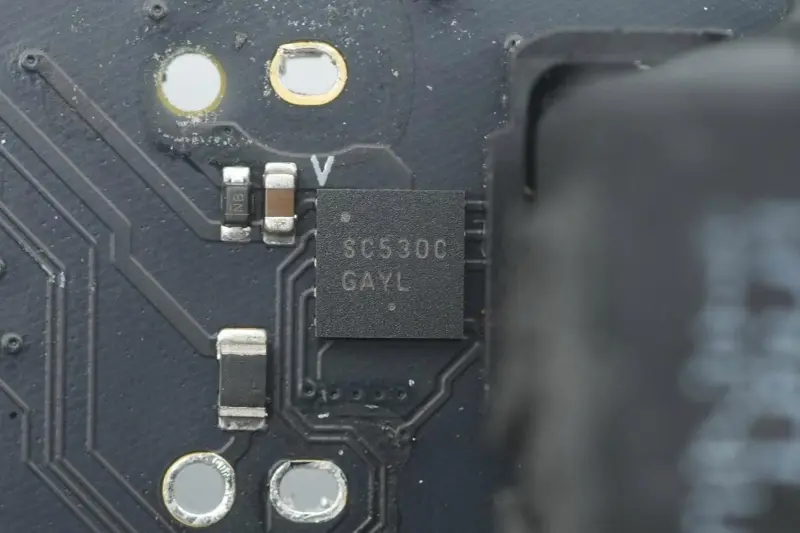

Infineon және STMicroelectronics ауыстырып-қосқыш түтіктеріне арналған драйвер SC530C деп белгіленген ON Semiconductor қолданбасының пайдаланушы үлгісі болып табылады.

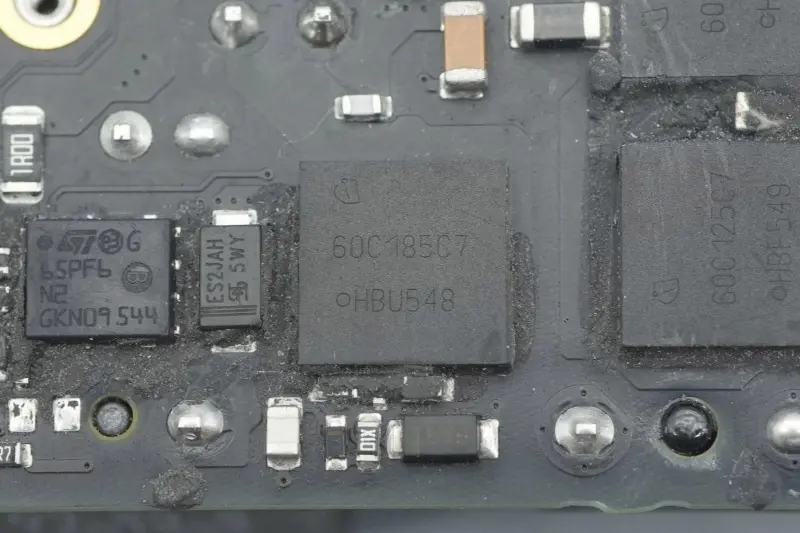

Infineon ұсынған 60C185C7 деп белгіленген реттелетін MOS түтігі, VSON‑4 пакетінде оралған Apple компаниясына арналған пайдаланушы үлгісі.

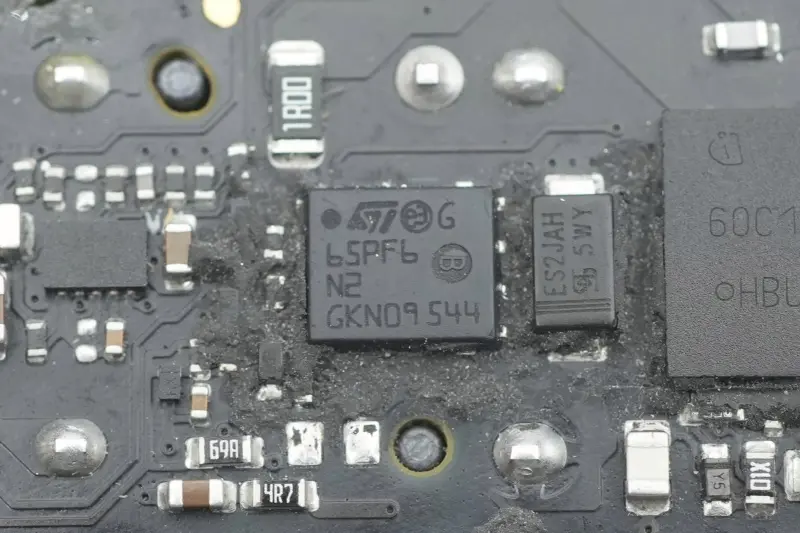

Басқа MOS түтігі STMicroelectronics компаниясынан, 65PF6N2 белгісімен PowerFLAT 5x6 HV қаптамасына оралған.

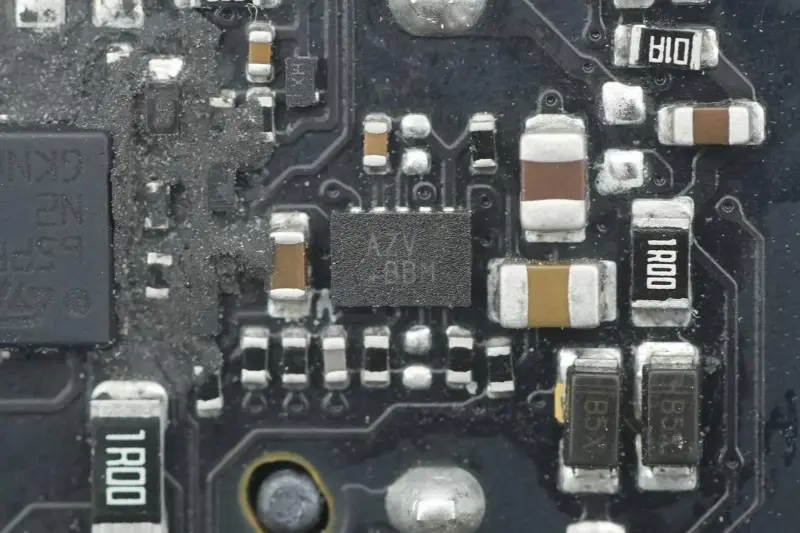

AZV деп белгіленген чип.

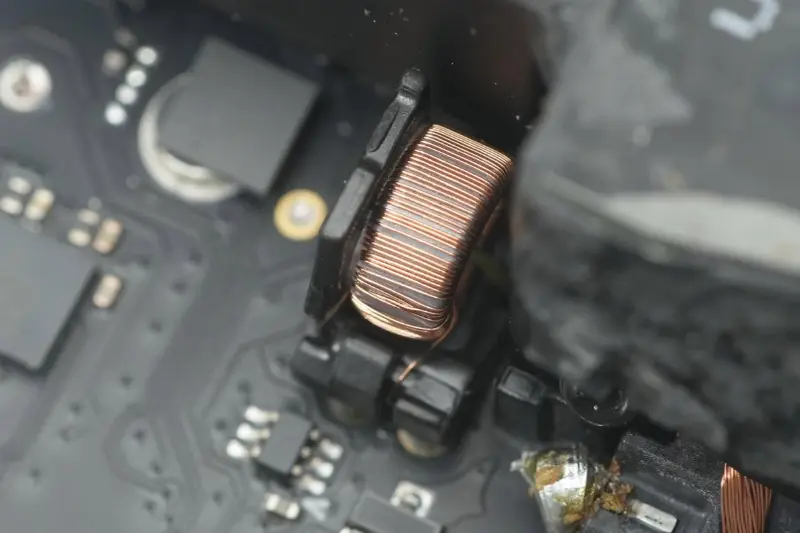

Төмендету сатысының кіріс тоғын анықтауға арналған ток трансформаторы.

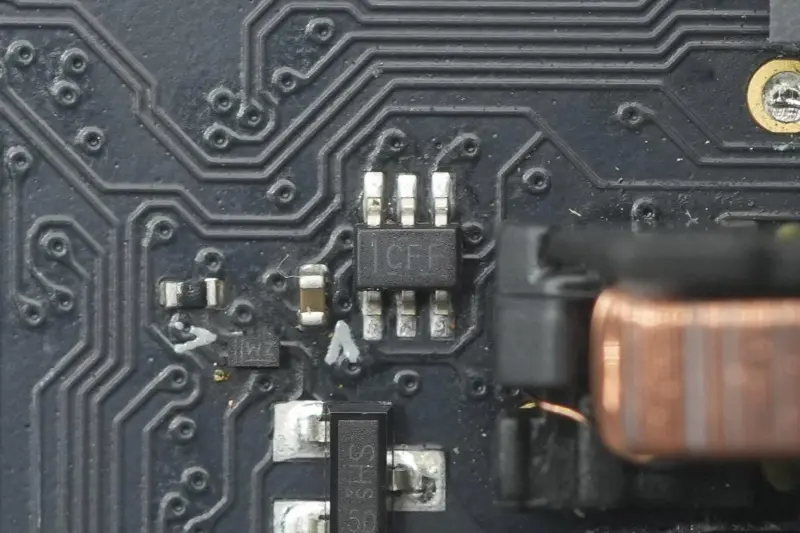

Schmitt триггер кірісі бар қос арналы 1,65–5,5 В инвертор Texas Instruments компаниясынан, CFF белгісі бар, SN74LVC2G14 үлгісі, SC70 қаптамасында.

Төмендеткіш индуктордың жақыннан көрінісі.

Үшінші пленкалы сүзгі конденсаторының спецификациясы 1μF 450V.

Негізгі басқару чипінің қуат көзінің конденсаторы да Rubycon компаниясынан, спецификациясы 35 В 47 мкФ.

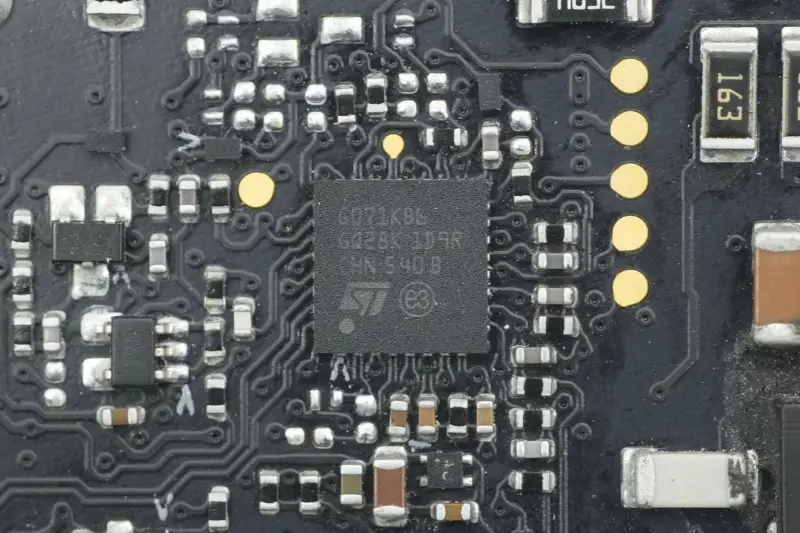

STMicroelectronics STM32G071KB M0 негізгі MCU, кірістірілген 128K Flash, 36K RAM, негізгі жиілігі 64МГц, UFQFPN32 пакетінде жинақталған, қуат көзін бастапқы жетекті басқару үшін пайдаланылады.

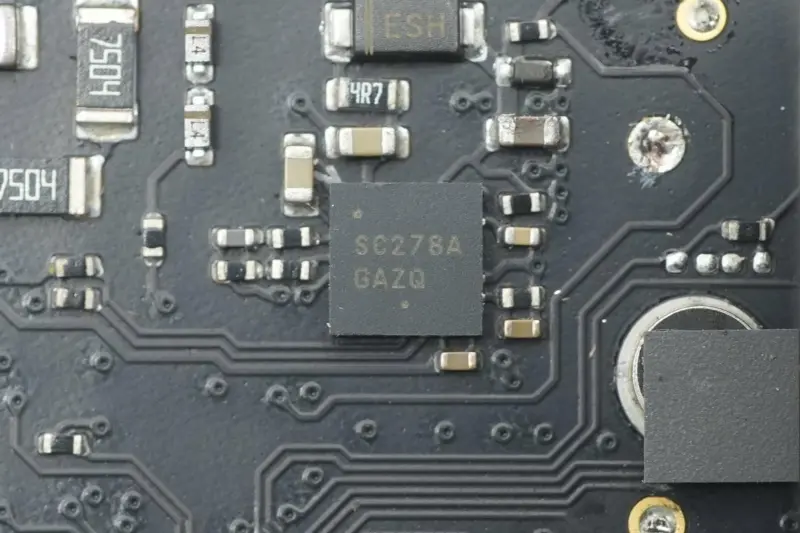

LLC қосқышының екі түтігінің драйвері DFN‑10 қаптамасында оралған SC278A деп белгіленген ON Semiconductor қолданбасының пайдаланушы үлгісі.

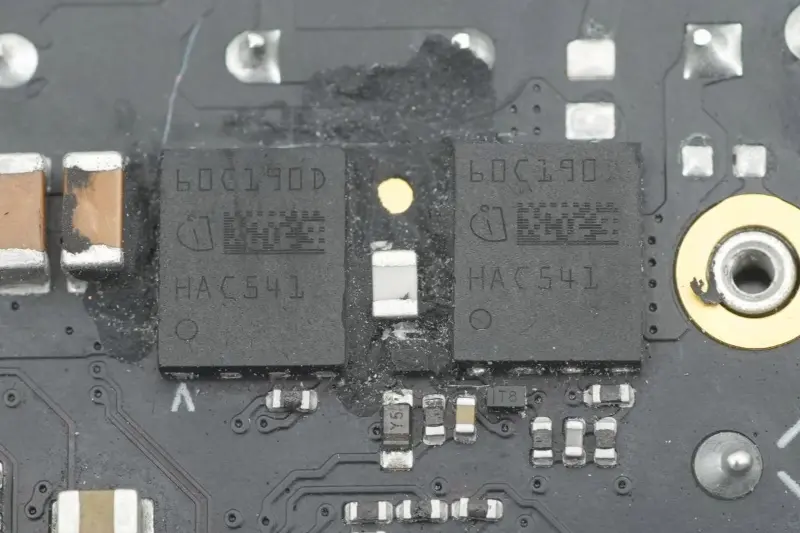

LLC қосқышының екі түтігі Infineon компаниясынан, 60C190D деп белгіленген, TSON‑8‑6 буып-түйген Apple үшін реттелетін үлгілер.

Екі резонанстық конденсатор VISHAY компаниясынан.

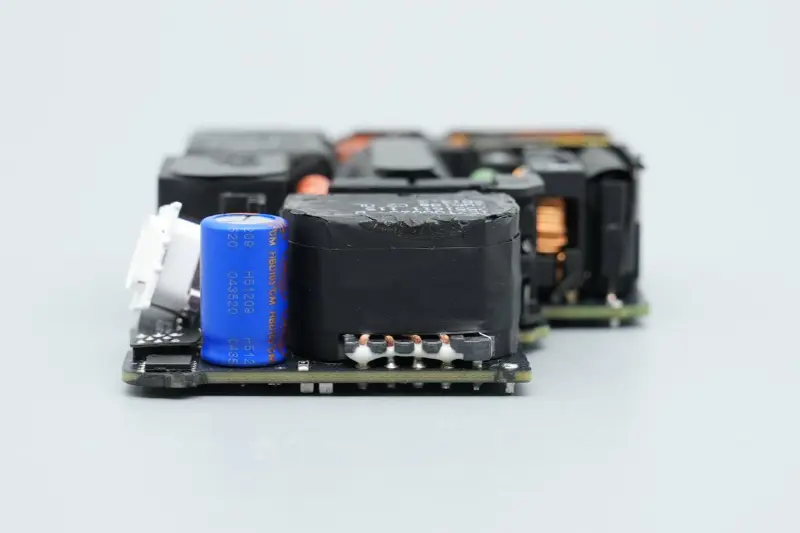

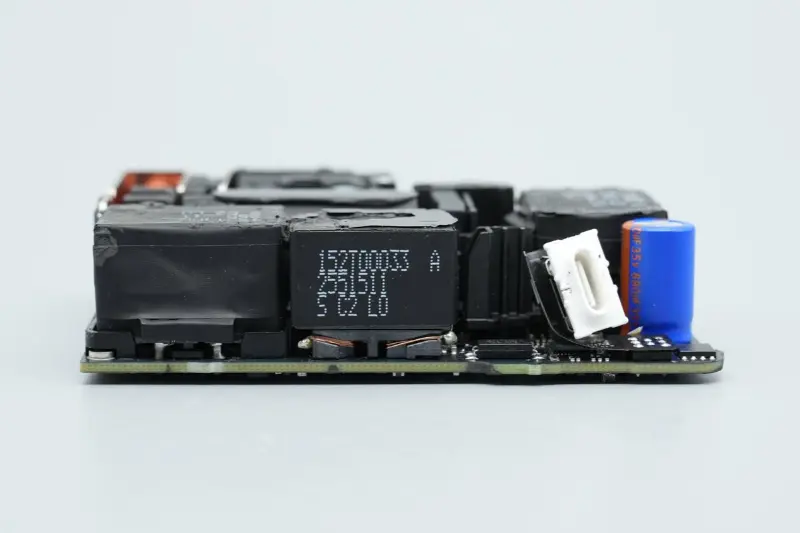

Шығу ұшының бір жағында трансформатор, оптопар, шығыс сүзгі конденсаторы, протокол микросхемасы және VBUS коммутатор түтігі орнатылған.

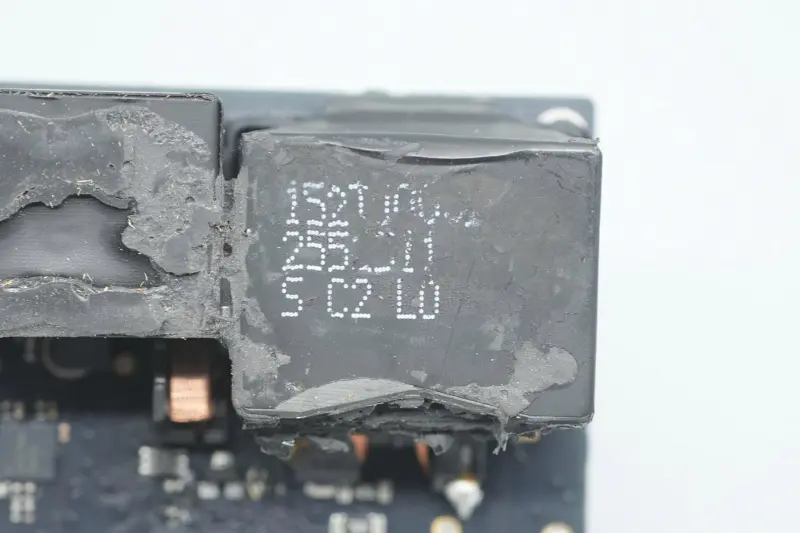

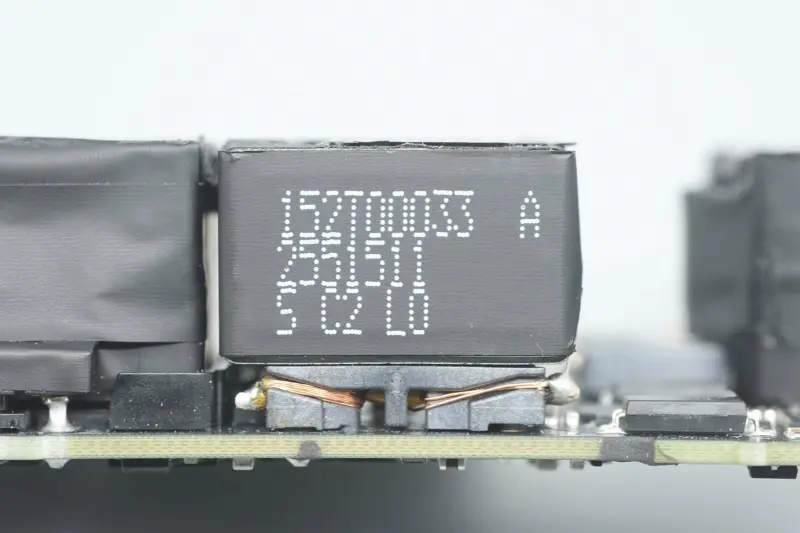

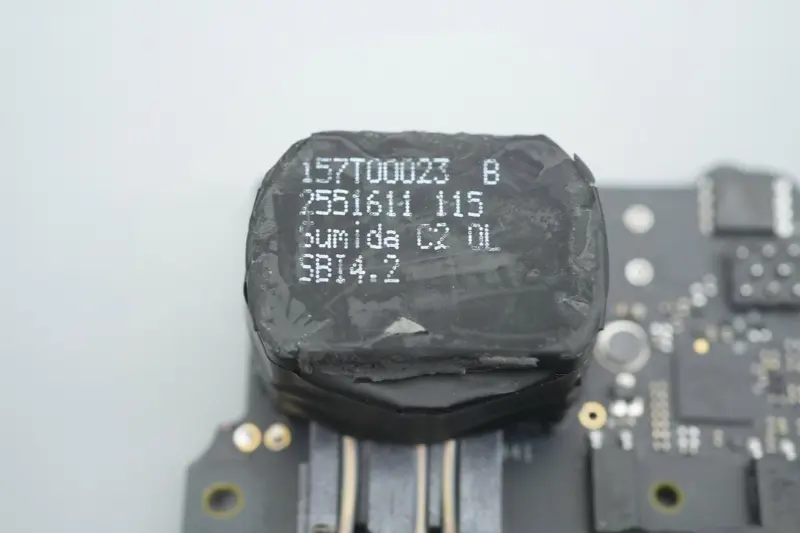

Трансформаторды «Сумида» компаниясы жеткізеді.

Кедергіге қарсы екі қара Y конденсаторы қолданылады.

Кері байланыс шығыс кернеуі мен тізбекті қорғау үшін қолданылатын екі опто-параметрдің жақыннан.

Үшінші Y конденсаторының жақыннан.

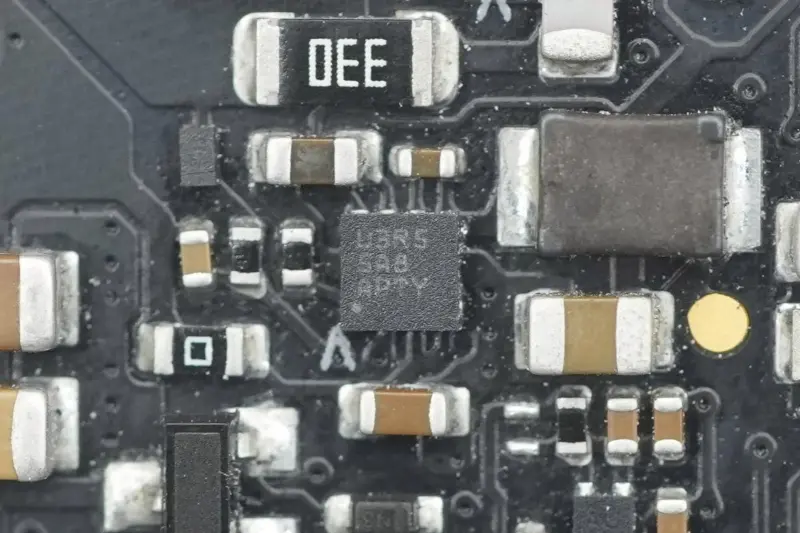

Синхронды түзету контроллерін қуаттандыруға арналған төмендеткіш түрлендіргіш.

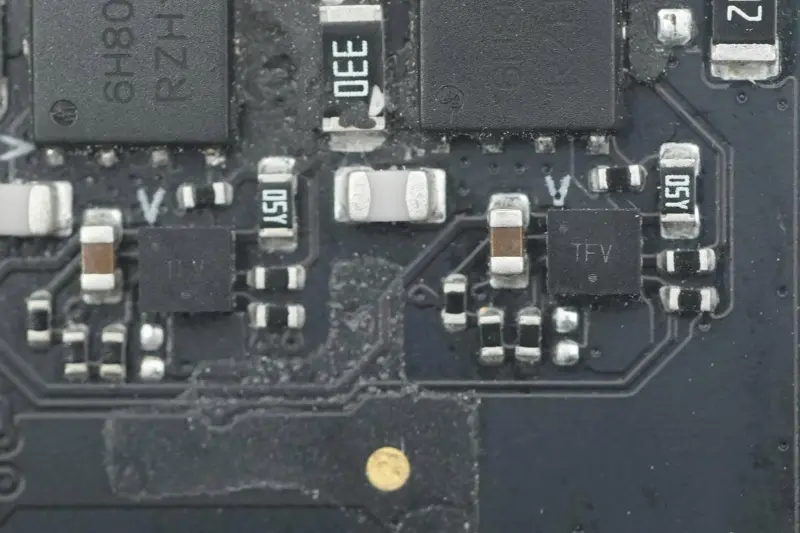

Екі теңшелетін синхронды түзету контроллері ON Semiconductor компаниясынан, TFV деп белгіленген, WDFN8 пакетінде.

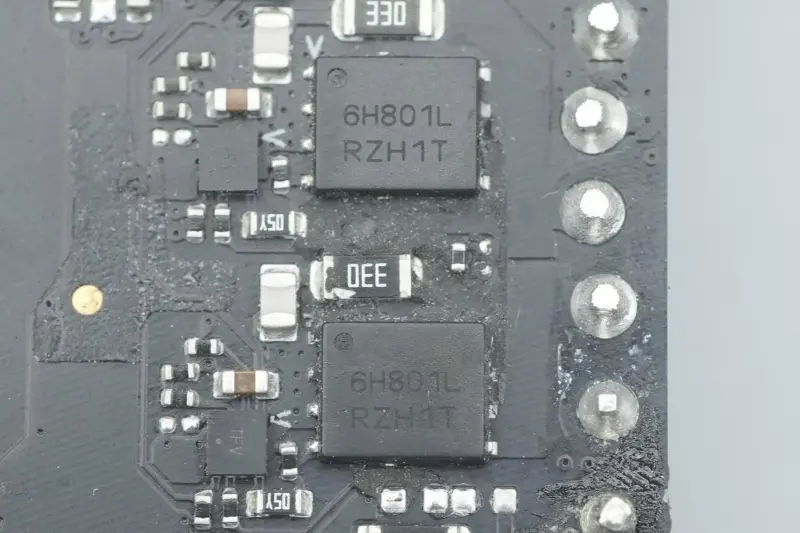

Синхронды түзеткіш түтік ON Semiconductor үлгісінен, NTMFS6H801NL үлгісінен, NMOS түтігінен, кернеуі 80 В төзімді, кедергісі 2,7 мОм, DFN5 қаптамасында.

Шығыс сүзгі конденсаторы Лелоннан.

Конденсатордың сипаттамасы 35В 680μF.

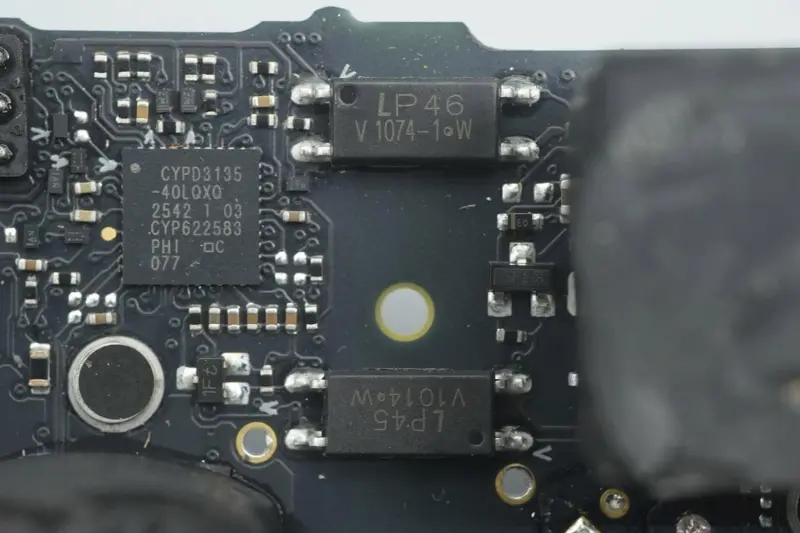

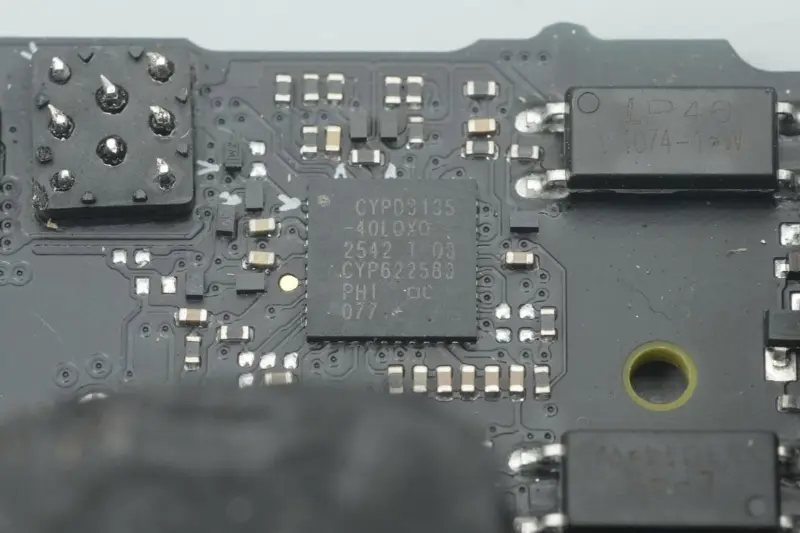

Протокол чипі Infineon CYPD3135, индустриядағы бірінші USB PD3.1 жылдам зарядтау протоколының чипін қабылдайды, оны Apple Infineon-ға теңшейді.

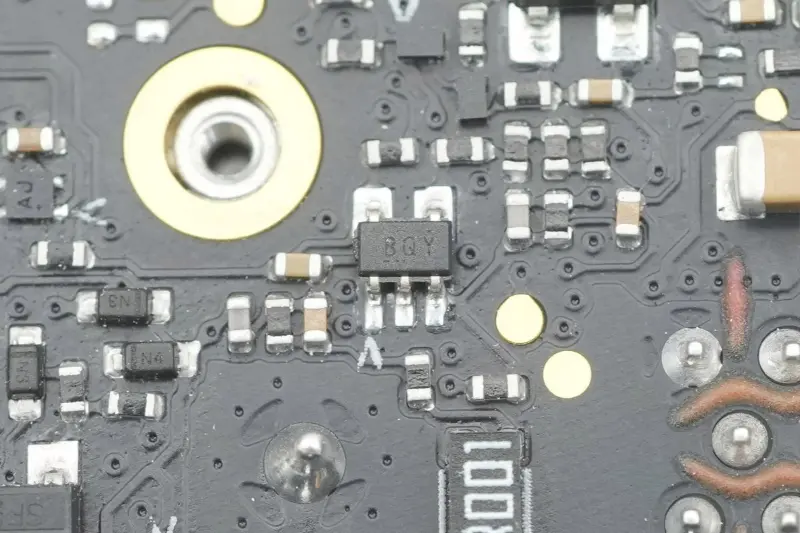

Шығу тогын анықтауға арналған күшейткіш.

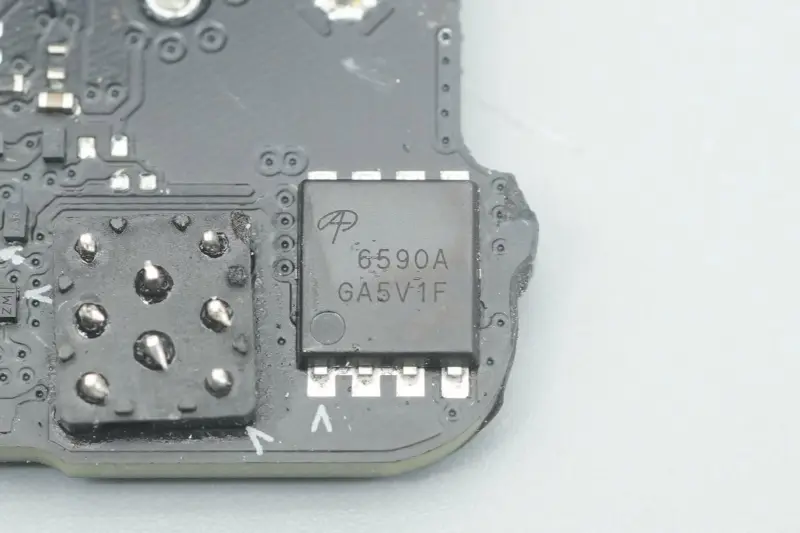

VBUS қосқышының шығыс түтігі AOS, AON6590A үлгісі, NMOS түтігі, 40В кернеуге төтеп беру, 0,99 мΩ кедергісі, DFN5*6 қаптамасына оралған.

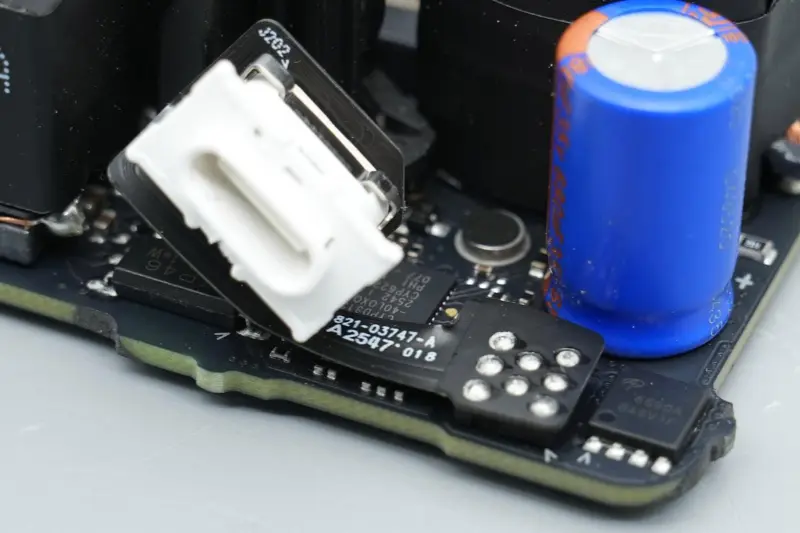

USB‑C портының ұясы икемді схема арқылы негізгі ПХД-ге қосылған.

USB-C портының ұяшығының жақын көрінісі.

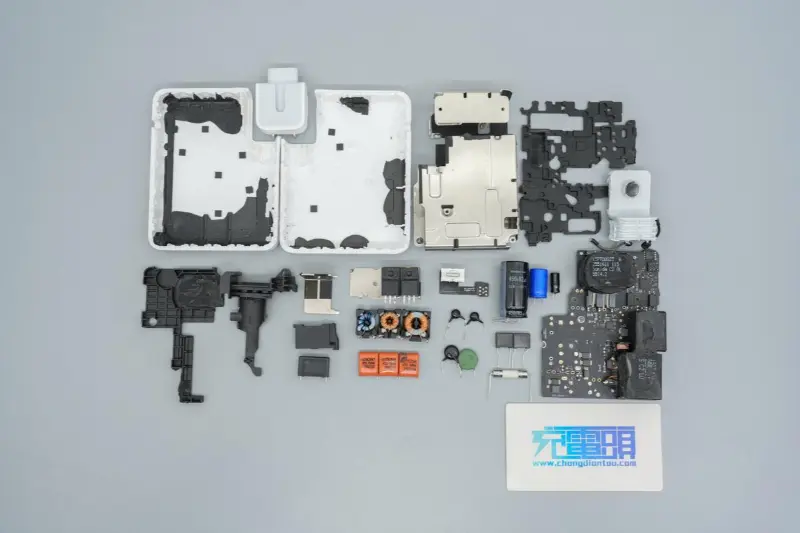

Түйіндеме

Apple компаниясының жаңа 140 Вт жылдам зарядтау құрылғысы A3607 Apple компаниясының тұрақты минималистік дизайн тілін жалғастырады және оның жалпы көрінісі мен өлшемі алдыңғы буын A2452-ге өте сәйкес келеді. Дегенмен, кейбір егжей-тегжейлі айырмашылықтар бар: алынбалы пин модулінің ұясына қосалқы бекітуге арналған металл қыстырғыш қосылады.

Өнімділік тұрғысынан Apple компаниясының жаңа буын құрылғылары үшін флагмандық қуат көзі ретінде қызмет ете отырып, ол құрылғыларды 140 Вт PD3.1 жылдам зарядтауды қамтамасыз ететін бұрынғы ескі үлгілермен де өте үйлесімді.

Зарядтағыш әлі де PFC + LLC + синхронды төмендетудің жоғары тиімді архитектурасын қолданады, оның жалпы орналасуы ықшам және қатты жылуды тарату дизайны бар. Негізгі құрамдас бөліктерге келетін болсақ, контроллерлер әлі де NXP, STMicroelectronics, ON Semiconductor және Infineon-дан бірдей бөлшек нөмірінің чиптері болғандықтан, қуат құрылғылары Infineon-ның тапсырыстық өнімдері ретінде дерлік біріктірілген, бұл жалпы шешімді интенсивті және теңшелген етеді және энергия тиімділігі көрсеткіштері одан әрі жақсарады деп күтілуде.
