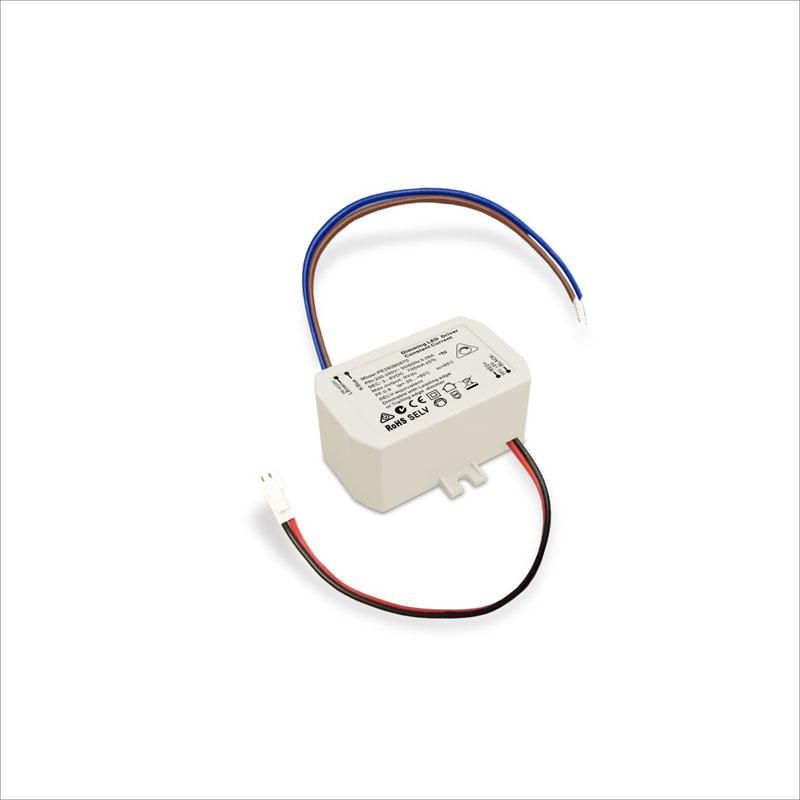

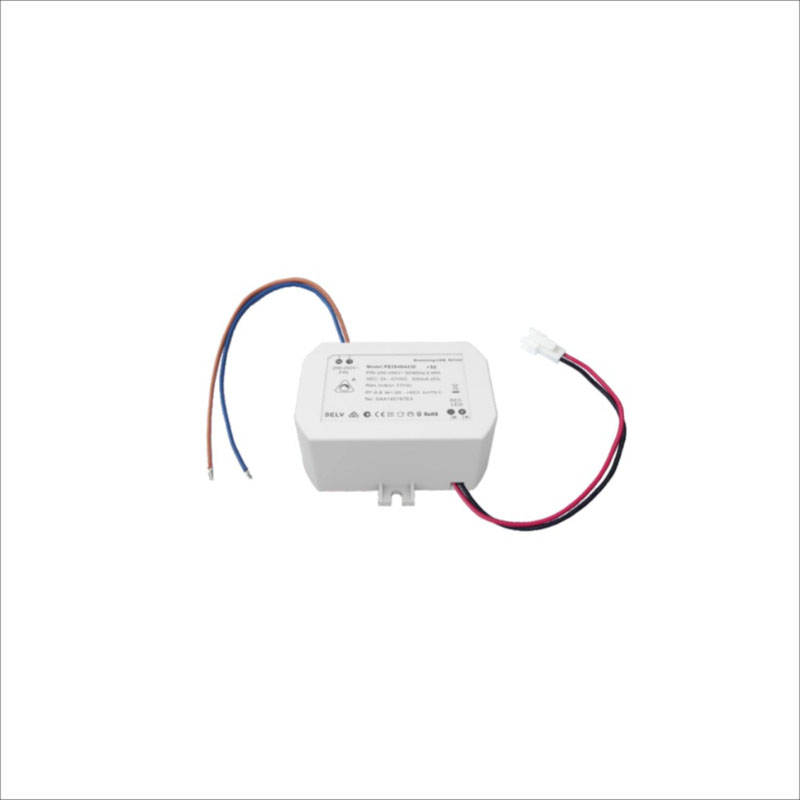

Бәсекеге қабілетті бағамен тамаша сапаны ұсынатын шағын өлшемді 8 Вт тұрақты ток триакының күңгірттенетін жарықдиодты драйверін қытайлық өндірушілердің бірі - STARWELL. Хабарласуға қымсынбаңыз.
Тұрақты токпен триак күңгірттеу екі бағытты жартылай өткізгіш қосқыштарды пайдалану арқылы жарықтандыру жарықтығын дәл басқаруға мүмкіндік береді. Ол әдетте жарықтандыру қолданбаларында икемділік пен әмбебаптықты қамтамасыз ететін реттелетін жарық деңгейіне қол жеткізу үшін тұрақты ток LED драйверлерімен бірге қолданылады.
PE280 - бұл жоғары қуат коэффициенті, жоғары тиімділік, жоғары дәлдік, тиімді тұрақты төмен жоғалту қосқышын басқару чипін пайдалану және жоғары өнімділік құрамдастары оны төмен шу, энергияны үнемдеу, қоршаған ортаны қорғау, ұзақ өмір сүру және басқа сипаттамалар.
Жүргізуші 55℃ жоғары температураға төтеп бере алатын силикагельді жылу өткізгіштік технологиясын қолданады.
Шағын өлшемді 8 Вт тұрақты ток триакының күңгірттенетін жарықдиодты драйверінің мүмкіндіктері:
. Тұрақты ток дизайны
. Кіріс кернеуі AC200-250V
. Жарықдиодты фазалық кесілген күңгірттеу драйвері, күңгірттеу диапазоны 2-100%
. RPC MOSFET күңгірттендіргіші және FPC TRAIC диммері үшін қолайлы
. Белсенді PFC
. Қорғаныс: қысқа тұйықталу/артық кернеу/ток
. Силикагель жылу өткізгіштік технологиясы
. Табиғи салқын жел
. Ультра шағын көлем
. Жарықдиодты үйді жарықтандыру және коммерциялық жарықтандыру үшін қолайлы
. Үнемді және ыңғайлы орнату
. Әлемдік жарықтандыру жабдығының қауіпсіздік стандарттарына сәйкес келеді
. II қорғаныс класы
. Үш жылдық кепілдік
. CE SAA C-TICK сертификаты
. Өлшемі: 50*29.3*20.8мм
Шағын өлшемді 8 Вт тұрақты ток триак күңгірттелетін жарықдиодты драйвер үлгілерінің тізімі:
Сериялар |
Үлгі | Енгізу | Қуат | ҚҚ | Шығыс кернеуі | Шығыс тогы |
PE280 3-8,4 Вт |
PE280B0670 | PE280B: Айнымалы ток 200В-250В |
4,2 Вт | 0,88-0,91PF | 2,5-6 В | 700мА |
PE280B4220 | 8,4 Вт | 25-42 В | 200мА | |||
PE280B2435 | 8,4 Вт | 12-24 В | 350мА | |||
PE280B1270 | 8,4 Вт | 6-12 В | 700мА |
Шағын өлшемді 8 Вт тұрақты ток триакының күңгірттенетін жарықдиодты драйвері Қолданылуы:
Триак күңгірттенетін жарықдиодты драйвер әдетте әртүрлі жарықтандыру құрылғылары мен көріністерінде қолданылады.
1. Тұрғын үйлерді жарықтандыру
2. Коммерциялық жарықтандыру
3. Қонақжайлық және ойын-сауықты жарықтандыру
4. Архитектуралық жарықтандыру
5. Сыртқы жарықтандыру
6. Көркем галереялар мен мұражайларды жарықтандыру.
Шағын өлшемді 8 Вт Тұрақты ток триакының күңгірттенетін жарықдиодты драйверінің сипаттамасы:
Үлгі | PE280B2435 | PE280B4220 | PE280B0670 | PE280B1270 | PE280B2430 | |
ШЫҒЫС | Шығыс кернеуі | 12-24Vdc | 25-42Vdc | 2.5-6Vdc | 6-12Vdc | 12-24Vdc |
Максималды шығыс кернеуі | 24Vdc | 42Vdc | 6Vdc | 12Vdc | 24Vdc | |
Жүктемесіз шығыс кернеуі | 27Vdc | 43Vdc | 8Vdc | 15Vdc | 27Vdc | |
Шығыс тогы | 350мА | 200мА | 700мА | 700мА | 300мА | |
Шығу қуаты | 4,2W~8,4W | 5W~8,4W | 1,75W~4,2W | 4,2W~8,4W | 3,6W~7,2W | |
Строб деңгейі | Төменгі жыпылықтау (8%) | |||||
Күңгірттеу диапазоны | 2~100%, | |||||
PWM күңгірттеу жиілігі | ||||||
Ағымдағы дәлдік | ±5% | |||||
Толқын және шу | =500мв p-p | |||||
INPUT | Күңгірттеу интерфейсі | Триак Жетекші жиек/Траллинг жиегі | ||||
Кіріс кернеу диапазоны | 200-250Вак | |||||
Жиілік | 50/60 Гц | |||||
Кіріс ток | <0,08А | <0,08А | <0,08А | <0,08А | <0,08А | |
Қуат факторы | PF>0,9 (толық жүктеме кезінде) | PF>0,9 (толық жүктеме кезінде) | PF>0,88 (толық жүктеме кезінде) | PF>0,88 (толық жүктеме кезінде) | PF>0,88 (толық жүктеме кезінде) | |
THD | 230Vac@THD <20% (толық жүктемеде) | |||||
Тиімділік | 77% | 79% | 77% | 77% | 77% | |
Шұғыл ток (тип.) | Суық бастау0,8А | Суық бастау0,8А | Суық бастау1,54А | Суық бастау0,8А | Суық бастау0,8А | |
Толқынға қарсы | L-N: 1,5кВ | |||||
Ағып кету тогы | <0,25мА/230Вак | |||||
ҚОРШАҒАН ОРТА | Жұмыс температурасы | ta: 55 °C tc: 85 °C | ||||
Жұмыс ылғалдылығы | 20 ~ 95% RH, конденсацияланбайды | |||||
Сақтау температурасы, ылғалдылық | -40~80°C, 10~95%RH | |||||
Темп. Коэффициент |
±0,03%/°C(0-50)°C | |||||
Діріл | 10~500Гц, 2G 12мин./1цикл, кезең 72мин. әрқайсысы X, Y, Z осьтері бойынша. | |||||
ҚОРҒАУ | Шамадан тыс қызудан қорғау | ПХД температурасы ≥110°C, , автоматты түрде қалпына келсе, шығыс тогын интеллектуалды реттеу немесе өшіру. | ||||
Артық жүктемеден қорғау | Номиналды қуат≥102% болғанда шығысты өшіріңіз, автоматты түрде қалпына келеді. | |||||
Қысқа тұйықталудан қорғау | Қысқа тұйықталу орын алса, автоматты түрде өшеді, автоматты түрде қалпына келеді. | |||||
Жүктемеден қорғау | Жүктеме болмаса, шығысты өшіріңіз, жүктеме қалыпты жағдайға оралғанда автоматты түрде қалпына келеді. | |||||
ҚАУІПСІЗДІК ЖӘНЕ EMC | Төзімді кернеу | I/P-O/P: 3750Vac | ||||
Оқшаулануға қарсылық | I/P-O/P: 100MΩ/500VDC/25°C/70% RH | |||||
Қауіпсіздік стандарттары | IEC/EN61347-1, IEC/EN61347-2-13 | |||||
EMC эмиссиясы | EN55015, EN61000-3-2 C класы, IEC61000-3-3 | |||||
EMC иммунитеті | EN61000-4-2,3,4,5,6,8,11, EN61547 | |||||
Strobe сынақ стандарты | IEEE 1789 | |||||
БАСҚАЛАР | Өлшем | 47,4×29,3×20,8/50 мм(Ұ×Е×Ж/Д) | ||||
Қаптама | PE қап | |||||
Салмағы (Г.В.) | 42г±5г |
