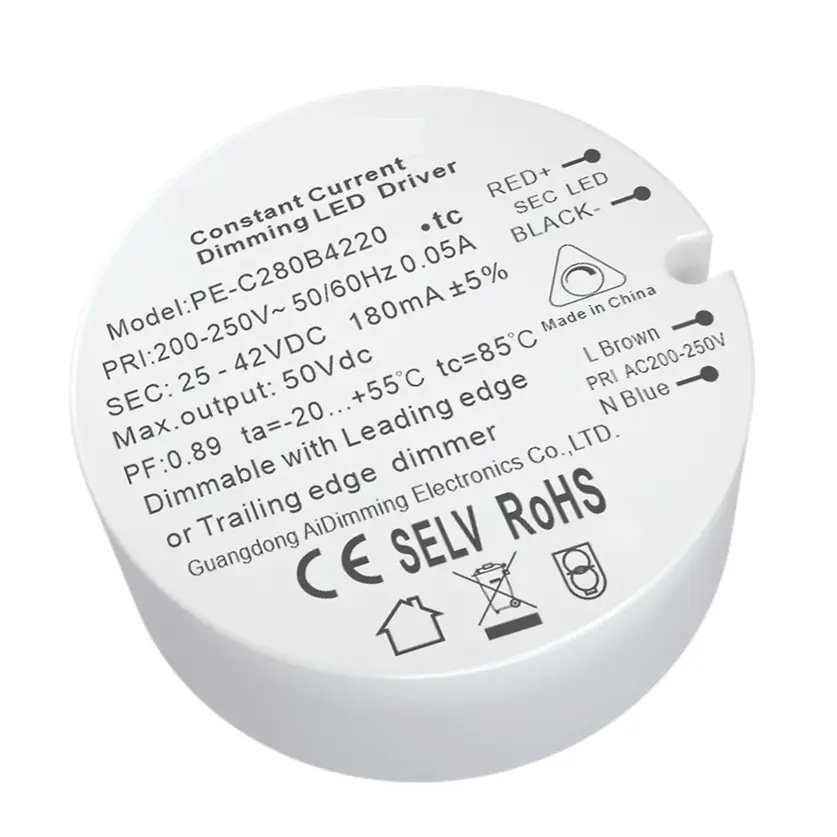

8,4 Вт Тұрақты ток триак күңгірттелетін жарық диодты драйвер

PE-C280 - жоғары қуат коэффициенті, жоғары тиімділік, жоғары дәлдік, тиімді тұрақты төмен жоғалтуды басқару чипін пайдалану және жоғары өнімділік құрамдастары Қытай өндірушісі Starwell әзірлеген 8,4 Вт тұрақты ток триакты күңгірттендіргіш жарықдиодты драйверлердің бірі болып табылады. Оны шуылсыз, ұзақ қызмет ету мерзімі және басқа сипаттамалары бар жүргізуші жасайды.

Сұрау жіберу

Кәсіби өндіруші ретінде Starwell сізге RPC MOSFET күңгірттендіргішіне және FPC TRAIC күңгірттендіргішіне жарамды 8,4 Вт тұрақты ток триакының күңгірттенетін жарық диодты драйверін ұсынғысы келеді.

Техникалық сипаттама

Үлгі		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
ШЫҒЫС	Шығу кернеуі	12-24Vdc	25-42Vdc	2.5-6Vdc	6-12Vdc	12-24Vdc
	Максималды шығыс кернеуі	24Vdc	42Vdc	6Vdc	12Vdc	24Vdc
	Жүктемесіз шығыс кернеуі	27Vdc	43Vdc	8Vdc	15Vdc	27Vdc
	Шығыс тогы	350мА	200мА	700мА	700мА	300мА
	Шығу қуаты	4,2W~8,4W	5W~8,4W	1,75W~4,2W	4,2W~8,4W	3,6W~7,2W
	Строб деңгейі	Төменгі жыпылықтау (8%)
	Күңгірттеу диапазоны	2~100%,
	PWM күңгірттеу жиілігі
	Ағымдағы дәлдік	±5%
	Толқын және шу	=500мв p-p
INPUT	Күңгірттеу интерфейсі	Триак Алдыңғы шеті/Траллинг жиегі
	Кіріс кернеу диапазоны	200-250Вак
	Жиілік	50/60 Гц
	Кіріс ток	<0,08А	<0,08А	<0,08А	<0,08А	<0,08А
	Қуат факторы	PF>0,9 (толық жүктемеде)	PF>0,9 (толық жүктеме кезінде)	PF>0,88(толық жүктемеде)	PF>0,88 (толық жүктеме кезінде)	PF>0,88 (толық жүктеме кезінде)
	THD	230Vac@THD <20% (толық жүктемеде)
	Тиімділік (тип.)	77%	79%	77%	77%	77%
	Шұғыл ток (тип.)	Суық бастау0,8А	Суық бастау0,8А	Суық бастау1,54А	Суық бастау0,8А	Суық бастау0,8А
	Толқынға қарсы	L-N: 1,5кВ
	Ағып кету тогы	<0,25мА/230Вак
ҚОРШАҒАН ОРТА	Жұмыс температурасы	tc: 55°C tc: 85°C
	Жұмыс ылғалдылығы	20 ~ 95% RH, конденсацияланбайды
	Сақтау температурасы, ылғалдылық	-40 ~ 80°C, 10~95% RH
	Темп. Коэффицент	±0,03%/°C(0-50)°C
	Діріл	10~500Гц, 2G 12мин./1цикл, кезең 72мин. әрқайсысы X, Y, Z осьтері бойынша.
ҚОРҒАУ	Шамадан тыс қызудан қорғау	ПХД температурасы ≥110°C, , автоматты түрде қалпына келсе, шығыс тогын интеллектуалды реттеу немесе өшіру.
	Артық жүктемеден қорғау	Номиналды қуат≥102% болғанда шығысты өшіріңіз, автоматты түрде қалпына келеді.
	Қысқа тұйықталудан қорғау	Қысқа тұйықталу орын алса, автоматты түрде өшеді, автоматты түрде қалпына келеді.
	Жүктемеден қорғау	Жүктеме болмаса, шығысты өшіріңіз, жүктеме қалыпты жағдайға оралғанда автоматты түрде қалпына келеді.
ҚАУІПСІЗДІК ЖӘНЕ EMC	Төзімді кернеу	I/P-O/P: 3750Vac
	Оқшаулануға қарсылық	I/P-O/P: 100MΩ/500VDC/25°C/70% RH
	Қауіпсіздік стандарттары	IEC/EN61347-1, IEC/EN61347-2-13
	EMC эмиссиясы	EN55015, EN61000-3-2 C класы, IEC61000-3-3
	EMC иммунитеті	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe сынақ стандарты	IEEE 1789
БАСҚАЛАР	Өлшем	43,2×0,5 мм(D×H)
	Қаптама	Сөмкеде
	Салмағы (Г.В.)	42г±5г

Шот-фактуралар:

● Жарық диодты фазалық кесілген күңгірттеу драйвері, күңгірттеу диапазоны 2-100%

● RPC MOSFET күңгірттендіргіші және FPC TRAIC диммері үшін қолайлы

● Белсенді PFC

● Қорғаулар: қысқа тұйықталу/артық кернеу/ток

● Силикагель жылу өткізгіштік технологиясы, табиғи суық жел

● Өте шағын көлем

● Жарықдиодты үйді жарықтандыру және коммерциялық жарықтандыру үшін қолайлы

● Қауіпсіз жүктемеден қорғау құрылғысы

● Үнемді және ыңғайлы орнату

● жарықтандыру жабдықтарының әлемдік қауіпсіздік стандарттарына сәйкес

● II қорғаныс класы

● Үш жылдық кепілдік

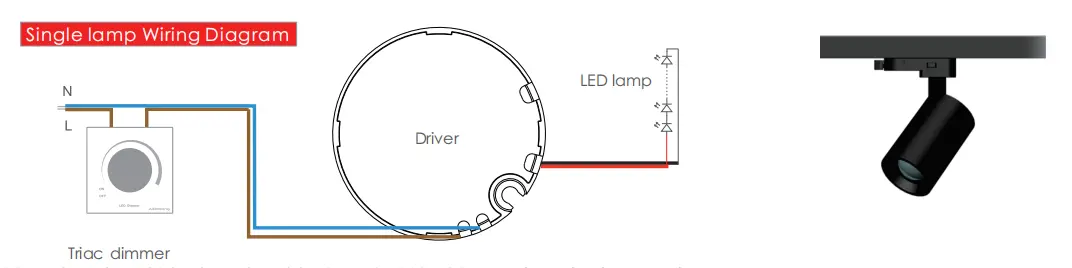

Сымдар схемасы:

Сымдар:

Шығу сымы: 20AWG қызыл және қара ПВХ кабель, ұзындығы 200-230мм, сымды аршу талабы: 5-7мм

Кіріс сымы: 20AW Қоңыр көк VDE қос оқшауланған сым, ұзындығы 150-160мм, сымды ажырату талабы: 5-7мм

Нұсқаулықты пайдалану:

1. Кіріс пен шығыс арасындағы айырмашылыққа назар аударыңыз, дұрыс жалғаңыз, содан кейін қосыңыз

2. Алдымен тұрақты ток шығысының жүктемесін қосыңыз, тексергеннен кейін қуат көзін ашыңыз; тұрақты ток режимінде, егер қуат атопен тізбегі қосылып тұрса, қуат көзін өшіріңіз және шығыс шығарылымында сақталған электр энергиясы шыққанша жарық диодты қосуға болмайды немесе ол жарық диодты зақымдауы мүмкін;

3. Қуат көзінің бұл түрі тек жарықдиодты шамдар мен шамдарды пайдаланумен шектеледі, кіріс кернеу диапазоны AC200-250v, жылу оқшаулағыш мақта және өнімнің жылуды таратуына кедергі келтіретін басқа элементтер, бұл өнімге сипатталған шығыс кернеуі, ток диапазоны, пайдалану ортасының температурасы -20-45 градустан жоғары емес, және қоршаған орта, бұл өнім үш жыл пайдаланады тегін кепілдік.

Қалыпты жағдайлар және сәйкес емдеу әдістері:

1. Жарық диодты шам күңгірттеу драйвері бірінші рет қосылғаннан кейін жанбайды, айнымалы ток кірісін өшіріп, келесідей тексеріңіз:.

a) Тұрақты токтың нашар контактісін шығара ма, жоқ па:

b) Тұрақты ток шығысының полярлығы кері немесе жарық диодты тақта қарсы дәнекерленген;

c) Айнымалы ток кірісінің контактісі нашар ма: осы ақауларды жойғаннан кейін тексеріңіз.

2. Құрылғының жақсы байланысы бар, жарық диодты шамдары бар, бірақ жарық диодты шамдар өшеді, айнымалы ток кірісін өшіріп, тұрақты ток шығысын тексеріңіз.

a) шамадан тыс.жүктеме астында.

b) Параметрлер мен нақты параметрлер сәйкес келеді ме, жоқ па.

3. Пайдалану кезінде қандай да бір сұрақтарыңыз болса, бізбен жылдам хабарласыңыз, біз сізбен туындаған мәселелерді шешуге бар күшімізді саламыз.
