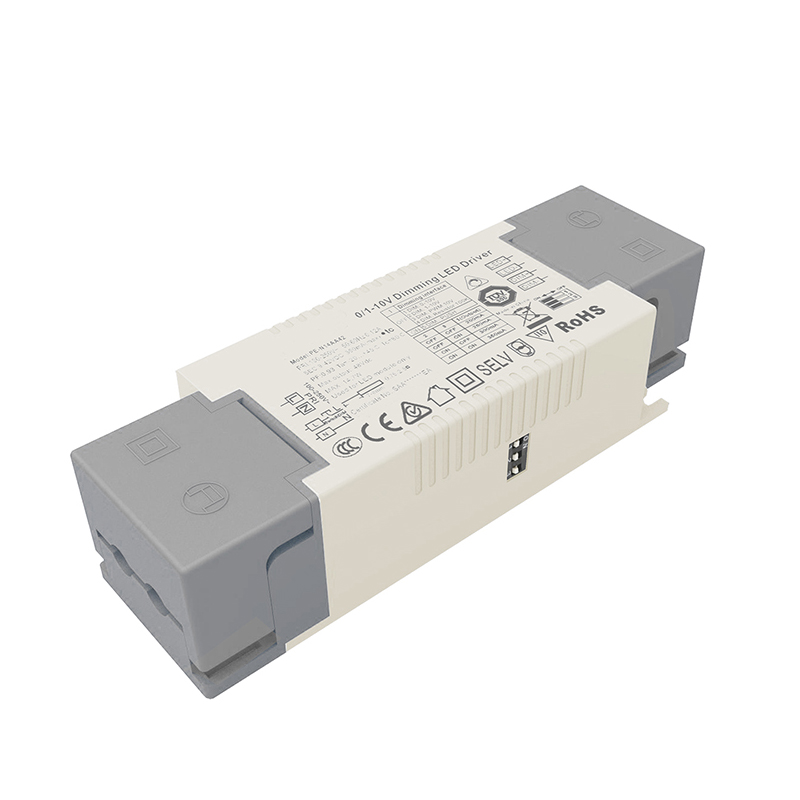

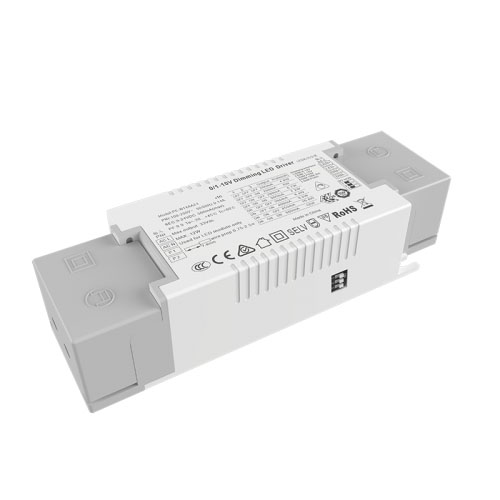

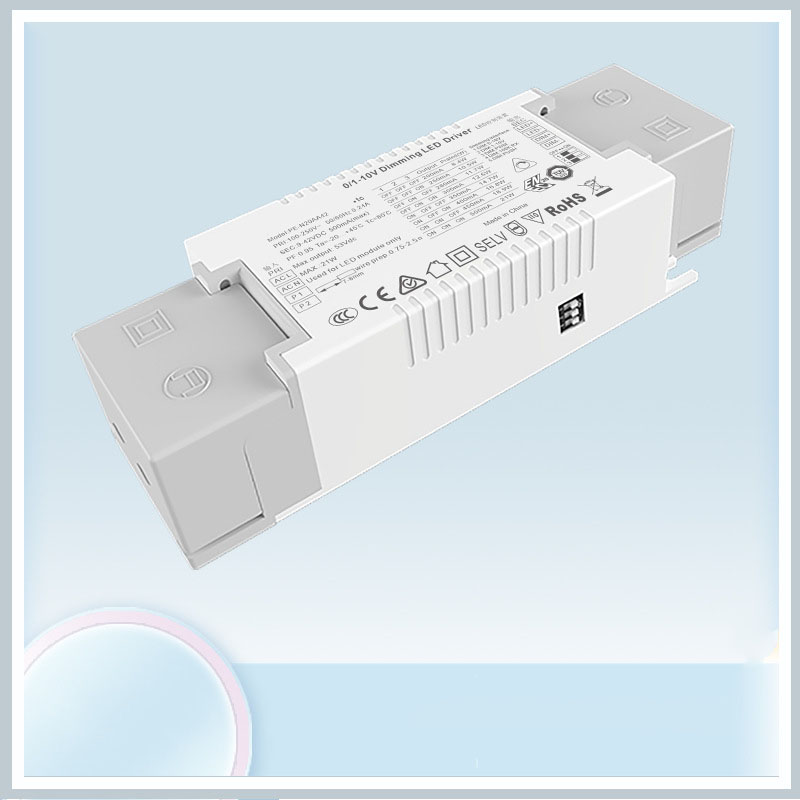

Қытай 20 Вт тұрақты ток 0-10 В күңгірттендіретін жарықдиодты драйвер жеткізушілер, өндірушілер - зауыттық баға

STARWELL - 20 Вт тұрақты ток 0-10 В күңгірттелетін жарықдиодты драйвер өндіруге маманданған көп жылдық тәжірибесі бар беделді қытай өндірушісі және жеткізушісі. Сіздермен коммерциялық байланыс орнатуға үміттенеміз.

PE-N20AA көрнекі бұрышты қабылдау жарықтығына қол жеткізу үшін күңгірттеу қисығын және аралас жиілікті басқаруды басқару үшін қолданылады. Қолданылатын шикізат - бірінші қатардағы брендтер және импорттық чиптер өте терең күңгірттеуге арналған, ол нарықтағы әртүрлі интеллектуалды күңгірттеу жүйелеріне сәйкес келеді, жарықтылықты дәл басқарады, баяу іске қосу және өте кішкентай өлшемді дизайнмен келеді.

20 Вт тұрақты ток 0-10 В күңгірттелетін жарық диодты драйвер мүмкіндіктері:

1. бірнеше сигналды күңгірттеу интерфейстерін біріктіру

2. стробоскопиялықсыз сандық басқару шығысы

3. Айнымалы ток кірісі 100-250в диапазон

4. табиғи ауаны салқындату, ылғалға төзімді, жылу өткізгіш силикон жылуды тарату процесі

5. терең күңгірттеу дизайны

6. бірнеше қорғаныс функциялары

7. қысу дизайны, ыңғайлы және жылдам

8. TUV CE SAA C-TICK ENEC сертификаты

9. 127,5*43*30мм

20 Вт тұрақты ток 0-10 В күңгірттелетін жарық диодты драйвер үлгілерінің тізімі:

0/1-10В тұрақты ток күңгірттенуі

Сериялар	Күңгірттеу	Үлгі	Енгізу	Қуат	ҚҚ	Шығу кернеуі	Шығу тогы
PE-N14AA 3-14,7 Вт	0-10 В 1-10 В PWM 10 В 100 мың Резистор БАСЫҢЫЗ	PE-N14AA24	Айнымалы ток 100-250 В	12 Вт	0,88-0,96PF THD<10%	9-24 В	200/250/280/300/350/400/450/500 мА
PE-N14AA 3-14,7 Вт	0-10 В 1-10 В PWM 10 В 100 мың Резистор БАСЫҢЫЗ	PE-N14AA42	Айнымалы ток 100-250 В	14,7 Вт	0,88-0,96PF THD<10%	9-42 В	150/180/200/250/280/300/320/350 мА
PE-N20AA 12-20 Вт	0-10 В 1-10 В PWM 10 В 100 мың Резистор PUSH	PE-N20AA24	Айнымалы ток 100-250 В	19,2 Вт	0,88-0,96PF THD<10%	9-24 В	450/500/550/600/650/700/750/800 мА
PE-N20AA 12-20 Вт	0-10 В 1-10 В PWM 10 В 100 мың Резистор PUSH	PE-N20AA42	Айнымалы ток 100-250 В	21 Вт	0,88-0,96PF THD<10%	9-42 В	200/250/280/300/350/400/450/500 мА

20 Вт тұрақты ток 0-10 В күңгірттелетін жарықдиодты драйвер Қолданылуы:

1. Жарық диодты монохромды жарық көзі

2.villa интеллектуалды жарықтандыру

3.wireless интеллектуалды жарықтандыру жүйесіне қол жеткізуге болады

4.мұражайды жарықтандыру

5. жоғары деңгейлі коммерциялық жарықтандыру

20 Вт тұрақты ток 0-10 В күңгірттелетін жарықдиодты драйвер сипаттамасы:

Үлгі		PE-N14AA42	PE-N14AA24	PE-N20AA42	PE-N20AA24
ШЫҒЫС	Шығыс кернеуі	9-42Vdc	9-24Vdc	9-42Vdc	9-24Vdc
	Максималды шығыс кернеуі	42Vdc	24Vdc	42Vdc	24Vdc
	Жүктемесіз шығыс кернеуі	53Vdc	33Vdc	53Vdc	33Vdc
	Шығыс тогы	150/180/200/250 /280/300/320/350мА	200/250/280/300 /350/400/450/500мА	200/250/280/300 /350/400/450/500мА	450/500/550/600 /650/700/750/800мА
	Шығу қуаты	2W~14,7W	2W~12W	2W~21W	4W~19,2W
	Строб деңгейі	Жыпылықтау жоқ
	Күңгірттеу диапазоны	0~100%，Жарық диодты 0,3% мүмкін.
	PWM күңгірттеу жиілігі	>3600Гц
	Ағымдағы дәлдік	±5%
	Қуатты өшіру режимі	Сигналдың максималды жарықтық шығысы жоқ
INPUT	Күңгірттеу интерфейсі	0-10V 1-10V сигнал интерфейсінің тогы <2ma / PUSH(P1 P2)
	Кіріс кернеу диапазоны	100-250Вак
	Жиілік	50/60 Гц
	Кіріс ток	<0,14A ac230v		<0,23A ac230v
	Қуат факторы	PF>0,95/230В айнымалы ток (толық жүктеме кезінде)		PF>0,96/230В ауыспалы (толық жүктеме кезінде)
	THD	230Vac@THD <10% (толық жүктемеде)
	Тиімділік (тип.)	82%		84%
	Шұғыл ток (тип.)	суық іске қосу30A@230Vac
	Толқынға қарсы	L-N: 1,5кВ
	Ағып кету тогы	<0,25мА/230Вак
ҚОРШАҒАН ОРТА	Жұмыс температурасы	ta: 45°C tc: 80 °C
	Жұмыс ылғалдылығы	20 ~ 95% RH, конденсацияланбайды
	Сақтау температурасы, ылғалдылық	-40~80°C, 10~95%RH
	Температура коэффициенті	±0,03%/°C(0-50)°C
	Діріл	10~500Гц, 2G 12мин./1цикл, кезең 72мин. әрқайсысы X, Y, Z осьтері бойынша.
ҚОРҒАУ	Шамадан тыс қызудан қорғау	ПХД температурасы ≥110°C, , автоматты түрде қалпына келсе, шығыс тогын интеллектуалды реттеу немесе өшіру.
	Артық жүктемеден қорғау	Номиналды қуат≥102% болғанда шығысты өшіріңіз, автоматты түрде қалпына келеді.
	Қысқа тұйықталудан қорғау	Қысқа тұйықталу орын алса, автоматты түрде өшеді, автоматты түрде қалпына келеді.
	Жүктемеден қорғау	шығыс Тұрақты кернеу.
ҚАУІПСІЗДІК & EMC	Төзімді кернеу	I/P-O/P: 3750Vac
	Оқшаулануға қарсылық	I/P-O/P: 100MΩ/500VDC/25°C/70% RH
	Қауіпсіздік стандарттары	IEC/EN61347-1, IEC/EN61347-2-13
	EMC эмиссиясы	EN55015, EN61000-3-2 C класы, IEC61000-3-3
	EMC иммунитеті	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe сынақ стандарты	IEEE 1789
БАСҚАЛАР	Өлшем	127,5(97)×43×30мм(L×W×H)
	Қаптама	Қорап
	Салмағы (Г.В.)	192г±10г

өлшем:

Жарық диодты ток таңдау:

0-10В күңгірттеу диаграммасы:

PUSH күңгірттеу диаграммасы:

Нұсқаулықты пайдалану:

Егер басқаша көрсетілмесе, барлық сипаттамалар мен параметрлер 230VAC кірісінде, номиналды жүктемеде және 25 ℃ Қоршаған орта температурасында өлшенеді.

Бұл өнімнің кірісте пресс желісінің қақпағы бар, өздігінен құлыпталатын қысқышы бар, оны бұрағышпен ашуға болады, содан кейін сіз айнымалы ток желісіне L қосылған кіріс терминалын және N нөлдік әкті көресіз. өнімнің жапсырмасына сәйкес, оң және теріс полюске назар аударыңыз.

1: кіріс және шығыс арасындағы айырмашылыққа назар аударыңыз, дұрыс қосыңыз, содан кейін қосыңыз

2: алдымен тұрақты ток шығысының жүктемесін қосыңыз, тексергеннен кейін драйверді ашыңыз; тұрақты ток режимінде, егер қуат ашық тізбекте қосылса, драйверді өшіріңіз және шығыста сақталған электр энергиясы босатылғанша жарық диодты қосуға болмайды, әйтпесе жарық диодты зақымдауы мүмкін;

3. Драйвердің бұл түрі тек жарықдиодты шамдарды пайдаланумен шектеледі, кіріс кернеу диапазоны AC100-250V, жылу оқшаулағыш мақта және өнімнің жылуды таратуына кедергі келтіретін басқа заттар, көрсетілген талаптарға сәйкес өнімге сәйкес келеді. шығыс кернеуі, ток диапазоны, пайдалану ортасының температурасы -20-45 градус, ал беті қоршаған орта жағдайларын жаба алмайды, бұл өнімге 5 жыл тегін кепілдік беріледі.

1. Жарық диодты шам күңгірттеу драйвері бірінші рет қосылғаннан кейін жанбайды, айнымалы ток кірісін өшіріп, келесі әрекеттерді тексеріңіз:

1) тұрақты токтың нашар контактінің шығуы немесе болмауы;

2) тұрақты ток шығысының полярлығы кері өзгерді ме, немесе жарықдиодты тақта қарсы дәнекерленген;

3) айнымалы токтың кірісі нашар байланыста ма, осы ақауларды жойғаннан кейін сынақтан өткізіңіз;

2. Құрылғы жақсы қосылымға ие, жарық диодты шамдары бар, бірақ жарық диоды жыпылықтайды, айнымалы ток кірісін өшіріп, келесі әрекеттерді тексеріңіз:

1).параметрлер мен нақты параметрлер сәйкес келеді ме, жоқ па.

2) пайдалануда сұрақтарыңыз болса, бізбен уақтылы хабарласыңыз, біз сізбен мәселелерді шешуге бар күшімізді саламыз.

0-10В және 1-10В арасындағы айырмашылық:

1. 0 / 10 В диммер максималды 10 В мәніне реттелгенде, шығыс тогы қуат шығысының 100% жетеді, ал жарықтық 100% жетеді. 0-10В диммер 0В-қа реттелгенде, ток ең аз болады және жарық өшеді; 1-10 В күңгірттеу 1 В-қа реттелгенде, ток ең аз болады

және жарық өшеді.

2. 0-10V және 1-10V күңгірттеу арасындағы айырмашылық: әр түрлі іске қосу және жабу кернеуі, 0-10В 0,7 В қосулы, (минималды жарықтық) 1-10 В 1,2 В (мин жарықтық) қосулы.

3.Digital күңгірттеу драйвері 0-10V және 1-10V күңгірттеу автоматты анықтау екі күңгірттеу режимі.

4.Бір сигнал тізбегі бір уақытта жарық пен қараңғыны басқарады.

5.Диммер (қаралау жүйесі) 0-10В және 1-10В күңгірттеу сигналдарына бөлінеді.

6. Күңгірттеу үйлесімділігі сигнал сызығының басқару қашықтығы мен басқару қоректендіру көзінің санына байланысты. Егер сан тым үлкен болса немесе сигнал сызығы тым ұзын болса, төменірек реттелмейтін және өшірілмейтін сияқты мәселелер туындайды.

Өнімнің кепілдік көлемі:

1. Қуат көзін зақымдау үшін сигналды басқару интерфейсін 15 В жоғары кернеуге қосуға болмайды

2. кіріс және шығыс қосылымдары кері болып, нәтижесінде қуат зақымдалады

3. судың түсуіне байланысты қуат көзі зақымдалған
