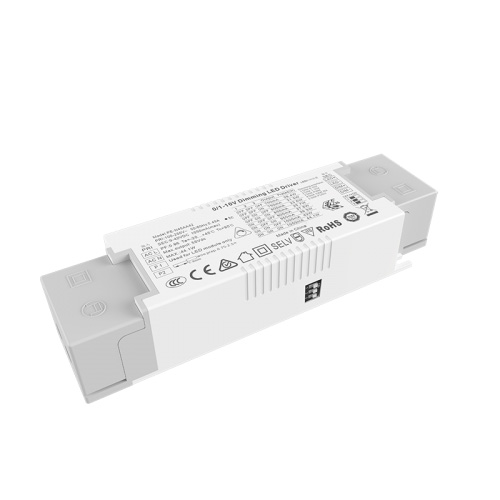

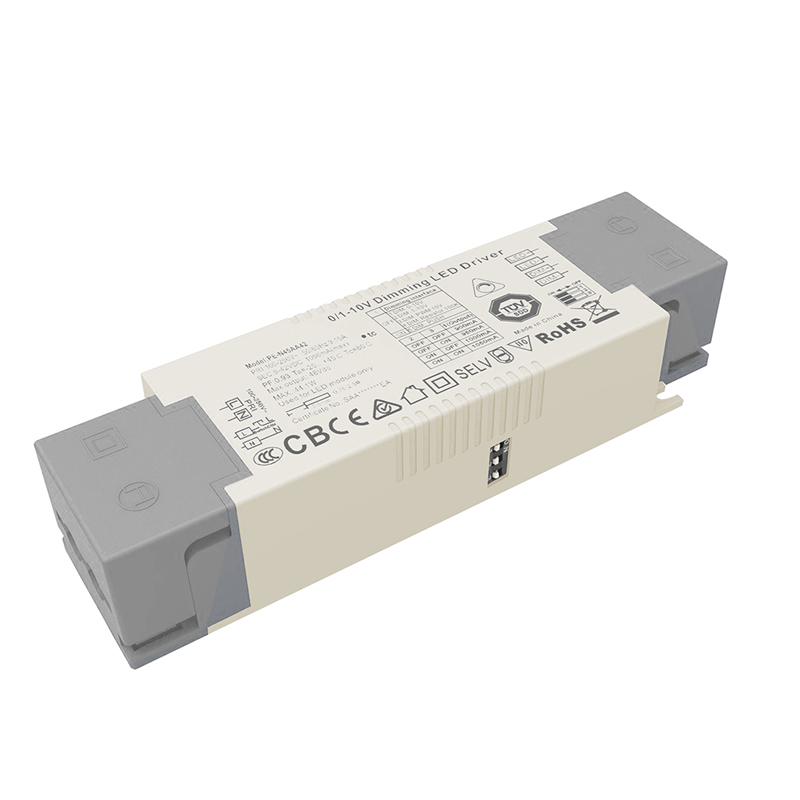

STARWELL дүкенінен Қытайдан 30 Вт тұрақты ток 0-10 В күңгірттелетін жарықдиодты драйвердің үлкен таңдауын табыңыз.
0-10V/1-10V/10V PWM/100K резисторды күңгірттеу драйвері - бұл жоғары қуат коэффициенті, жоғары тиімділік, жоғары дәлдік, тиімді тұрақты төмен жоғалту қосқышын басқару чипін пайдалану арқылы менің компаниям әзірлеген тұрақты токты күңгірттендіретін жарық диодты драйверлерінің бірі. және жоғары өнімділік құрамдастары оны төмен шу, энергияны үнемдеу, қоршаған ортаны қорғау, ұзақ қызмет ету және басқа сипаттамалармен жасайды.
PE-N30AA/PE-N45AA бес күңгірттеу функциясы бар, PUSH күңгірттеуді таңдау үшін DIP қосқышын пайдаланыңыз.
Күңгірттеу интерфейсі:
1,0-10 В күңгірттеу, стандартты 0-10 В/100 К 10 В PWM күңгірттеуді пайдаланыңыз.
2.PUSH күңгірттеу.
30 Вт тұрақты ток 0-10 В күңгірттелетін жарықдиодты драйвер мүмкіндіктері:
1. Біріктірілген 0-10V/1-10V/10V PWM/100k резистордың күңгірттенуі
2. Шығыс жыпылықтаусыз
3. Халықаралық әмбебап айнымалы ток кіріс кернеуі (100-265VAC)
4. Қорғаулар: қысқа тұйықталу асқын кернеу/ток
5. Силикагель жылу өткізгіштік технологиясы, табиғи суық жел
6. Кірістірілген MCU, 0-10В және 1-10В бейімделетін болады
7. Күңгірттеу диапазоны 0-100%
8. Жылдам басу терминалы, қауіпсіз және ыңғайлы
9. Ішкі конструктивтік сигнал кері тізбекке қосылған, олардың біреуі басқа драйверді басқаруға әсер етпейді
10. II қорғаныс класы
11. Бес жылдық кепілдік
12. TUV CE SAA C-TICK ENEC сертификаттары
13. 147,5*42,5*30мм
30 Вт тұрақты ток 0-10 В күңгірттелетін жарық диодты драйвер үлгілерінің тізімі:
0/1-10В тұрақты ток күңгірттенуі
Сериялар | Күңгірттеу | Үлгі | Енгізу | Қуат | ҚҚ | Шығу кернеуі | Шығу тогы |
PE-N30AA 21-30 Вт |
0-10 В 1-10 В PWM 10 В 100K резистор PUSH |
PE-N30AA42 | Айнымалы ток 100-250 В | 29,4 Вт | 0,88-0,96PF THD<10% | 9-42 В | 350/400/450/500/550/600/650/700 мА |
PE-N45AA 30-45 Вт |
0-10 В 1-10 В PWM 10 В 100K резистор PUSH |
PE-N45AA42 | Айнымалы ток 100-250 В | 44,1 Вт | 0,88-0,96PF THD<10% | 9-42 В | 700/750/800/850/900/950/1000/1050 мА |
30 Вт тұрақты ток 0-10 В күңгірттелетін жарықдиодты драйвер Қолданылуы:
1. Жарық диодты монохромды жарық көзі
2. вилла интеллектуалды жарықтандыру
3. сымсыз интеллектуалды жарықтандыру жүйесіне қол жеткізуге болады
4. мұражайды жарықтандыру
5. жоғары деңгейлі коммерциялық жарықтандыру
30 Вт тұрақты ток 0-10 В күңгірттелетін жарық диоды драйверінің сипаттамасы:
Үлгі | PE-N30AA42 | PE-N45AA42 | |
ШЫҒЫС | Шығыс кернеуі | 9-42Vdc | 9-42Vdc |
Максималды шығыс кернеуі | 42Vdc | 42Vdc | |
Жүктемесіз шығыс кернеуі | 55Vdc | 55Vdc | |
Шығыс тогы | 550/600/650/700 мА | 900/950/1000/1050 мА | |
Шығу қуаты | 4,95W~29,4W | 8,1W~44,1W | |
Строб деңгейі | Жыпылықтау жоқ | ||
Күңгірттеу диапазоны | 0~100%,Жарық диодты 0,03% мүмкін. | ||
PWM күңгірттеу жиілігі | >3600Гц | ||
Ағымдағы дәлдік | ±3% | ||
Толқын және шу | ≤2V(Қараңғылану жоқ) | ||
INPUT | Күңгірттеу интерфейсі | 0-10V/1-10V/10V PWM/100K кедергісі, сигналды басқару тогы < 0,1мА | |
Кіріс кернеу диапазоны | 100-250Вак | ||
Жиілік | 50/60 Гц | ||
Кіріс ток | <0,37А | <0,56А | |
Қуат факторы | PF>0,95/100В айнымалы ток, толық жүктемеде | PF>0,95/100В айнымалы ток, толық жүктемеде | |
THD | 230Vac@THD ≤15% (толық жүктеме) | ||
Тиімділік (т.) |
85% толық жүктеме | 87% толық жүктеме | |
Шұғыл ток (тип.) | Суық іске қосу 3,7A@230Vac | Суық іске қосу 5,6A@230Vac | |
Толқынға қарсы | L-N: 2кВ | ||
Ағып кету тогы | <0,25мА/230Вак | ||
ҚОРШАҒАН ОРТА | Жұмыс температурасы | ta: 45 °C tc: 80 °C | |
Жұмыс ылғалдылығы | 20 ~ 95% RH, конденсацияланбайды | ||
Сақтау температурасы, ылғалдылық | -40 ~ 80°C, 10~95% RH | ||
Темп. Коэффицент |
±0,03%/°C(0-50) °C | ||
Діріл | 10~500Гц, 2G 12мин./1цикл, кезең 72мин. әрқайсысы X, Y, Z осьтері бойынша. | ||
ҚОРҒАУ | Шамадан тыс қызудан қорғау | ПХД температурасы ≥110°C, , автоматты түрде қалпына келсе, шығыс тогын интеллектуалды реттеу немесе өшіру. | |
Артық жүктемеден қорғау | Номиналды қуат≥102% болғанда шығысты өшіріңіз, автоматты түрде қалпына келеді. | ||
Қысқа тұйықталудан қорғау | Қысқа тұйықталу орын алса, автоматты түрде өшіріледі, автоматты түрде қалпына келеді. | ||
Жүктемеден қорғау | шығыс Тұрақты кернеу. | ||
ҚАУІПСІЗДІК ЖӘНЕ EMC | Төзімді кернеу | I/P-O/P: 3750Vac | |
Оқшаулануға қарсылық | I/P-O/P: 100MΩ/500VDC/25°C/70% RH | ||
Қауіпсіздік стандарттары | IEC/EN61347-1, IEC/EN61347-2-13 | ||
EMC эмиссиясы | EN55015, EN61000-3-2 C класы, IEC61000-3-3 | ||
EMC иммунитеті | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
Strobe сынақ стандарты | IEEE 1789 | ||
БАСҚАЛАР | Өлшем | 147,5(117)×43×30мм(L×W×H) | |
Қаптама | PE қап | ||
Салмағы (Г.В.) | 187/245г±10г |
Өлшемі:
Жарық диодты ток таңдау:
0-10V күңгірттеу және PUSH күңгірттеу қосылымы:
Нұсқаулықты пайдалану:
1.Кіріс пен шығыс арасындағы айырмашылыққа назар аударыңыз, дұрыс қосыңыз, содан кейін қосыңыз.
2. алдымен тұрақты ток шығысының жүктемесін қосыңыз, тексергеннен кейін драйверді ашыңыз; тұрақты ток режимінде, ашық тізбекте қуат қосылса, драйверді өшіріңіз және шығыста сақталған электр энергиясы босатылғанша жарық диодты қосуға болмайды, әйтпесе жарық диодты зақымдауы мүмкін.
3. Драйвердің бұл түрі тек жарықдиодты шамдарды пайдаланумен шектеледі, кіріс кернеу диапазоны AC100-265V, жылу оқшаулағыш мақта және өнімнің жылу бөлінуіне кедергі келтіретін басқа заттар, көрсетілген талаптарға сәйкес өнімге сәйкес келеді. шығыс кернеуі, ток диапазоны, пайдалану ортасының температурасы -20-45 градус, ал беті қоршаған орта жағдайларын жаба алмайды, бұл өнім бес жылдық тегін кепілдікке ие.
Қалыпты жағдайлар және сәйкес емдеу әдістері:
1.Драйвер бірінші рет қосылғаннан кейін жарық диодты шам жанбайды, айнымалы ток кірісін өшіріп, келесі әрекеттерді тексеріңіз:
1) тұрақты токтың нашар контактінің шығуы немесе шықпауы.
2) тұрақты ток шығысының полярлығы кері өзгерді ме, немесе жарықдиодты тақта қарсы дәнекерленген.
3) айнымалы ток кірісінің нашар контактісі бар ма, осы ақауларды жойғаннан кейін тексеріңіз.
2. Құрылғы жақсы қосылымға ие, жарық диодты шамдары бар, бірақ жарық диоды жыпылықтайды, айнымалы ток кірісін өшіріп, келесі әрекеттерді тексеріңіз:
1).параметрлер мен нақты параметрлер сәйкес келеді ме, жоқ па.
2) пайдалануда сұрақтарыңыз болса, бізбен уақтылы хабарласыңыз, біз сізбен мәселелерді шешуге бар күшімізді саламыз.
Мәлімдеме:
Суреттер мен спецификациялар тек анықтама үшін берілген, натуралды түрде басым, спецификациялар қосымша ескертумен өзгертілуі мүмкін.
0-10В және 1-10В арасындағы айырмашылық:
1. 0 / 10 В диммер максималды 10 В мәніне реттелгенде, шығыс тогы қуат шығысының 100% жетеді, ал жарықтық 100% жетеді. 0-10В диммерді 0В-қа реттегенде, ток ең аз болады, ал жарық өшеді; 1-10 В күңгірттеу 1 В-қа реттелгенде, ток ең аз болады және жарық өшеді.
2. 0-10V және 1-10V күңгірттеу арасындағы айырмашылық: әр түрлі іске қосу және жабу кернеуі, 0-10В 0,7 В қосулы, (минималды жарықтық) 1-10 В 1,2 В (мин жарықтық) қосулы.
3.Digital күңгірттеу драйвері 0-10V және 1-10V күңгірттеу автоматты анықтау екі күңгірттеу режимі.
4.Бір сигнал тізбегі бір уақытта жарық пен қараңғыны басқарады.
5.Диммер (қаралау жүйесі) 0-10В және 1-10В күңгірттеу сигналдарына бөлінеді.
6. Күңгірттеу үйлесімділігі сигнал сызығының басқару қашықтығы мен басқару қоректендіру көзінің санына байланысты. Егер сан тым үлкен болса немесе сигнал сызығы тым ұзын болса, төменірек реттелмейтін және өшірілмейтін сияқты мәселелер туындайды.
