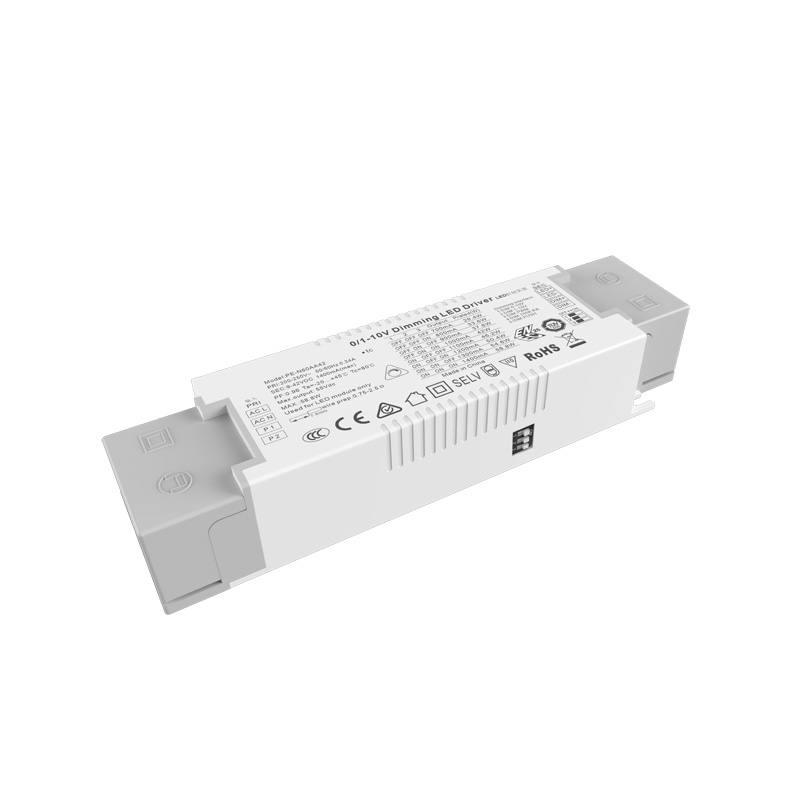

STARWELL - бұл Қытайдағы 60 Вт тұрақты ток 0-10 В күңгірттендірілетін жарық диодты драйвер өндірушілері мен жеткізушілерінің бірі, ол 60 Вт тұрақты ток 0-10 В күңгірттелетін жарықдиодты драйверді көтерме саудаға шығара алады. Біз сізге кәсіби қызмет пен жақсы бағаны ұсына аламыз. Егер сізді 60 Вт тұрақты ток 0-10 В күңгірттендіретін жарықдиодты драйвер қызықтырса, бізбен хабарласыңыз. Ар-ұжданның бағасы, адал қызмет екеніне сенімдіміз.
PE-N60AA процессоры көрнекі бұрышты қабылдау жарықтығына қол жеткізу үшін күңгірттену қисығын және аралас жиілікті басқаруды басқару үшін пайдаланылады. Қолданылатын шикізат - бірінші қатардағы брендтер және импорттық чиптер өте терең күңгірттеуге арналған, Ол нарықтағы әртүрлі интеллектуалды күңгірттеу жүйелеріне сәйкес келеді, жарықтылықты дәл басқарады, баяу іске қосу және өте кішкентай өлшемді дизайнмен келеді.
60 Вт тұрақты ток 0-10 В күңгірттелетін жарық диодты драйвер мүмкіндіктері:
1. бірнеше сигналды күңгірттеу интерфейстерін біріктіру
2. стробоскопиялықсыз сандық басқару шығысы
3. Айнымалы ток кірісі 200-250в диапазон
4. табиғи ауаны салқындату, ылғалға төзімді, жылу өткізгіш силикон жылуды тарату процесі
5. терең күңгірттеу дизайны
6. бірнеше қорғаныс функциялары
7. қысу дизайны, ыңғайлы және жылдам
8. TUV CE SAA ENEC сертификаты бар
9. 160*43*30мм
60 Вт тұрақты ток 0-10 В күңгірттелетін жарық диодты драйвер үлгілерінің тізімі:
0/1-10В тұрақты ток күңгірттенуі
Сериялар | Күңгірттеу | Үлгі | Енгізу | Қуат | ҚҚ | Шығу кернеуі | Шығу тогы |
PE-N60AA 21-30 Вт |
0-10 В 1-10 В PWM 10 В 100 мың Резистор PUSH |
PE-N60AA42 | Айнымалы ток 200-250 В | 58,8 Вт | 0,88-0,96PF THD<10% | 9-42 В | 700/800/900/1000/1100/ 1200/1300/1400мА |
60 Вт тұрақты ток 0-10 В күңгірттелетін жарық диодты драйвер Қолданылуы:
1. Жарық диодты монохромды жарық көзі
2. вилла интеллектуалды жарықтандыру
3. сымсыз интеллектуалды жарықтандыру жүйесіне қол жеткізуге болады
4. мұражайды жарықтандыру
5. жоғары деңгейлі коммерциялық жарықтандыру
60 Вт тұрақты ток 0-10 В күңгірттелетін жарық диоды драйверінің сипаттамасы:
Үлгі | PE-N60AA42 | |
ШЫҒЫС | Шығыс кернеуі | 9-42Vdc |
Максималды шығыс кернеуі | 42Vdc | |
Жүктемесіз шығыс кернеуі | 55Vdc | |
Шығыс тогы | 700/800/900/1000/1100/1200/1300/1400мА | |
Шығу қуаты | 6,3Вт~58,8Вт | |
Строб деңгейі | Жыпылықтау жоқ | |
Күңгірттеу диапазоны | 0~100%, жарық диоды 0,3% мүмкін. | |
PWM күңгірттеу жиілігі | >3600Гц | |
Ағымдағы дәлдік | ±5% | |
Қуатты өшіру режимі | Сигналдың максималды жарықтық шығысы жоқ | |
ЕНГІЗУ | Күңгірттеу интерфейсі | 0-10V 1-10V сигнал интерфейсінің тогы <2ma / PUSH(P1 P2) |
Кіріс кернеу диапазоны | 200-250Вак | |
Жиілік | 50/60 Гц | |
Кіріс ток | <0,34A ac230v | |
Қуат факторы | PF>0,98/230В ауыспалы (толық жүктеме кезінде) | |
THD | 230Vac@THD <8% (толық жүктемеде) | |
Тиімділік (тип.) | 87% | |
Шұғыл ток (тип.) | суық іске қосу30A@230Vac | |
Толқынға қарсы | L-N: 1,5кВ | |
Ағып кету тогы | <0,25мА/230Вак | |
ҚОРШАҒАН ОРТА | Жұмыс температурасы | ta: 45°C tc: 80 °C |
Жұмыс ылғалдылығы | 20 ~ 95% RH, конденсацияланбайды | |
Сақтау температурасы, ылғалдылық | -40~80°C, 10~95%RH | |
Температура коэффициенті | ±0,03%/°C(0-50)°C | |
Діріл | 10~500Гц, 2G 12мин./1цикл, кезең 72мин. әрқайсысы X, Y, Z осьтері бойынша. | |
ҚОРҒАУ | Шамадан тыс қызудан қорғау | ПХД температурасы ≥110°C, , автоматты түрде қалпына келсе, шығыс тогын интеллектуалды реттеу немесе өшіру. |
Артық жүктемеден қорғау | Номиналды қуат≥102% болғанда шығысты өшіріңіз, автоматты түрде қалпына келеді. | |
Қысқа тұйықталудан қорғау | Қысқа тұйықталу орын алса, автоматты түрде өшіріледі, автоматты түрде қалпына келеді. | |
Жүктемеден қорғау | шығыс Тұрақты кернеу. | |
ҚАУІПСІЗДІК & EMC |
Төзімді кернеу | I/P-O/P: 3750Vac |
Оқшаулануға қарсылық | I/P-O/P: 100MΩ/500VDC/25°C/70% RH | |
Қауіпсіздік стандарттары | IEC/EN61347-1, IEC/EN61347-2-13 | |
EMC эмиссиясы | EN55015, EN61000-3-2 C класы, IEC61000-3-3 | |
EMC иммунитеті | EN61000-4-2,3,4,5,6,8,11, EN61547 | |
Strobe сынақ стандарты | IEEE 1789 | |
БАСҚАЛАР | Өлшем | 160(130)×43×30мм(L×W×H) |
Қаптама | Қорап | |
Салмағы (Г.В.) | 260г±10г |
Өлшемдері:
Жарық диодты драйвердің ағымдағы таңдауы:
0-10В / 1-10В Күңгірттеу диаграммасы:
PUSH күңгірттеу диаграммасы:
Нұсқаулықты пайдалану:
Егер басқаша көрсетілмесе, барлық сипаттамалар мен параметрлер 230VAC кірісінде, номиналды жүктемеде және 25 ℃ Қоршаған орта температурасында өлшенеді.
Бұл өнімнің кірісте пресс желісінің қақпағы бар, өздігінен құлыпталатын қысқышы бар, оны бұрағышпен ашуға болады, содан кейін сіз айнымалы ток желісіне L қосылған кіріс терминалын және N нөлдік әкті көресіз. өнімнің жапсырмасына сәйкес, оң және теріс полюске назар аударыңыз.
1: кіріс және шығыс арасындағы айырмашылыққа назар аударыңыз, дұрыс қосыңыз, содан кейін қосыңыз
2: алдымен тұрақты ток шығысының жүктемесін қосыңыз, тексергеннен кейін драйверді ашыңыз; тұрақты ток режимінде, егер қуат ашық тізбекте қосылса, драйверді өшіріңіз және шығыста сақталған электр энергиясы босатылғанша жарық диодты қосуға болмайды, әйтпесе жарық диодты зақымдауы мүмкін;
3. Драйвердің бұл түрі тек жарықдиодты шамдарды пайдаланумен шектеледі, кіріс кернеу диапазоны AC100-250V, жылу оқшаулағыш мақта және өнімнің жылуды таратуына кедергі келтіретін басқа заттар, көрсетілген талаптарға сәйкес өнімге сәйкес келеді. шығыс кернеуі, ток диапазоны, пайдалану ортасының температурасы -20-45 градус, ал беті қоршаған орта жағдайларын жаба алмайды, бұл өнімге 5 жыл тегін кепілдік беріледі.
1. Жарық диодты шам күңгірттеу драйвері бірінші рет қосылғаннан кейін жанбайды, айнымалы ток кірісін өшіріп, келесі әрекеттерді тексеріңіз:
1) тұрақты токтың нашар контактінің шығуы немесе болмауы;
2) тұрақты ток шығысының полярлығы кері өзгерді ме, немесе жарықдиодты тақта қарсы дәнекерленген;
3) айнымалы ток кірісі нашар контакті болып табылады ма, осы ақауларды жойғаннан кейін сынақтан өткізіңіз;
2. Құрылғы жақсы қосылымға ие, жарық диодты шамдары бар, бірақ жарық диоды жыпылықтайды, айнымалы ток кірісін өшіріп, келесі әрекеттерді тексеріңіз:
1).параметрлер мен нақты параметрлер сәйкес келеді ме, жоқ па.
2) пайдалануда сұрақтарыңыз болса, бізбен уақтылы хабарласыңыз, біз сізбен мәселелерді шешуге бар күшімізді саламыз.
0-10В және 1-10В арасындағы айырмашылық:
1. 0 / 10 В диммер максималды 10 В мәніне реттелгенде, шығыс тогы қуат шығысының 100% жетеді, ал жарықтық 100% жетеді. 0-10В диммер 0В-қа реттелгенде, ток ең аз болады және жарық өшеді; 1-10 В күңгірттеу 1 В-қа реттелгенде, ток ең аз болады және жарық өшеді.
2. 0-10V және 1-10V күңгірттеу арасындағы айырмашылық: әр түрлі іске қосу және жабу кернеуі, 0-10В 0,7 В қосулы, (минималды жарықтық) 1-10 В 1,2 В (мин жарықтық) қосулы.
3.Digital күңгірттеу драйвері 0-10V және 1-10V күңгірттеу автоматты анықтау екі күңгірттеу режимі.
4.Бір сигнал тізбегі бір уақытта жарық пен қараңғыны басқарады.
5.Диммер (қаралау жүйесі) 0-10В және 1-10В күңгірттеу сигналдарына бөлінеді.
6. Күңгірттеу үйлесімділігі сигнал сызығының басқару қашықтығы мен басқару қоректендіру көзінің санына байланысты. Егер сан тым үлкен болса немесе сигнал сызығы тым ұзын болса, төменірек реттелмейтін және өшірілмейтін сияқты мәселелер туындайды.
Өнімнің кепілдік көлемі:
1. Қуат көзін зақымдау үшін сигналды басқару интерфейсін 15 В жоғары кернеуге қосуға болмайды
2. кіріс және шығыс қосылымдары кері болып, нәтижесінде қуат зақымдалады
3. судың түсуіне байланысты қуат көзі зақымдалған
