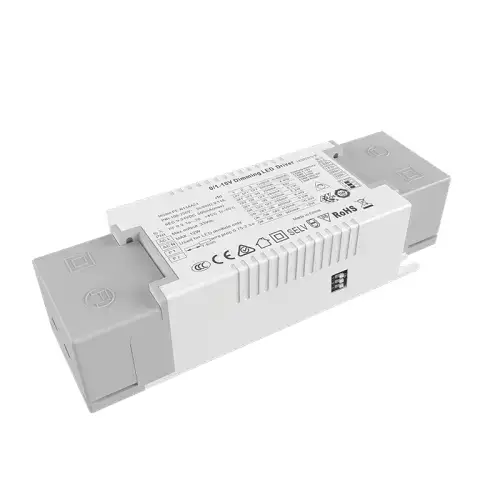

10 Вт тұрақты ток 0/1-10 В CCT күңгірттелетін жарық диодты драйвер

Starwell зауытының жоғары сапалы 10 Вт тұрақты ток 0/1-10 В CCT күңгірттендірілетін жарықдиодты драйвері екі арналы сигналды басқаруға ие, бір арна жарықтылықты басқару үшін 0/1-10 в, басқа арна түс температурасын басқару үшін 0/1-10 в, процессор күңгірттеу қисығын және аралас жиілікті басқаруды басқарады.

Сұрау жіберу

Кәсіби өндіруші ретінде Starwell сізге жоғары сапалы 10 Вт тұрақты ток 0/1-10 В CCT күңгірттелетін жарық диодты драйверін ұсынғысы келеді. Жарықтықты визуалды қабылдауға қол жеткізу үшін шикізат ретінде бірінші қатардағы брендтер, нарықтағы әртүрлі интеллектуалды күңгірттеу жүйелеріне сәйкес келетін импорттық чиптің ультра терең күңгірттеу дизайны пайдаланылады. Түс температурасын дәл басқару, өте кішкентай өлшемді дизайн (егер жүйе бір уақытта жарықтықты реттеудің екі арнасы бар аралас түс температурасы режимі болса, бағдарламаны теңшеу қажет).

Техникалық сипаттама

Үлгі		PE-FN10ACA42	PE-FN20ACA42
ШЫҒЫС	Шығыс кернеуі	9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc	9-42Vdc
	Максималды шығыс кернеуі	42Vdc	42Vdc
	Жүктемесіз шығыс кернеуі	45Vdc	45Vdc
	Шығыс тогы	120/180/200/240/270/300/350 мА	200/250/280/300/350/400/450/500 мА
	Шығу қуаты	1,5W~9,8W	2W~21W
	Строб деңгейі	Жыпылықтау жоқ
	Күңгірттеу диапазоны	0~100%，Жарық диодты 0,03% мүмкін.
	PWM күңгірттеу жиілігі	>3600Гц
	Ағымдағы дәлдік	±5%
	Қуатты өшіру режимі	Сигналдың максималды жарықтық шығысы жоқ
INPUT	Күңгірттеу интерфейсі	0-10В 1-10В сигнал интерфейсінің тогы <2ма
	Кіріс кернеу диапазоны	200-250Вак
	Жиілік	50/60 Гц
	Кіріс ток	<0,045A ac230v	<0,055A ac230v
	Қуат факторы	PF>0,94/230В ac (толық жүктеме кезінде)	PF>0,95/230В ауыспалы (толық жүктеме кезінде)
	THD	230Vac@THD <14% (толық жүктемеде)
	Тиімділік (тип.)	81%	86%
	Шұғыл ток (тип.)	суық іске қосу25A@230Vac
	Толқынға қарсы	L-N: 1,8кВ
	Ағып кету тогы	<0,25мА/230Вак
ҚОРШАҒАН ОРТА	Жұмыс температурасы	ta: 45°C tc: 80 °C
	Жұмыс ылғалдылығы	20 ~ 95% RH, конденсацияланбайды
	Сақтау температурасы, ылғалдылық	-40 ~ 80°C, 10~95% RH
	Температура коэффициенті	±0,03%/°C(0-50)°C
	Діріл	10~500Гц, 2G 12мин./1цикл, кезең 72мин. әрқайсысы X, Y, Z осьтері бойынша.
ҚОРҒАУ	Шамадан тыс қызудан қорғау	ПХД температурасы ≥110°C, , автоматты түрде қалпына келсе, шығыс тогын интеллектуалды реттеу немесе өшіру.
	Артық жүктемеден қорғау	Номиналды қуат≥102% болғанда шығысты өшіріңіз, автоматты түрде қалпына келеді.
	Қысқа тұйықталудан қорғау	Қысқа тұйықталу орын алса, автоматты түрде өшеді, автоматты түрде қалпына келеді.
	Жүктемеден қорғау	шығыс Тұрақты кернеу.
ҚАУІПСІЗДІК & EMC	Төзімді кернеу	I/P-O/P: 3750Vac
	Оқшаулануға қарсылық	I/P-O/P: 100MΩ/500VDC/25°C/70% RH
	Қауіпсіздік стандарттары	IEC/EN61347-1, IEC/EN61347-2-13
	EMC эмиссиясы	/
	EMC иммунитеті	/
	Strobe сынақ стандарты	IEEE 1789
БАСҚАЛАР	Өлшем	130 × 37 × 22,6 мм (Ұ × Е × Ж)
	Қаптама	PE қап
	Салмағы (Г.В.)	85г±10г

Ерекшеліктер:

1.бірнеше күңгірттеу және түс сәйкестендіру интерфейстерін біріктіру 2.0/1-10в жарықтылықты реттеу, түс сәйкестік температурасы

3. стробоскопиялықсыз сандық басқару шығысы

4. Айнымалы ток кірісі 200-250в диапазон

5. табиғи ауаны салқындату, ылғалға төзімді, жылу өткізгіш силикон жылуды тарату процесі

6. терең күңгірттеу дизайны

7. бірнеше қорғаныс функциялары

8. қысу дизайны, ыңғайлы және жылдам

Қолдану:

1. Жарықдиодты қос түсті жарық көзі

2. вилла интеллектуалды жарықтандыру

3. сымсыз интеллектуалды жарықтандыру жүйесіне қол жеткізуге болады

4. мұражайды жарықтандыру

5. жоғары деңгейлі коммерциялық жарықтандыру

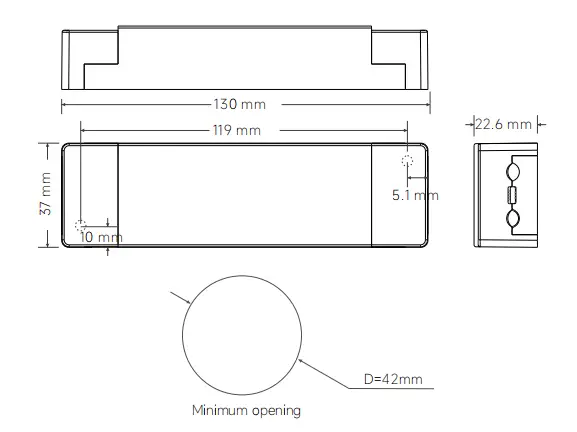

Өлшемдері:

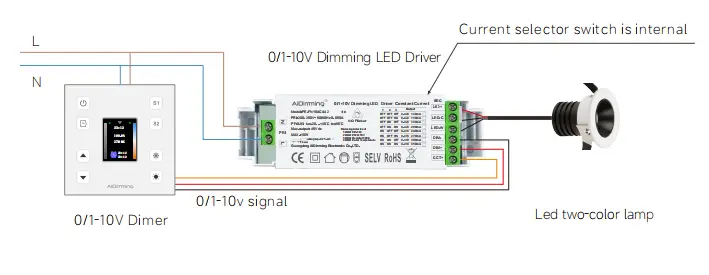

Сымдар:

1. Кіріс терминалының сымдары: 22awg-14awg (0,5мм2 – 1,5мм2) сымды өлшеуге жарамды, аршу үшін 9-10мм қалайы қажет

2. Шығару терминалының сымдары: 22awg-12awg (0,5мм2 – 1,5мм2) сым өлшегішіне жарамды, аршу үшін 6-7мм қалайы қажет

3. Шығу терминалының сымдары: шығыс жарық диодының оң полюсі жалпы терминал болып табылады, ал үш сымды жарық диодты болуы мүмкін

оң полюстердің біріне қосылыңыз.

Қолдану нұсқаулары:

Егер басқаша көрсетілмесе, барлық сипаттамалар мен параметрлер 230VAC кірісінде, номиналды жүктемеде және 25 ℃ қоршаған ортада өлшенеді.

Температура

Бұл өнімнің кірісінде пресс сызығының қақпағы бар, өздігінен құлыпталатын қысқышы бар, оны бұрауышпен ашуға болады, содан кейін сіз

айнымалы ток желісімен L қосылған кіріс терминалы және нөлдік әк N, шығыс терминалы a сәйкес қосылады.

өнімнің жапсырмасында оң және теріс полюске назар аударыңыз.

**1: кіріс және шығыс арасындағы айырмашылыққа назар аударыңыз, дұрыс қосыңыз, содан кейін қосыңыз

**2: алдымен тұрақты ток шығысының жүктемесін қосыңыз, тексергеннен кейін драйверді ашыңыз; тұрақты ток режимінде, егер қуат

ашық тізбекте қосулы болса, драйверді өшіріңіз және шығыста электр энергиясы сақталғанша жарық диодты қосуға болмайды.

босатыңыз немесе жарық диодты зақымдауы мүмкін;

**3.Драйвердің бұл түрі тек жарық диодты шамдарды пайдаланумен шектеледі, кіріс кернеу диапазоны AC200-250V, жылу оқшаулау

мақта және өнімнің жылуды таратуына кедергі келтіретін, көрсетілген өнімге сәйкес келетін басқа да заттар

шығыс кернеуі, ток диапазоны, пайдалану ортасының температурасы -20-45 градус, ал беті жабылмайды

қоршаған орта жағдайында бұл өнімге 5 жыл тегін кепілдік беріледі.

1.Жарық диодты шам күңгірттеу драйвері бірінші рет қосылғаннан кейін жанбайды, айнымалы ток кірісін өшіріп, тексеріңіз

келесідей:

1) тұрақты токтың нашар контактінің шығуы немесе болмауы;

2) тұрақты ток шығысының полярлығы кері өзгерді ме, немесе жарықдиодты тақта қарсы дәнекерленген;

3) айнымалы токтың кірісі нашар байланыста ма, осы ақауларды жойғаннан кейін сынақтан өткізіңіз;

2. Құрылғы жақсы қосылымға ие, жарық диодты шамдары бар, бірақ жарық диоды жыпылықтайды, айнымалы ток кірісін өшіріп, келесі әрекеттерді тексеріңіз:

1).параметрлер мен нақты параметрлер сәйкес келеді ме, жоқ па.

2).Пайдалануда сұрақтарыңыз болса, бізбен уақтылы хабарласыңыз, біз сізбен мәселелерді шешуге бар күшімізді саламыз.

0-10В және 1-10В арасындағы айырмашылық:

1. 0 / 10В диммер максималды 10В мәніне реттелгенде, шығыс тогы қуат шығысының 100%, ал жарықтық 100% жетеді. 0-10В диммер 0В-қа реттелгенде, ток болады

минимум, ал жарық өшеді; 1-10 В күңгірттеу 1 В-қа реттелгенде, ток ең аз болады және жарық өшеді.

2. 0-10В және 1-10В күңгірттеу арасындағы айырмашылық: әр түрлі іске қосу және жабу кернеуі, 0-10В 0,7В кезінде қосулы,

(мин жарықтық) 1-10 В 1,2 В (минималды жарықтық) шамасында қосулы.

3. Сандық күңгірттеу драйвері 0-10 В және 1-10 В күңгірттеу автоматты анықтау екі күңгірттеу режимі.

4. Бір сигнал тізбегі бір уақытта жарық пен қараңғыны басқарады.

5. Диммер (қараңғылау жүйесі) 0-10В және 1-10В күңгірттеу сигналдарына бөлінеді.

6. Күңгірттеу үйлесімділігі сигнал желісінің басқару қашықтығына және басқару қуат көзінің санына байланысты.

Егер сан тым үлкен болса немесе сигнал сызығы тым ұзын болса, төменірек реттелмейтін және өшірілмейтін сияқты мәселелер туындайды.
