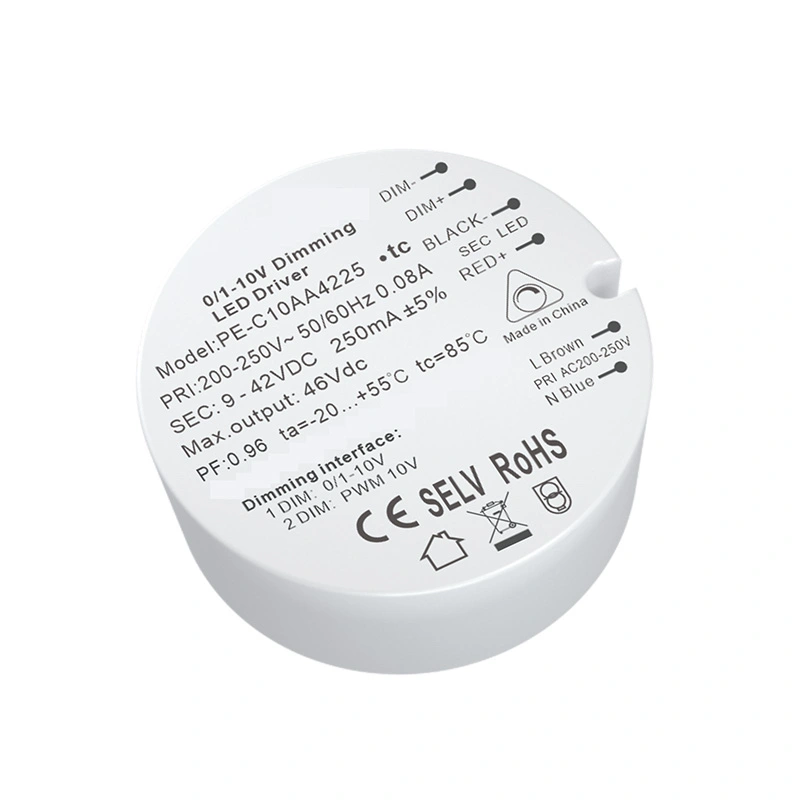

10 Вт тұрақты ток 0-10 В күңгірттелетін жарық диодты драйвер

Қытайдың жетекші жеткізушілері ретінде біз Starwell 10 Вт тұрақты ток 0-10 В күңгірттендіретін жарықдиодты драйверлерді жаппай түрде ұсынамыз, бұл сапалы өнімділікті классикалық конструкциямен үйлестіреді. PE-C10 жарықтылықты басқару үшін сигналды басқаруды және 0 / 1-10В сигналын қабылдайды. Қолданылатын шикізат - бірінші қатардағы брендтер. Импортталған чипте стробоскопиялық күңгірттеу дизайны жоқ, ол нарықтағы әртүрлі өнімдерге сәйкес келеді Интеллектуалды күңгірттеу жүйесі. PWM күңгірттеу шығысы жарық диодтың жарықтығын басқарады, жарықтылықты дәл басқарады және күңгірттену түсінің температурасының ауытқуы аз.
Силикагель жылу өткізгіштік процесі электронды жасау үшін ішкі қабылданады Компоненттердің жылу балансы тұрақты.

Сұрау жіберу

10 Вт тұрақты ток 0-10 В күңгірттелетін жарықдиодты драйвердің сенімді жеткізушілерін іздеп жүрсіз бе? Starwell Қытайдағы зауытынан жоғары сапалы дизайн мен тұрақты сапаға баса назар аудара отырып, үлкен көлемді ұсынады.

Біздің 10 Вт тұрақты ток 0-10 В күңгірттелетін жарық диодты драйвер ішінде силикон жылу өткізгіш технологиясын пайдаланады, бұл электронды құрамдастардың тұрақты жылу тепе-теңдігін қамтамасыз етеді.

Техникалық сипаттама

Үлгі		PE-C10AA42	PE-C10RA
ШЫҒЫС	Шығыс кернеуі	25-42Vdc	25-42Vdc
	Максималды шығыс кернеуі	42Vdc	42Vdc
	Жүктемесіз шығыс кернеуі	46Vdc	46Vdc
	Шығыс тогы	250мА(150-250мА)	250мА(150-250мА)
	Шығу қуаты	2,25W~10,5W	2,25W~10,5W
	Строб деңгейі	Жыпылықтаусыз
	Күңгірттеу диапазоны	0 ~ 100%, жарық диодты күңгірттену 0,03%
	PWM күңгірттеу жиілігі	>3600Гц
	Ағымдағы дәлдік	±5%
	Қуатты өшіру режимі	Белсенді сигнал, сигналға қол жеткізу жоқ, максималды орнатылған ток шығарады
ЕНГІЗУ	Күңгірттеу интерфейсі	0-10V 1-10V 10vpwm сигнал интерфейсінің тогы < 0,1мА (pe-c10ra үшін 100к потенциометр)
	Кіріс кернеу диапазоны	200-250Вак
	Жиілік	50/60 Гц
	Кіріс ток	<0,06A ac230v
	Қуат факторы	PF>0,96/230 В
	THD	230Vac@THD <4% (толық жүктемеде)
	Тиімділік (тип.)	78%
	Шұғыл ток (тип.)	суық бастау20A@230Vac
	Толқынға қарсы	L-N: 1,5кВ
	Ағып кету тогы	<0,25мА/230Вак
ҚОРШАҒАН ОРТА	Жұмыс температурасы	ta: 55°C tc: 80 °C
	Жұмыс ылғалдылығы	20 ~ 95% RH, конденсацияланбайды
	Сақтау температурасы, ылғалдылық	-40 ~ 80°C°, 10~95% RH
	Темп. Коэффицент	±0,03%/°C(0-50)°C
	Діріл	10~500Гц, 2G 12мин./1цикл, кезең 72мин. әрқайсысы X, Y, Z осьтері бойынша.
ҚОРҒАУ	Шамадан тыс қызудан қорғау	ПХД температурасы ≥110°C, , автоматты түрде қалпына келсе, шығыс тогын интеллектуалды реттеу немесе өшіру.
	Артық жүктемеден қорғау	Номиналды қуат≥102% болғанда шығысты өшіріңіз, автоматты түрде қалпына келеді.
	Қысқа тұйықталудан қорғау	Қысқа тұйықталу орын алса, автоматты түрде өшеді, автоматты түрде қалпына келеді.
	Жүктемеден қорғау	шығыс Тұрақты кернеу.
ҚАУІПСІЗДІК және EMC	Төзімді кернеу	I/P-O/P: 3750Vac
	Оқшаулануға қарсылық	I/P-O/P: 100MΩ/500VDC/25°C/70% RH
	Қауіпсіздік стандарттары	IEC/EN61347-1, IEC/EN61347-2-13
	EMC эмиссиясы	EN61000-3-2 C класы, IEC61000-3-3
	EMC иммунитеті	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe сынақ стандарты	IEEE 1789
БАСҚАЛАР	Өлшем	D43,2×20,5мм(L×W×H)
	Қаптама	PE сөмке
	Салмағы (Г.В.)	42г±5г
Ескертулер	1. pe-c10aa мен pe-c10ra арасындағы айырмашылық: pe-c10aa - 0-10V / 1-10V / PWM күңгірттеу, ал pe-c10ra - 100k айнымалы кедергі үшін арнайы күңгірттеу. 2. Өлшенетін параметрлер кіріс 230В айнымалы ток 25 градустық ортада орындалады. 3. Тұрақты токтың қуат көзі, күңгірттенбейтін күйде шығыс тогы ең жоғары орнатылған мән болып табылады 4. Шамға қосылған кернеу қоректендіру көзінің белгіленген кернеу диапазонында болуы керек 5. Бұл өнім ішкі температураны теңестіру және өнімнің қауіпсіздігі мен сенімділігін қамтамасыз ету үшін жылу өткізгіш силикагельді жылуды тарату процесін қабылдайды. 6. Сигнал желісінің сынақ қашықтығы: 1,5м2 экрандалған желі, 200м 40 қуат көзімен. Қашықтық факторына байланысты қашықтық ұзарады, ал басқару құралдарының саны азаяды. Сигнал сызығының ұзындығы Үлғайту сигналға әкеледі әлсіреу, сондықтан басқару қашықтығы артқан сайын басқарылатын шамдар саны азаяды

Ерекшеліктер:

1,0-10в/1-10в Тұрақты ток күңгірттелетін жарық диодты драйвер

2.Кіріс кернеуі: 200V-250V @ 50/60Hz

3.Шығыс кернеуі: 25-42Vdc

Сандық басқару шығысы стробоскопиялықсыз қабылданады

3. Табиғи ауаны салқындату, ылғалға төзімді, жылу өткізгіштік және силикагельді жылуды тарату процесі4. Ультра шағын көлемді дизайн

5. Бірнеше қорғаныс функциясы

6. Жылу өткізгіш силикагель жоғары жылуды диссипациялауға және температураға төзімділікке ие

7. Flicker дизайны жоқ

Қолдану:

1. Жарықдиодты жарық көзі

2. Вилладағы интеллектуалды жарықтандыру

3. Сымсыз интеллектуалды жарықтандыру жүйесіне қол жеткізуге болады

4. Мұражайды жарықтандыру

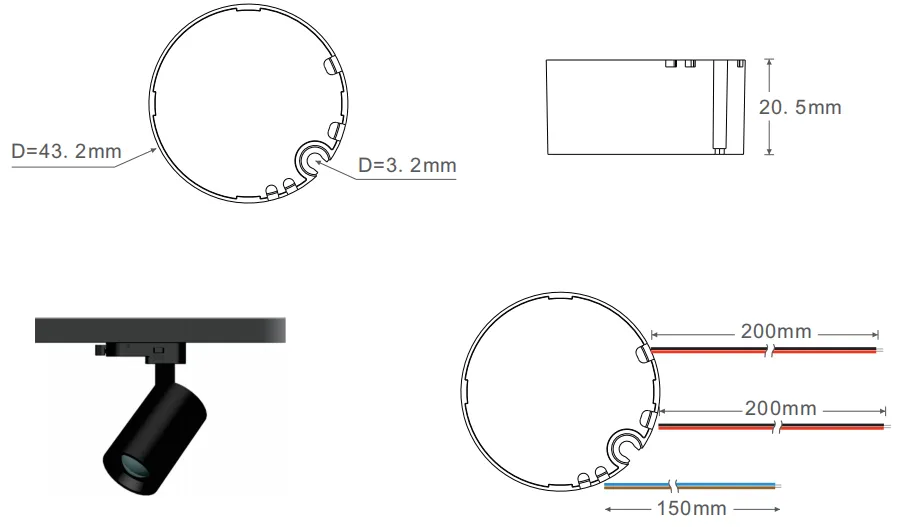

Өлшемдері:

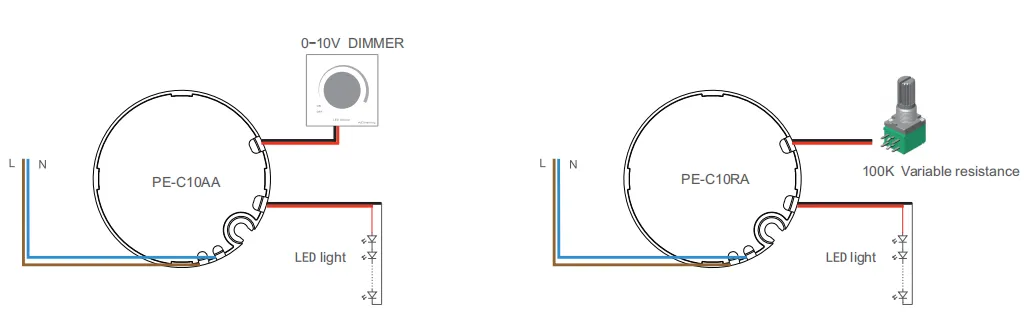

Сымдар:

Қолдану нұсқаулары:

Өнімнің кіріс терминалы айнымалы ток L желісімен және нөлдік n желісімен қосылған, ал шығыс терминалы өнімнің сәйкестендіруіне сәйкес сыммен жалғанған. Оң және теріс полюстерге назар аударыңыз.

1. Осы қуат көзін пайдаланған кезде кіріс және шығыс ұшын ажыратуға назар аударыңыз. Сымды дұрыстап, тексергеннен кейін ғана қосыңыз.

2. Алдымен тұрақты ток шығысындағы жүктемені қосыңыз, оның дұрыстығын растаңыз, содан кейін қуат көзін қосыңыз.

3. Өнімнің кіріс кернеу диапазоны айнымалы 20-250в, ол көрсетілген жүктеме ауқымында пайдаланылады және қоршаған орта температурасы - 20-дан + 55 ге дейін, Өнімнің қызмет көрсету шарттарына сәйкес келетін ортада,

өнімге 3 жылдық тегін кепілдік беріледі. Пайдалану кезінде жиі кездесетін мәселелердің шешімдері:

1. Өнім қосулы кезде жұмыс істемейді: 1. Қысым желісінің дұрыс қосылғанын тексеріңіз,

2. Сигналды басқару сызығы дұрыс па,

3. Кіріс пен шығыс дұрыс қосылмаған

4. Сигнал желісінің қысқа тұйықталуын тексеріңіз (ажыраған кезде сигнал шамын қосуға болады ма).

2. Қуат көзі төмен вольтты желі нөмірімен басқарылатындықтан, экрандалған сигнал желілері

бақылау саны мен қашықтықты қамтамасыз ету үшін нақты пайдалануда мүмкін.

0-10В және 1-10В арасындағы айырмашылық:

1. Осы қуат көзін пайдаланған кезде кіріс және шығыс ұшын ажыратуға назар аударыңыз. Өтінемін сым

дұрыс және тексергеннен кейін ғана қосыңыз.

3. Өнімнің кіріс кернеу диапазоны айнымалы 20-250в, ол көрсетілген жүктеме диапазонында пайдаланылады және қоршаған орта температурасы - 20-дан + 55-ке дейін,

Өнімнің қызмет көрсету шарттарына сәйкес келетін ортада өнімге 3 жылдық тегін кепілдік беріледі.

Пайдалану кезінде жиі кездесетін мәселелердің шешімдері:

1. Өнім қосулы кезде жұмыс істемейді: 1. Қысым желісінің дұрыс қосылғанын тексеріңіз,

2. Сигналды басқару сызығы дұрыс па,

3. Кіріс пен шығыс дұрыс қосылмаған

4. Сигнал желісінің қысқа тұйықталуын тексеріңіз (ажыраған кезде сигнал шамын қосуға болады ма).

2. Қуат көзі төмен вольтты желі нөмірімен басқарылатындықтан, экрандалған сигнал желілері барынша пайдаланылады.

бақылау саны мен қашықтықты қамтамасыз ету үшін нақты пайдалануда мүмкіндігінше.
